Yeni Enerji Rölelerinde DC Ark Kesintisi Neden Temel Tasarım Zorlukudur?

Fanhar Electronics mühendisleri invertör ve şarj cihazı tasarımcılarından düzenli olarak şu soruyu yanıtlıyor: Neden stveart bir AC rölesi eşdeğer bir DC gerilim değerinde kullanılamıyor? Cevap ark fiziğinde yatıyor. AC devrelerinde akım, döngü başına iki kez sıfırdan geçer ve bu da anahtarlama sırasında kontaklar arasındaki arkı doğal olarak söndürür. DC devrelerinde böyle bir sıfır geçiş yoktur; açılan kontaklar arasında bir ark oluştuğunda, boşluktaki voltaj ark sönme eşiğini aştığı sürece kendini sürdürür.

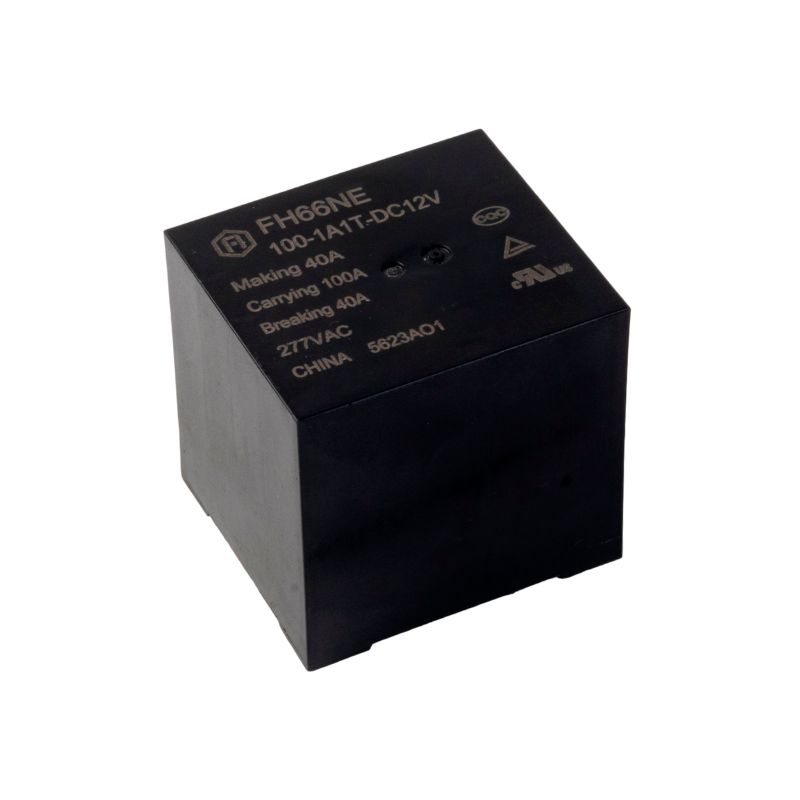

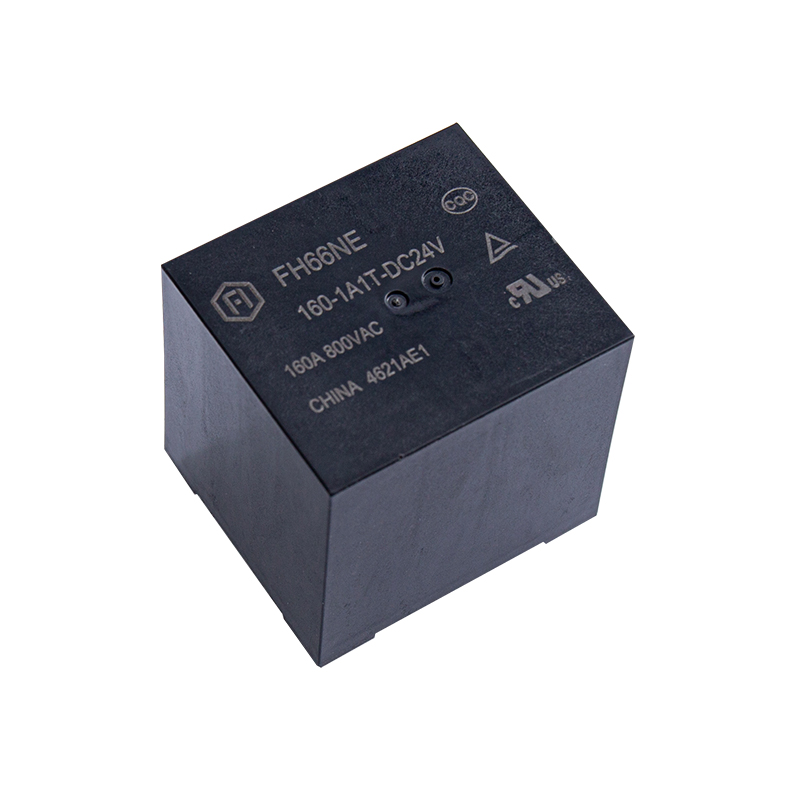

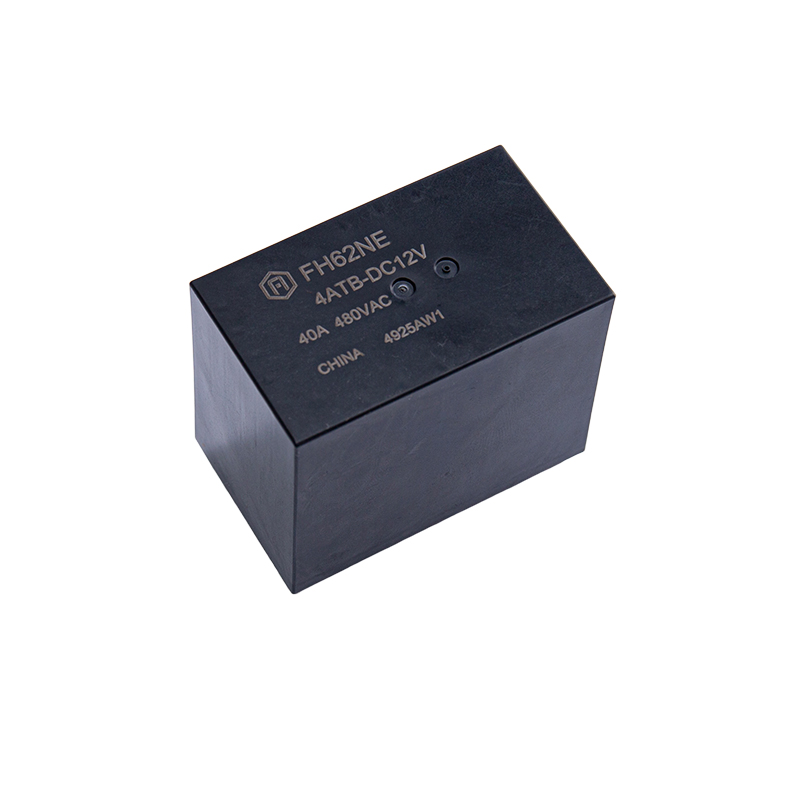

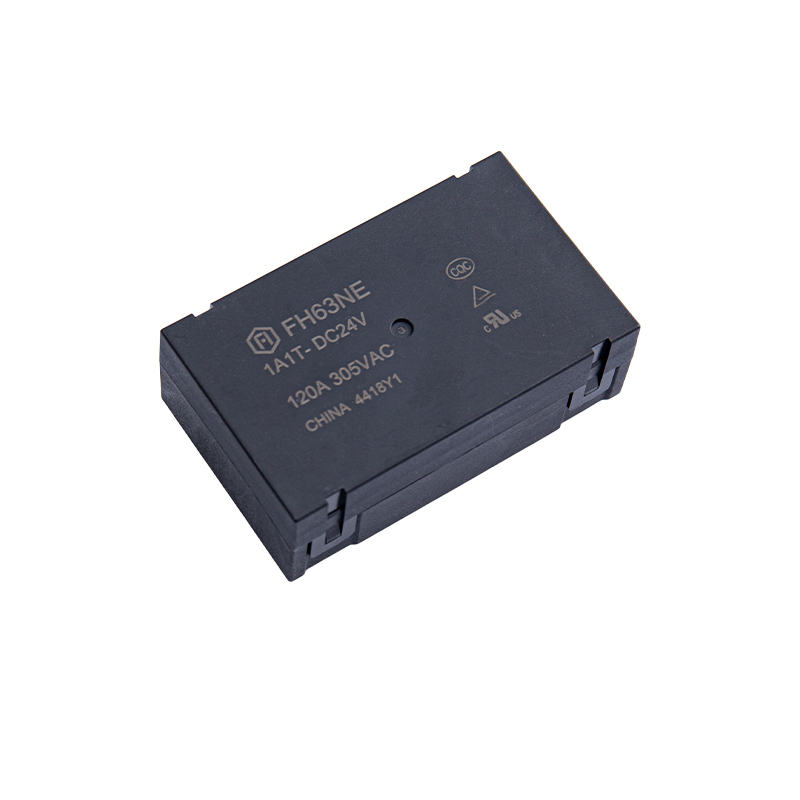

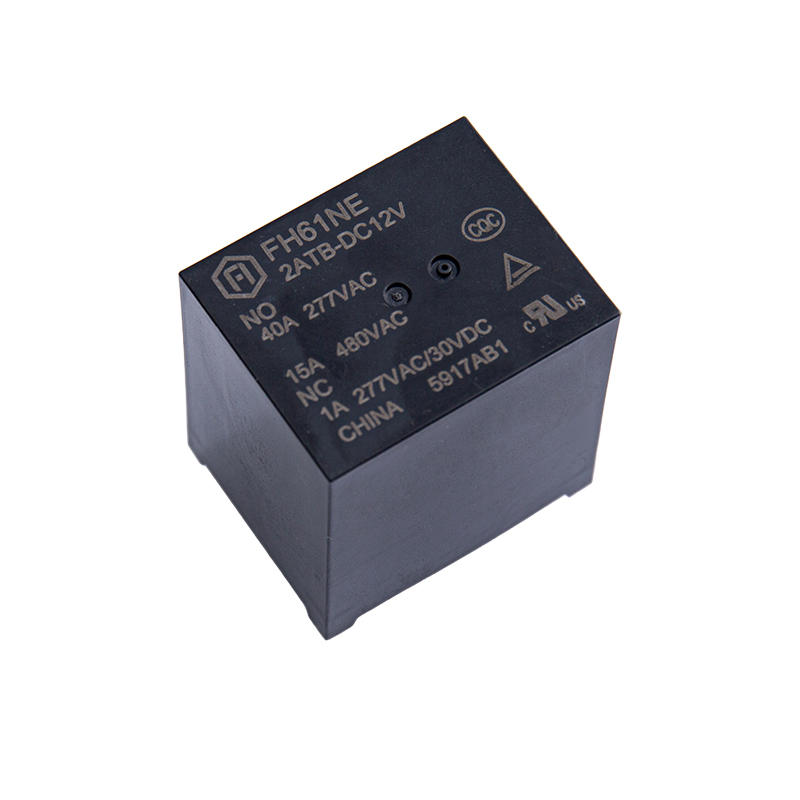

Yeni Enerji Röleleri Yüksek voltajlı DC hizmetine yönelik olan bu sorun, aşağıdaki tasarım önlemlerinin bir kombinasyonu yoluyla ele alınır: genişlemiş temas boşlukları arkı esnemeye ve soğumaya zorlamak için arkı seramik ark oluklarına yönlendiren manyetik üfleme bobinleri ve sürekli ark altında düşük erozyon için seçilen kontak malzemeleri. Bu özellikler olmadan, 600-1000 VDC anahtarlamalı bir röle gerekli süre içinde kesintiye uğramayabilir, bu da izolasyonu tehlikeye atan kontak kaynağına veya dahili karbonizasyona yol açabilir.

DC bağlantısının polaritesi de önemlidir. Birçok yalıtılmış röle tasarımı, ark püskürtme mıknatısına göre yalnızca belirli bir polarite yöneliminde DC anahtarlama için derecelendirilmiştir. Polaritenin ters çevrilmesi, etkili ark söndürme kuvvetini %30-50 oranında azaltarak temas ömrünü önemli ölçüde kısaltabilir. PCB veya terminal bloğu düzenlerini tamamlamadan önce daima röle veri sayfasındaki polarite gereksinimlerini doğrulayın.

Kapalı Fotovoltaik İnvertör Muhafazalarındaki Röleler için Termal Yönetim Stratejileri

Dizi invertörleri ve mikro invertörler rutin olarak doğrudan güneş ışığı alan dış mekanlarda kurulur; burada ortam sıcaklığı yalnızca 40°C olsa bile muhafaza iç sıcaklıkları 70°C-85°C'ye ulaşabilir. için Fotovoltaik Röleler and Güneş Enerjisi Röleleri Bu muhafazaların içine monte edildiğinde termal yönetim ikincil bir husus değildir; hem kontak kapasitesini hem de bobin ömrünü doğrudan etkiler.

Bobin direnci sıcaklıkla artar (yaklaşık Bakır sargılar için °C başına %0,4 ), bu, oda sıcaklığında nominal voltajın %80'ini çekmek üzere tasarlanmış bir rölenin, bobin voltajı besleme aralığının düşük ucundaysa yüksek sıcaklıklarda güvenilir şekilde çalışmayabileceği anlamına gelir. Mühendisler, yalnızca ortam sıcaklığında değil, tüm çalışma sıcaklığı aralığı boyunca içeri çekme voltajı marjını doğrulamalıdır.

Kontak tarafında, röle veri sayfalarında yayınlanan sürekli akım değer kaybı eğrileri genellikle serbest hava konveksiyonunu varsayar. Hava akışının zayıf olduğu kapalı muhafazalarda gerçek değer kaybı, yayınlanan eğriden %15-25 daha agresif olabilir. Kart alanının izin verdiği durumlarda, hesaplanan maksimum yük akımından bir akım sınıfı daha yüksek bir rölenin seçilmesi, önemli bir maliyet etkisi olmaksızın anlamlı bir termal boşluk payı sağlar.

EV Şarj Altyapısı için Mekanik Dayanıklılık Gereksinimleri

Ticari EV şarj istasyonları, çoğu endüstriyel kontrol uygulamasınınkini çok aşan anahtarlama döngülerine sahiptir. Meşgul bir DC hızlı şarj istasyonu tamamlanabilir Günde 40-80 şarj seansı , her biri araç tespiti, ön şarj sıralaması ve ana kontaktör kontrolü için birden fazla röle bağlama ve bağlantı kesme işlemlerini gerektirir. On yıllık hizmet ömrü boyunca bu, yalnızca birincil anahtarlama rölelerinde 150.000 ila 300.000 mekanik işlemi biriktirebilir.

EV Şarj Röleleri Bu görev için tasarlanan cihazların hem mekanik dayanıklılık (yüksüz çalışma) hem de elektriksel dayanıklılık (nominal yük akımı ve gerilimde çalışma) hedeflerini karşılaması gerekir. İki rakam eşdeğer değildir; tam DC yükte elektriksel dayanıklılık genellikle mekanik dayanıklılık değerinin onda biri veya daha azdır. Röle seçeneklerini karşılaştırırken yalnızca mekanik dayanıklılığın belirtilmesi, erken saha arızalarına yol açan yaygın bir satın alma hatasıdır.

Ana kontaktörün kapanmasından önce bara kapasitörlerine gelen ani akımı sınırlamak için kullanılan ön şarj röle devreleri özel ilgiyi hak etmektedir. Bu röleler, belirli bir arıza modunu hızlandıran kısmi yük koşulları altında sıklıkla geçiş yapar: tekrarlanan düşük enerjili ark nedeniyle temas yüzeyinin pürüzlendirilmesi. Ön şarj konumunda yalıtılmış kontaklara ve asil metal kontak kaplamasına sahip bir röle tipinin kullanılması, açık çerçeve tasarımlarına kıyasla bakım aralıklarını önemli ölçüde uzatır.

Yenilenebilir Enerji Sistemleri İçin Yüksek Gerilim DC Röleleri ve Kontaktörler Arasında Seçim Yapmak

Aradaki sınır Yüksek Gerilim DC Röleleri ve DC kontaktörler yeni enerji sistemi tasarımında sıklıkla yanlış anlaşılmaktadır. Röleler ve kontaktörler aynı temel çalışma prensibini paylaşırlar - bir elektromanyetik bobin bir dizi kontağı harekete geçirir - ancak akım kapasitesi, form faktörü ve ihtiyaç duydukları kontrol devresi gücü bakımından farklılık gösterirler. için Yenilenebilir Enerji Röleleri 10A–100A aralığında, sızdırmaz röle paketleri eşdeğer kontaktörlere göre önemli kart alanı ve ağırlık avantajları sunar; kilitleme konfigürasyonlarında bobin güç tüketimi genellikle 1W'ın altındadır.

Pratik seçim kriterleri üç parametreye indirgenir:

• Nominal anahtarlama akımı: Röleler genellikle 100A'e kadar tercih edilir; Bunun ötesinde, kontaktörler kapasite amper başına daha uygun maliyetlidir.
• Çalışma voltajı: Manyetik patlamalı kapalı röleler artık 1500 VDC'ye kadar mevcuttur ve çoğu konut ve ticari PV dizi gerilimini kapsar. 1500 VDC'nin üzerindeki şebeke ölçekli uygulamalar genellikle kontaktör sınıfı cihazlar gerektirir.
• Kontrol devresi entegrasyonu: Röle bobinleri doğrudan mikro denetleyici veya geçit sürücüsü çıkışlarından çalıştırılabilir; çoğu kontaktör, malzeme listesi karmaşıklığını artıran özel bir 24 VDC veya AC bobin besleme rayı gerektirir.

Konut depolama invertörleri, ticari PV birleştirici kutuları ve DC bağlantılı akü yönetim sistemleri genelinde doğrulanmış röle çözümleri sunarak tasarım ekiplerine güç dönüşüm zincirindeki her düğüme doğru anahtarlama cihazını eşleştirme konusunda destek oluyoruz.
