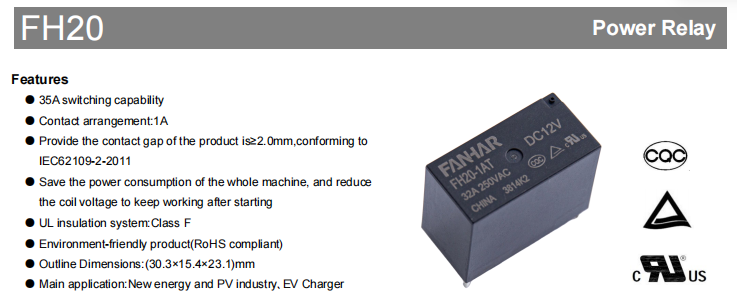

FH20 Serisi Yeni Enerji Rölesi: Yeni Enerji ve Şarj Tesisleri için Yüksek Güvenilirliğe Sahip Anahtarlama Çözümü

Temel Avantajları: Güvenli, Verimli ve Isıya Dayanıklı

Fotovoltaik Güvenlik Standartlarını Karşılamak İçin Yeterli Temas Boşluğu

Röle açıldıktan sonraki kontak boşluğu izolasyon güvenliğini doğrudan etkiler. FH20 serisi, ≥2,0 mm'lik bir kontak boşluğuna sahiptir ve bu, IEC 62109-2-2011 standardı "Fotovoltaik güç sistemlerinde kullanıma yönelik güç dönüştürücüler için güvenlik gereksinimleri" ile tamamen uyumludur. Fotovoltaik invertörler için bu standart zorunludur. 2,0 mm'lik boşluk, aşırı gerilim koşullarında bile etkili ark kesintisi sağlayarak aşağı yöndeki devreleri ve operatör güvenliğini korur.

Sistemin Güç Tüketiminin Önemli Ölçüde Düşürülmesi için Çalıştırma Sonrası Tutma Geriliminin Azaltılması

FH20, ilk alımdan sonra bobin voltajını azaltan bir çalışma stratejisi kullanırYukarı. Röle kapatıldığında, kontak durumunu korumak için yalnızca daha düşük bir bobin voltajına ihtiyaç duyulur, bu da sürekli tam güç tüketimine kıyasla bobin güç tüketimini önemli ölçüde azaltır.voltaj sürücüsü. Örneğin 12 V modelinde tutma gücü, toplama için gereken 1400 mW'tan çok daha düşüktür. Bu özellik özellikle uzun bekleme veya sürekli çalışma gerektiren şarj cihazları ve invertörler için faydalıdır ve sistem sıcaklığı artışını ve enerji kaybını etkili bir şekilde azaltır.

Daha Yüksek Sıcaklık Toleransı için UL Sınıf F Yalıtım Sistemi

Yalıtım sisteminin ısı direnci derecesi, yüksek sıcaklık koşullarında röle ömrünü belirler. FH20 serisi, maksimum bobin sıcaklığına izin veren, UL tarafından tanınan F Sınıfı bir yalıtım sistemi kullanır155 °C nokta sıcaklığı — ortak Sınıf B'den (130 °C) 25 °C daha yüksek. Bu, 85 °C'lik ortam sıcaklığında rölenin hala yeterli termal marja sahip olduğu anlamına gelir; bu da onu özellikle kapalı, yetersiz havalandırılan veya yüksek sıcaklıktaki dış ortamlara monte edilen ekipmanlar için uygun kılar.

Çevre Dostu Malzemeler, RoHS Uyumlu

Ürün, temas noktalarından mahfazaya kadar RoHS gereksinimlerini karşılayan, kurşun, cıva, altı değerlikli krom ve diğer tehlikeli maddeler içermeyen, bariyer sağlayan malzemeler kullanırAB gibi katı çevre düzenlemelerine sahip bölgelere ücretsiz ihracat.

Yük Kapasitesi ve Elektriksel Parametreler

FH20 serisi, AgSnO₂ (gümüş kalay oksit) kontak malzemesiyle 1A kontak düzenini (tek kutuplu, tek atışlı, normalde açık) benimser. Bu malzeme kaynak ve ark erozyonuna karşı mükemmel direnç sunarak özellikle yüksek akım dirençli yüklerin sık sık değiştirilmesi için uygundur.

Temel elektriksel değerler aşağıdaki tabloda özetlenmiştir:

Düşük kontak direnci minimum iletim kaybı sağlarken, yüksek dielektrik dayanımı yüksek-düşük voltaj izolasyonu için yeterli güvenlik payı sağlar. Çalıştırma ve bırakma süreleri, çoğu endüstriyel kontrol ve güç elektroniği uygulamasının tepki hızı gereksinimlerini karşılar.

Bobin Özellikleri ve Seçim Kılavuzu

FH20, tümü 1.400 mW nominal güce sahip, 5 V ila 24 V arasında birden fazla standart bobin voltajı sunar. Yaygın olarak kullanılan modellerin temel elektrik parametreleri, sisteminizin kontrol voltajıyla hızlı eşleştirme için aşağıda özetlenmiştir:

Seçim ipucu : Çalışma voltajı güvenilir bir alım için gereken minimum voltajdır; sürücü voltajı bu değerin altına düşmeyecek şekilde tasarlanmalıdır. Serbest bırakma voltajı düşme hassasiyetini belirlergüç kapatıldığında söner. Ultra düşük güç tüketimi kritikse, çalışma akımı daha düşük olduğundan daha yüksek bir bobin voltajı (örn. 24 V) seçilebilir ve çalıştırma sonrası tutma özelliğiyle birleştirildiğinde toplam güç tüketimi daha da azaltılabilir.

Mekanik Sağlamlık ve Çevreye Uyumluluk

Yeni enerji ekipmanları sıklıkla titreşim, şok ve geniş sıcaklık değişimleriyle karşı karşıya kalır. FH20 serisi mekanik performansta öne çıkıyor:

Şok direnci : 196 m/s²'ye (20 g) kadar fonksiyonel şok, 980 m/s²'ye (100 g) kadar yıkıcı şok, taşıma ve kurulum sırasında kazara darbelere dayanmaya yeterlidir.

Titreşim direnci : 1,5 mm genlikte 10 Hz ~ 55 Hz, fanlar ve kompresörler gibi titreşim kaynaklarının yakınında kararlı çalışmayı sağlar.

Çalışma sıcaklığı aralığı : -40 °C ~ 85 °C, Çin'in çoğu bölgesindeki dış mekan koşullarını kapsar; Nemli ortamlar için %5'ten %85'e kadar nem toleransı.

Dayanıklılık açısından, mekanik ömür 2×10⁵ çalışmadır, elektriksel ömür ise (dirençli yük, 32 A 250 VAC, AÇIK/KAPALI = 1 s / 9 s) 3×10⁴ çalışmaya ulaşır ve şarj cihazlarında, invertörlerde ve benzer ekipmanlarda birkaç yıllık normal kullanımı karşılar.

Muhafaza Stilleri ve Çevresel Seçim

FH20, gerçek çalışma ortamının temizliğine göre seçim yapmanıza olanak tanıyan iki dahili koruma tipinde mevcuttur:

Akı geçirmez tip : Aşındırıcı gazlar (H₂S, SO₂, NO₂ vb.) ve iletken toz içermeyen temiz iç ortamlar için uygundur. Bu tip lehimleme sırasında flux girişini engeller ve maliyet avantajı sağlar.

Plastik mühürlü tip : Endüstriyel alanlar veya dış mekan dolapları gibi aşındırıcı gaz veya toz içerebilecek kirli ortamlar için önerilir. Yalıtılmış yapı, dış kirletici maddeleri daha etkili bir şekilde izole ederek uzun süre koruma sağlar.vadeli düşük temas direnci.

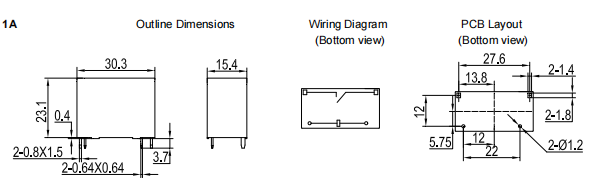

Her iki tür de aynı dış boyutları paylaşır: 30,3 mm (U) × 15,4 mm (G) × 23,1 mm (Y). Standart PCB pin montajı için tasarlanmışlardır ve yaklaşık 20,7 g ağırlığındadırlar. PCB düzeni toleransları ±0,1 mm dahilinde kontrol edilmelidir; Anahat boyut toleransları için lütfen veri sayfasındaki ayrıntılı notlara bakın.

Bir Bakışta Uluslararası Onaylar

FH20 serisi, büyük küresel pazarlar için gerekli güvenlik sertifikalarını alarak son ürünlerinizin ihracatını kolaylaştırır:

Her üç sertifika da AgSnO₂ kontaklarını kullanır ve 85 °C sıcaklık sınıfında hem sürekli 32 A hem de maksimum 35 A değerlerini kapsayarak aşırı çalışma koşulları altında uyumluluk sağlar.
