FH20T 43A Yeni Enerji Rölesi: Fotovoltaik ve Şarj Kazık Uygulamaları için Yüksek Yükte Anahtarlama ve Güvenlik İzolasyonu

Yeni enerji üretiminin, enerji depolama sistemlerinin ve elektrikli araç şarj yığınlarının hızla yaygınlaştığı bir dönemde, devrelerdeki anahtar anahtarlama bileşenleri olarak yeni enerji röleleri, akım taşıma yetenekleri, güvenlik izolasyon seviyeleri ve uzun vadeli güvenilirlikleri sayesinde komple ekipmanın kararlı çalışmasını doğrudan etkilemektedir. FH20T bu ihtiyaçlar için tasarlanmış yüksek güçlü bir PCB'ler rölesidir. 43A anahtarlama kapasitesi, 1 Form A kontak, 2,0 mm kontak aralığı seçeneği ve bobin enerji tasarrufu sağlayan tutma fonksiyonu sunarak fotovoltaik invertörler, şarj yığınları ve diğer uygulamalar için ideal bir seçim haline gelir.

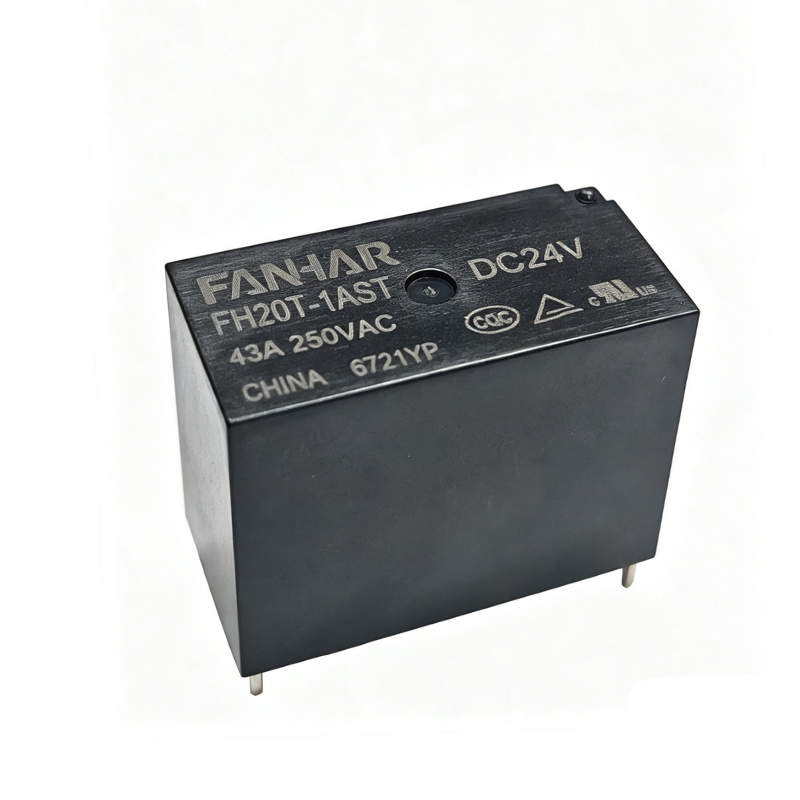

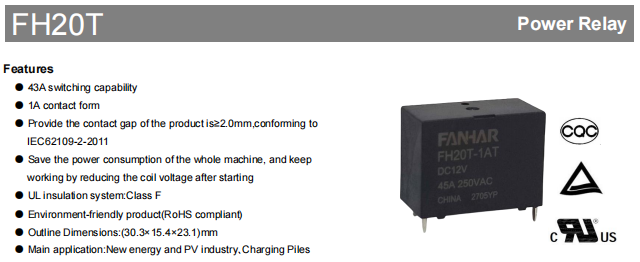

FH20T 43A Yeni Enerji Rölesi FANHAR FH20T, 43A anahtarlama kapasitesine, 1 Form A kontağa ve isteğe bağlı 2,0 mm kontak aralığına sahip bir PCB rölesidir. IEC62109-2:2011'e uygundur ve yeni enerji, fotovoltaik, şarj yığını ve diğer uygulamalar için uygundur. Çalışmayı sürdürmek için başlatma sonrasında bobin voltajının azaltılmasını destekleyerek genel güç tüketiminden tasarruf sağlar. UL Sınıf F yalıtım sistemine sahiptir ve RoHS uyumludur. Ürünü Görüntüle →

Temel Avantajları: Güvenli, Verimli, Yüksek Sıcaklığa Dayanıklı

Yeterli Temas Boşluğu, Fotovoltaik Güvenlik Standartlarını Karşılama

Bir rölenin iç kontakları açıldıktan sonraki boşluk izolasyon güvenliğini doğrudan etkiler. FH20T iki kontak aralığı seçeneği sunar: standart Nil tipi 1,8 mm ve BG tipi 2,0 mm'dir. Ürün temas aralığı ≥2,0 mm olduğunda, IEC62109-2:2011, "Fotovoltaik güç sistemleri için güç dönüştürücüler için güvenlik gereksinimleri" ile uyumludur. Fotovoltaik invertörler ve şarj yığınları gibi yüksek voltajlı uygulamalar için BG versiyonunun seçilmesi güvenlik izolasyonu gereksinimlerini daha iyi karşılayabilir.

Tutma için Başlatma Sonrası Gerilimin Azaltılması, Genel Güç Tüketiminin Önemli Ölçüde Azaltılması

FH20T, çalışmayı sürdürmek için başlatma sonrasında bobin voltajını düşürmeye yönelik bir çalışma stratejisini destekler. Röle çekildikten sonra kontakları kapalı tutmak için yalnızca daha düşük bir bobin voltajının korunması gerekir. Sürekli tam voltajlı sürüşle karşılaştırıldığında bu, bobin güç tüketimini etkili bir şekilde azaltabilir. Veri sayfasında verilen tutma voltajı önerileri şunlardır:

• Ortam sıcaklığı 23°C: tutma voltajı %40–%70 Un
• Ortam sıcaklığı 85°C: tutma voltajı %40–%55 Un

Bu işlev, sistem sıcaklığı artışını ve güç kaybını azaltmaya yardımcı olarak, uzun süreli bekleme veya sürekli çalışma gerektiren yığınları, invertörleri ve diğer ekipmanları şarj etmek için uygun hale getirir.

Yüksek Sıcaklık Ortamlarına Uyum Sağlayan UL Sınıf F Yalıtım Sistemi

FH20T, yüksek sıcaklıktaki ortamlarda yalıtım güvenilirliğinin korunmasına yardımcı olan UL Sınıf F yalıtım sistemini kullanır. Çalışma ortam sıcaklığı aralığı -40°C ila 85°C olup, yeni enerji ve endüstriyel kontrol senaryolarının geniş sıcaklık gereksinimlerine uyum sağlar.

Çevre Dostu Malzemeler, RoHS Uyumlu

Ürün, RoHS çevre gereksinimlerine uygundur ve kurşun, cıva ve altı değerlikli krom gibi zararlı maddeler içermez. Avrupa Birliği gibi sıkı çevre düzenlemelerine sahip bölgelerin ihracat gereksinimlerini karşılayabilmektedir.

Yük Kapasitesi ve Elektriksel Parametreler

FH20T'nin kontak sistemi, kaynak ve ark erozyonuna karşı direnci birleştiren AgSnO₂ malzemesini kullanır. Başlangıç ​​kontak direnci ≤100mΩ'da (6VDC 1A test koşulları altında) kontrol edilerek düşük iletim kaybı sağlanır. Yalıtım performansı açısından, başlangıç ​​yalıtım direnci 1000MΩ'a (500VDC) ulaşır, açık kontaklar arasındaki dielektrik dayanımı 2500VAC/1dk ve bobin ile kontaklar arasındaki dielektrik dayanımı 4500VAC/1dk olup yüksek-düşük gerilim izolasyonu için yeterli güvenlik marjını sağlar. Çalışma süresi ≤20ms ve serbest bırakma süresi ≤10ms olup çoğu endüstriyel kontrol ve güç elektroniği uygulamasının yanıt hızı gereksinimlerini karşılar.

Ana Yük ve Elektriksel Parametreler

Bobin Özellikleri ve Enerji Tasarruflu Tutma

FH20T, tümü 3800 mW nominal güce sahip üç standart bobin voltajı sağlar: DC5V, DC12V ve DC24V. Farklı bobin voltajları, farklı çalışma voltajlarına, serbest bırakma voltajlarına, nominal akımlara ve bobin dirençlerine karşılık gelir ve kullanıcıların sistem kontrol voltajına göre hızlı bir şekilde eşleşme yapmasına olanak tanır. Çalışma voltajı, rölenin güvenilir şekilde içeri çekilmesi için gereken minimum voltajdır ve tasarım, sürücü voltajının bu değerden düşük olmamasını sağlamalıdır; serbest bırakma voltajı, kapatma sıfırlamasının hassasiyetini belirler.

Bobin Özellikleri

Mekanik Mukavemet ve Çevreye Uyumluluk

Yeni enerji ekipmanları sıklıkla titreşim, şok ve geniş sıcaklık değişimleriyle karşı karşıya kalır. FH20T mekanik performansta iyi bir performans sergiliyor: fonksiyonel şok direnci 196 m/s²'ye (20g) ulaşabilir ve yıkıcı şok direnci 980m/s²'ye (100g) ulaşabilir; bu, nakliye ve kurulum sırasında kazara çarpışmalarla başa çıkmaya yeterlidir. Titreşim direnci 1,5 mm genlik ile 10 Hz – 55 Hz olup, fanlar ve kompresörler gibi titreşim kaynaklarının yakınında stabil çalışmayı sağlar. Çalışma sıcaklığı aralığı -40°C ila 85°C'dir ve nem toleransı %5 ila %85 olup nemli ortamlara uyum sağlar.

Kullanım ömrü açısından mekanik ömrü 43A 250VAC, ON/OFF oranı 1s/9s ve oda sıcaklığı koşullarında 2×10⁵ çalışma, elektriksel ömrü ise 2×10⁴ çalışmadır. Yukarıdaki ömür verileri, veri sayfasında belirtilen test koşulları altındaki referans değerleridir. Gerçek ömür, yük tipinden, anahtarlama frekansından, ortam sıcaklığından ve diğer faktörlerden etkilenecektir. Şarj yığınları ve invertörler gibi ekipmanlar için bu yaşam seviyesi, birkaç yıllık normal kullanım döngüsünü karşılayabilir.

Çalışma Ortamına Göre İnşaat ve Seçim

FH20T, gerçek çalışma ortamının temizliğine göre seçilebilecek iki iç yapı koruma yöntemi sunar:

• Akı geçirmez: Temiz ortamlar için uygundur; H₂S, SO₂, NO₂ gibi aşındırıcı gazlar ve iletken toz içermez. Bu tip lehimleme sırasında lehim pastasının nüfuz etmesini önleyebilir ve maliyet avantajına sahiptir.
• Plastik contalı: Endüstriyel alanlar ve dış mekan dolapları gibi aşındırıcı gaz veya toz içerebilecek temiz olmayan ortamlar için önerilir. Plastik sızdırmaz yapı, dış kirleticileri daha etkili bir şekilde izole edebilir ve uzun süreli düşük temas direnci sağlayabilir.

İki yapı aynı dış hat boyutlarına sahiptir: 30,3 mm (U) × 15,4 mm (G) × 23,1 mm (Y). Standart PCB pin montajını kullanırlar. PCB düzeni toleransının ±0,1 mm dahilinde kontrol edilmesi önerilir. Anahat boyut toleransları için lütfen veri sayfasındaki ayrıntılı açıklamalara bakın.

Tipik Uygulamalar

FH20T esas olarak yeni enerji, PV endüstrisi ve kazıkların şarj edilmesi için tasarlanmıştır. Bu uygulamalarda, 43A anahtarlama kapasitesi, yüksek yalıtım performansı ve kompakt kaplama alanının gerekli olduğu yük anahtarlama ve güç kontrolü için PCB'ye monteli güç rölesi olarak kullanılır.

Fotovoltaik İnvertörler ve PV Sistemleri

FH20T, fotovoltaik invertörlerde ve PV sistemlerinde yük anahtarlama, yardımcı güç kontrolü ve çıkış kontrolü için kullanılabilir. Tasarımın IEC62109-2:2011'e uygun olması gerektiğinde, 2,0 mm kontak aralığına sahip BG versiyonu seçilebilir.

Yığınların Yüklenmesi

FH20T, yığınların şarj edilmesinde dahili güç anahtarlama, çıkış kontrolü ve yardımcı yük kontrolü için kullanılabilir. 43A anahtarlama kapasitesi ve PCB montajı, onu kompakt şarj ekipmanı tasarımlarına uygun hale getirir.

Yeni Enerji Ekipmanları

Diğer yeni enerji ekipmanları için FH20T, güç kontrolü ve yük değiştirmeye yönelik bir anahtarlama çözümü sağlar. Röle sürekli akım taşıma için kullanılıyorsa değer kaybı ortam sıcaklığına, PCB bakır folyoya ve terminal sıcaklık artışına göre değerlendirilmelidir.

Sıkça Sorulan Sorular

Sonuç

FH20T yeni enerji rölesi, temel rekabet gücü olarak 43A anahtarlama özelliği, BG versiyonu ≥2,0mm güvenlik boşluğu, IEC62109-2:2011 uyumluluğu, UL Sınıf F yalıtım sistemi ve bobin voltajını düşürücü tutma fonksiyonunu alır. Yalnızca fotovoltaik invertörlerin sıkı güvenlik izolasyon gereksinimlerini karşılamakla kalmaz, aynı zamanda elektrikli araç şarj yığınlarında yüksek akım ve uzun ömür arayışına da uyum sağlar. Kompakt PCB tasarımı ve esnek çevresel uyarlanabilirliği, onu yeni enerji güç ürünlerinde güvenilir bir anahtarlama bileşeni haline getiriyor.

Daha fazla bobin voltajı modeli veya özelleştirme hizmeti için lütfen teknik destek ekibimizle iletişime geçin. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. Lütfen en son resmi veri sayfasına bakın.
