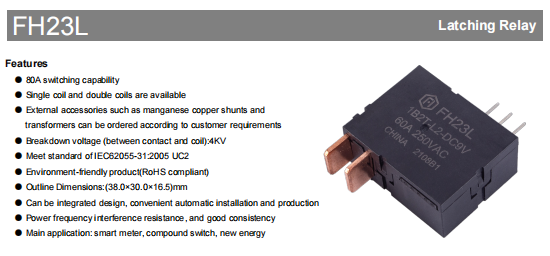

FH23L yüksek bir performanstır elektrikli kilitleme rölesi akıllı sayaçlar, bileşik anahtarlar ve yeni enerji uygulamaları için tasarlanmıştır. 80A'lik güçlü anahtarlama kapasitesi ve mükemmel elektrik performansıyla FH23L, zorlu ortamlarda istikrarlı çalışmayı sürdürür ve IEC62055-31:2005 UC2 standardının gereksinimlerini karşılar.

Temel Avantajlar

Enerji tasarruflu: Manyetik tutma tasarımı yalnızca anahtarlama durumu sırasında elektrik enerjisi gerektirir ve enerji tüketimini önemli ölçüde azaltır

Ultra yük: 80A maksimum anahtarlama akımı, 15.000VA anahtarlama kapasitesi, yüksek güç talebini karşılar

Uzun ömürlü: 100.000 çevrime kadar mekanik ömür, 5.000 çevrime kadar elektrik ömrü (UC2 standardı)

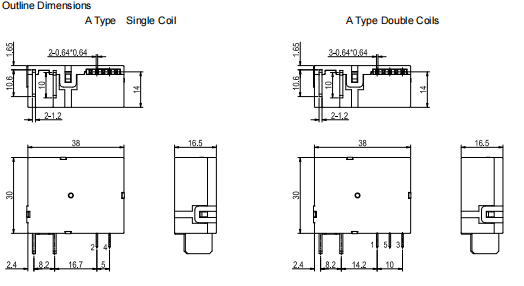

Kompakt tasarım: 38,0 x 30,0 x 16,5 mm'lik kompakt boyut, otomasyon için kolay Kurulum

Çevresel Uyumluluk: RoHS uyumlu, yeşil ürün

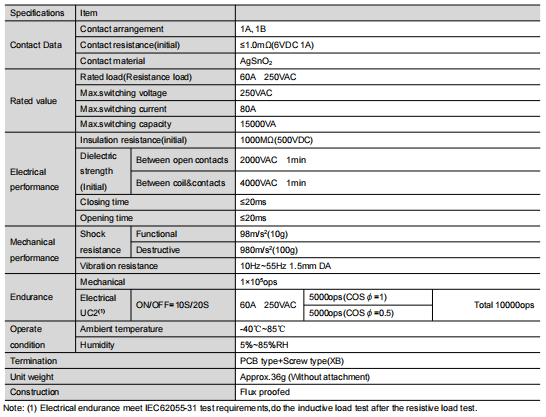

Teknik Parametrenin Önemli Noktaları

Elektriksel Özellikler

Kontak Direnci: ≤1.0mΩ (başlangıç değeri)

Yalıtım Direnci: 1000MΩ (500VDC)

Gerilim Dayanım Gücü: 2000VAC (1 dakika)

Anahtarlama Süresi: ≤20ms (kapat/bağlantıyı kes)

Çevresel Uyum

Çalışma Sıcaklığı: -40°C~85°C Geniş Sıcaklık Aralığı

Nem Aralığı: %5 ~%85 Bağıl Nem

Titreşim Direnci: 10Hz~55Hz, 1,5mm genlik

Darbe Dayanımı: İşlevsel 98m/s²(10g), Yıkıcı 980m/s²(100g)

Çok Yönlü Konfigürasyonlar

FH23L provides flexible configuration options to meet the needs of different applications:

Bobin Tipi Seçenekleri

Tek Bobin Versiyonu: yerden tasarruf sağlar, kablolamayı basitleştirir

Çift Bobin Versiyonu: açma ve kapamanın bağımsız kontrolü, daha güvenilir çalışma Güvenilir

Gerilim spesifikasyonu

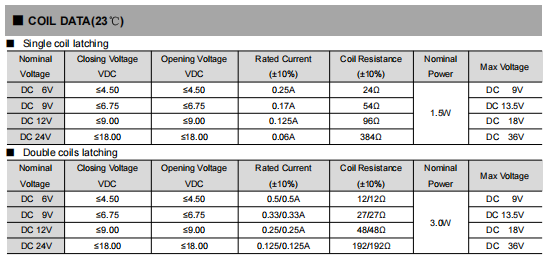

Çeşitli DC voltajlarını destekler: 6V/9V/12V/24V, her voltaj özelliği ayrıntılı engelleme/bırakma voltajı parametreleri sağlar

İsteğe bağlı aksesuarlar

Manganez-bakır şöntler ve transformatörler gibi harici aksesuarlar müşterilerin gereksinimlerine göre mevcuttur.

Tipik uygulama senaryoları

Akıllı ölçüm sistemi: hassas kontrol, düşük enerji tüketimli çalışma

Yeni enerji ekipmanları: güneş enerjisi invertörleri, rüzgar enerjisi kontrol sistemi

Kompozit anahtarlama cihazı: yüksek güvenilirlik Devre anahtarlama

Akıllı ev sistemi: DIN rayına montaj, yerden tasarruf

Kurulum ve kullanım önerileri

Önerilen sürüş voltajı, nominal voltajın 1 ~ 1,5 katıdır

Darbe genişliği ≥50ms, uzun süreli enerjilendirmeden kaçının (1 dakikadan fazla)

Yük terminalleri için nokta lehimleme önerilir; yeniden akışlı lehimleme veya dalga lehimlemeden kaçının

Kullanmadan önce rölelerin durumunu doğrulayın ve gerekirse sıfırlayın

Özelleştirilmiş hizmet

FH23L, Kontak malzemesi, PCB montaj tipi, bobin konfigürasyonu vb. dahil olmak üzere kişiselleştirilmiş özelleştirmeyi destekler. Mühendislik ekibimiz size profesyonel teknik destek ve çözümler sağlayabilir.

Akıllı ölçüm cihazlarınız ve yeni enerji projeleriniz için güvenilir anahtarlama çözümleri sunan FH23L elektrikli kilitleme rölelerinin optimum konfigürasyonu için bugün bizimle iletişime geçin!

FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
