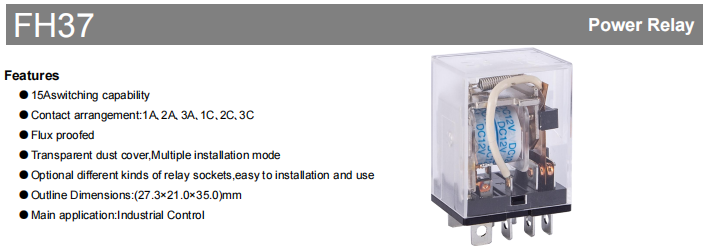

FH37 Endüstriyel Röle

FH37 rölesi öncelikle ciddi endüstriyel durumlar için üretilmiş, yüksek güvenilirliğe sahip bir kontrol bileşenidir. 15A'e kadar yüksek anahtarlama kapasitesi, esnek kontak konfigürasyonları, sağlam mekanik yapı ve uygun kurulum özelliklerini bir araya getirir. Ürün, akmaya dayanıklı bir tasarıma sahiptir ve şeffaf bir toz kapağıyla birlikte gelir, birden fazla kurulum modunu destekler ve çeşitli röle soketleriyle uyumludur. Endüstriyel otomasyon sistemleri için güvenilir, uzun ömürlü ve bakımı kolay bir yük kontrol çözümü sağlamayı amaçlamaktadır. Bu spesifikasyon, seçiminizi ve uygulamanızı desteklemek için teknik özelliklerine ve performans parametrelerine kapsamlı bir genel bakış sağlar.

Temel Ürün Özellikleri

main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

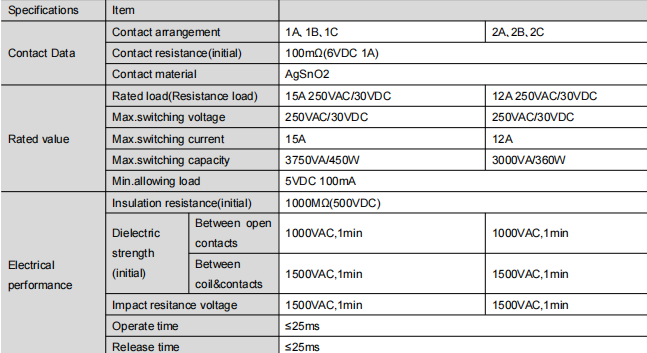

Detaylı Teknik Özellikler

Elektriksel Performans

İletişim Konfigürasyonları: 1A, 1B, 1C vb. formlarda mevcuttur.

Başlangıç Temas Direnci: ≤ 100mΩ (6VDC, 1A'da ölçülmüştür).

Nominal Yük: 15A @ 250VAC / 30VDC (dirençli yük).

Maksimum Anahtarlama Gerilimi: 250VAC / 30VDC.

Maksimum Anahtarlama Akımı: 15A.

Yalıtım Direnci: ≥ 1000MΩ (500VDC'de).

Dielektrik Dayanımı:

Açık kontaklar arasında: 1 dakika boyunca 1000VAC.

Bobin ve kontaklar arasında: 1 dakika boyunca 1500VAC.

Anahtarlama Hızı: Çalışma süresi ≤ 25 ms, Bırakma süresi ≤ 25 ms.

Elektriksel Ömür: Nominal dirençli yükte (15A, 250VAC/30VDC), oda sıcaklığında 1s/9s'lik AÇMA/KAPAMA döngüsüyle 100.000 çalışma.

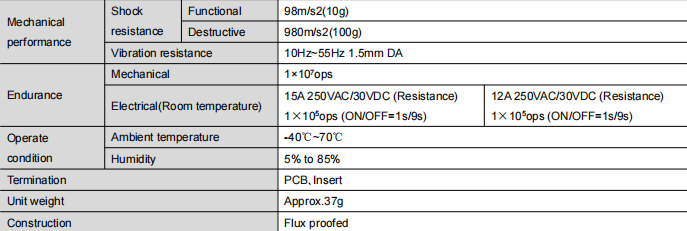

Mekanik ve Çevresel Performans

Mekanik Ömür: 10.000.000 operasyona kadar.

Şok Direnci:

Fonksiyonel: 98 m/s² (10g).

Yıkıcı: 980 m/s² (100g).

Titreşim Direnci: 10Hz–55Hz, 1,5mm DA.

Çalışma Sıcaklığı: -40°C ila 70°C.

Çalışma Nemi: %5 ila %85 bağıl nem (yoğuşmasız).

Fiziksel Özellikler

Terminal Tipi: PCB yerleştirme stili.

Ağırlık: Yaklaşık. 37 gram.

İnşaat: Akıya dayanıklı sızdırmaz tasarım.

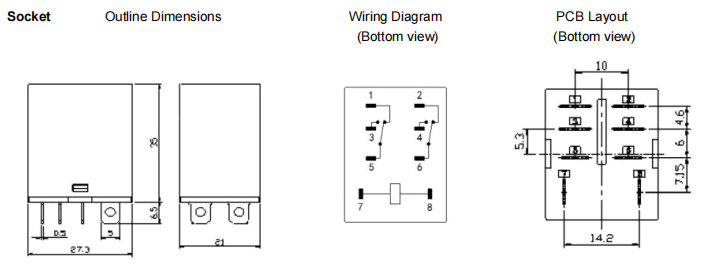

Kurulum ve Boyut Bilgileri

Ayrıntılı montaj deliği konumları ve yerleşim boyutları için lütfen ürün çizimlerine bakın (referans dizini: [38, 113, 925, 346]).

Tolerans Notları:

Anahat boyut toleransları:

≤ 1 mm: ±0,2 mm

1 mm ve <5 mm: ±0,3 mm

≥5mm: ±0,5mm

PCB düzeni toleransları (belirtilmediği sürece): ±0,1 mm

Özet

FH37 series relay stands as a reliable foundation for endüstriyel kontrol Yüksek anahtarlama kapasitesi, olağanüstü mekanik ve elektriksel ömrü, güçlü çevresel dayanıklılığı ve kullanıcı merkezli kurulum tasarımı sayesinde uygulamalar. Yalnızca zorlu ortamlarda güvenilir çalışmanın zorlu taleplerini karşılamakla kalmaz, aynı zamanda şeffaf ve modüler mimarisi sayesinde sistemin sürdürülebilirliğini de artırır. FH37'yi seçtiğinizde, kontrol sisteminiz için uzun ömürlü ve istikrarlı olacak temel bir parçaya sahip oluyorsunuz.
