FH48 Endüstriyel Röle

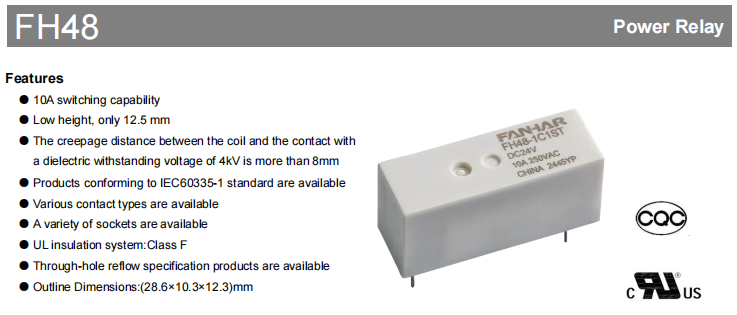

Otomasyon ekipmanları, ev aletleri ve endüstriyel kontrol sistemlerinin tümü, güvenilir ve yerden tasarruflu oldukları için rölelere güvenmektedir. FH48 serisi röleler tam olarak bu amaç için tasarlanmıştır. Yüksek anahtarlama yeteneğini entegre eder. Ayrıca ultra ince bir tasarıma sahiptir. Yalıtım performansına sahiptir. Kapsamlı sertifikalara sahiptir. Bu, mühendislere sağlam ve kompakt bir çözüm sağlar.

Temel Avantajlar

FH48 serisinin özü hassas mühendislik dengesinde yatmaktadır. 28,6×10,3×12,3 mm'lik kompakt boyutlarına rağmen 10A'e kadar yükleri anahtarlama kapasitesine sahiptir. Sadece 12,5 mm'lik ultra düşük yüksekliği özellikle dikkat çekicidir, çünkü giderek daha ince elektronik cihazlar ve yüksek yoğunluklu PCB düzenleri için değerli alan açar. Ürün, akıya dayanıklı bir tasarım veya tamamen plastik yalıtımlı bir yapı kullanarak tozu, nemi ve zararlı gazları (H₂S ve SO₂ gibi) etkili bir şekilde uzaklaştırır, böylece -40°C'den 85°C'ye kadar geniş bir sıcaklık spektrumunda istikrarlı çalışma sağlar ve temiz odalardan çeşitli ortamlara uyum sağlar. endüstriyel ayarlara.

Temel Teknik Parametreler ve Performans

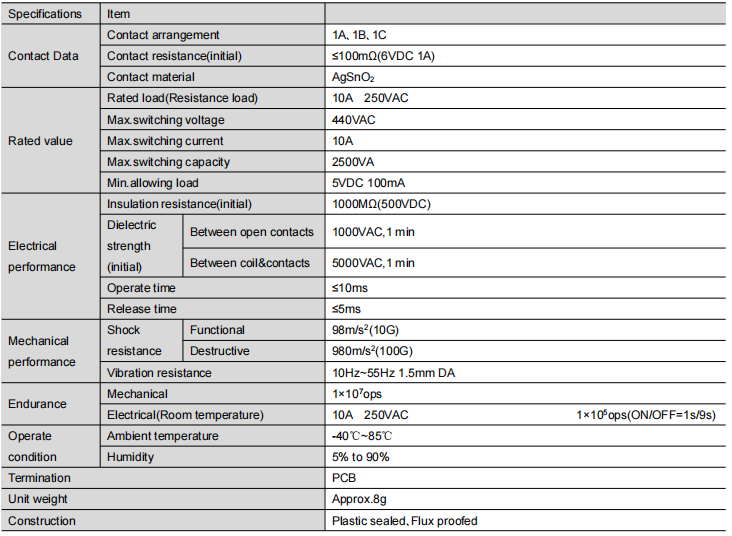

Bu röle serisi olağanüstü performans ve güvenilir ayrıntılar sunar:

Elektriksel Performans : Ark erozyonuna karşı güçlü direnç sağlayan gümüş kalay oksit (AgSnO₂) kontak malzemesini kullanır. Başlangıç ​​temas direnci ≤100mΩ kadar düşük olup, düşük güç tüketimi ve uzun ömür sağlar. Yalıtım direnci 1000MΩ'a ulaşır ve bobin ile kontaklar arasındaki dielektrik gücü 5000VAC olup sağlam bir güvenlik bariyeri sağlar.

Mekanik ve Dayanıklılık : Hızlı çalışma ve bırakma süreleri (≤10ms / ≤5ms) hızlı yanıt sağlar. Mekanik dayanıklılık 10 milyon operasyona kadardır. 10A 250VAC nominal yük altında, elektriksel dayanıklılık da 10 milyon çalışmaya ulaşarak uzun vadeli istikrarlı çalışma ihtiyaçlarını karşılar.

Esnek Sürücü : 250 mW ila 300 mW arasında değişen güç tüketimiyle DC5V'den DC60V'ye kadar geniş bir bobin voltajı seçeneği dizisi sağlar ve çeşitli kontrol devreleriyle kusursuz entegrasyonu kolaylaştırır.

Esnek Yapılandırma ve Seçim Kılavuzu

FH48 serisi, farklı devre tasarımı ihtiyaçlarını karşılamak için oldukça esnek konfigürasyonlar sağlar:

İletişim Formu : Üç temel konfigürasyon sunar: 1A (normalde açık), 1B (normalde kapalı) ve 1C (değişme).

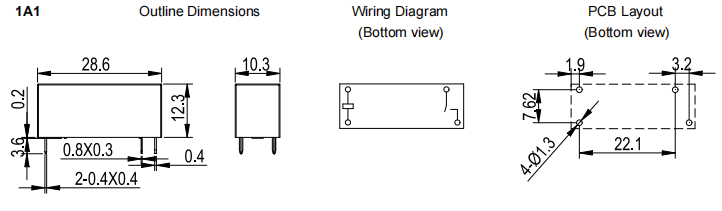

Montaj Tipi : Pek çok PCB pin konfigürasyonu (Tip 1, 2, 3) kapsamlı boyutsal şemalar ve bunları destekleyecek kablolama yönergeleriyle birlikte sunulmaktadır.

Koruma Seviyesi : Standart akı dirençli tip ile tamamen plastik contalı versiyon arasındaki seçim, çalışma ortamına bağlıdır.

"FH48-1A1ST-XXXDC12V" sipariş kodu tipi, kontak formunu, montaj stilini, yapısını, kontak malzemesini ve bobin voltajını açıkça belirterek doğru seçimi kolaylaştırır.

Güvenlik Onayları ve Uyumluluk

Ürün, aşağıdakiler de dahil olmak üzere birçok uluslararası genel güvenlik sertifikasına sahiptir:

UL/cUL (Dosya No. E475405)

TÜV (Dosya No. R 50610371)

CQC (Dosya No. CQC23002412542)

Bu sertifikalar, FH48 rölesinin sıkı uluslararası güvenlik standartlarına uyduğunu ve özellikle ev aletleri (IEC60335-1) ve endüstriyel kontrol gibi sektörlerde küresel pazarlarda kullanıma uygun olduğunu gösteren çeşitli voltaj değerlerini ve yük koşullarını kapsar.

Uygulama Alanları

Güvenilir performansı ve kompakt tasarımı sayesinde FH48 serisi röle yaygın olarak aşağıdaki alanlarda kullanılır:

Ev Aletleri : Klima, çamaşır makinesi, bulaşık makinesi vb. cihazlarda ana kontrol veya güç anahtarlama.

Endüstriyel Kontrol : Programlanabilir mantık kontrolörleri, motor kontrolörleri ve enstrümantasyon için çıkış modülleri.

Güç Ekipmanları : UPS sistemleri, güç dağıtım modülleri, akıllı sayaçlar.

İletişim Altyapısı: Baz istasyonu ekipmanı, ağ enerji yönetimi.

Yeni Enerji Araçları : Pil yönetimi, şarj düzenlemesi vb. için tamamlayıcı devreler.

Sonuç

Elektriksel performansı, sağlam mekanik yapısı, esnek tasarım seçenekleri ve kapsamlı güvenlik sertifikalarıyla FH48 serisi röle, yüksek güvenilirlik ve yerden tasarruf sağlayan tasarım gerektiren uygulamalar için ideal seçim haline geldi. Yalnızca bir bileşen değil aynı zamanda ekipmanınızın güvenilir ve emniyetli çalışmasını garanti eden önemli bir işbirlikçidir.
