FH66NE Serisi Yüksek Akım Yeni Enerji Rölesi | Solar İnvertörler ve Endüstriyel Kontrol için 100A ve 160A Röle

Yenilenebilir enerji sistemleri ve endüstriyel otomasyon, daha yüksek güç yoğunluğuna ve daha fazla verimliliğe doğru gelişmeye devam ettikçe, Yeni Enerji Rölelerinin yalnızca güvenilir anahtarlama performansı değil, aynı zamvea mükemmel akım taşıma kapasitesi, yüksek elektrik yalıtımı ve uzun vadeli operasyonel kararlılık da sağlaması bekleniyor.

Bu zorlu gereksinimleri karşılamak için geliştirilen Fanhar FH66NE Serisi Yüksek Akım Yeni Enerji Rölesi Solar invertörler, invertör ön şarj devreleri ve endüstriyel kontrol ekipmanları için özel olarak tasarlanmıştır. Seri şu anda iki model içeriyor: FH66NE100 and FH66NE160 —sırasıyla 100A ve 160A sürekli taşıma akımı değerleri sunar.

Her iki model de aynı genel boyutları, montaj konfigürasyonunu, bobin seçeneklerini ve yalıtım performansını paylaşan aynı platform üzerine inşa edilmiştir. Bu birleşik platform tasarımı, ekipman üreticilerinin kurulum yapısını yeniden tasarlamadan uygun akım değerini seçmesine olanak tanır, ürün geliştirmeyi basitleştirirken gelecekteki yükseltmeler için platform uyumluluğunu artırır.

FH66NE Serisi, çok sayıda yenilenebilir enerji ve endüstriyel kontrol projesinde toplu üretimde başarıyla benimsenerek zorlu güç anahtarlama uygulamalarında güvenilirliğini kanıtladı.

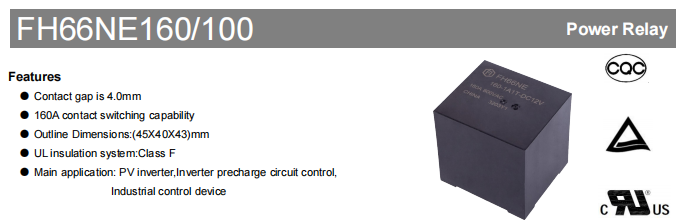

FH66NE 100/160

Gelişmiş Elektrik Güvenliği için Yüksek Yalıtım Tasarımı

Elektrik yalıtımı, yüksek voltaj koşullarında çalışan yenilenebilir enerji ekipmanları için kritik bir gerekliliktir. Güvenilir izolasyon ve çalışma güvenliği sağlamak için FH66NE Serisi, zorlu güç kontrol uygulamalarına uygun, yüksek izolasyonlu bir tasarıma sahiptir.

Rölenin özellikleri 4,0 mm temas aralığı , bir dielektrik gücü Açık kontaklar arasında 2500 VAC ve Bobin ve kontaklar arasında 5000 VAC . Ek olarak röle, başlangıç izolasyon direncini sağlar. 500 VDC'de 1000 MΩ ve benimser F Sınıfı Yalıtım, uzun süreli çalışma sırasında elektriksel izolasyonun ve sistem güvenilirliğinin iyileştirilmesine yardımcı olur.

Bu elektriksel özellikler FH66NE Serisinin güneş enerjisi invertörlerinin, invertör ön şarj devrelerinin ve endüstriyel kontrol sistemlerinin yalıtım gereksinimlerini karşılamasını sağlayarak yüksek voltajlı güç anahtarlama uygulamaları için güvenilir koruma sağlar.

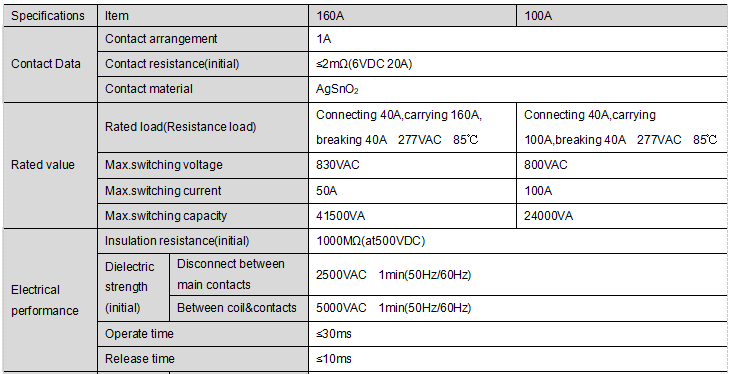

FH66NE 100/160 performance data

Zorlu Endüstriyel Ortamlarda Güvenilir Performans

FH66NE Serisi, elektrik performansının yanı sıra zorlu çalışma koşullarında uzun vadeli güvenilirlik sağlayacak şekilde tasarlanmıştır. Röle, sıcaklık değişimlerine, titreşime ve mekanik strese maruz kalan ortamlarda bile istikrarlı performansın gerekli olduğu uygulamalar için uygundur.

FH66NE Serisi geniş bir ortam sıcaklığı aralığında çalışır. -40°C ila 85°C Bu da onu farklı iklimlerde kullanılan yenilenebilir enerji sistemleri ve endüstriyel ekipmanlar için uygun hale getiriyor. Aynı zamanda bir teklif sunuyor 1.000.000 operasyona kadar mekanik ömür ve bir 30.000 işlemin elektriksel ömrü belirtilen test koşulları altında (40A AÇIK / 40A KAPALI, 277VAC dirençli yük), ürünün hizmet ömrü boyunca güvenilir performans sağlar.

Dayanıklılığı daha da artırmak için röle, endüstriyel uygulamalarda yaygın olarak karşılaşılan titreşime ve mekanik şoklara dayanacak şekilde tasarlanmıştır. Bu özellikler, FH66NE Serisini, uzun çalışma süreleri boyunca istikrarlı ve sürekli güç değişimi gerektiren ekipmanlar için güvenilir bir seçim haline getirir.

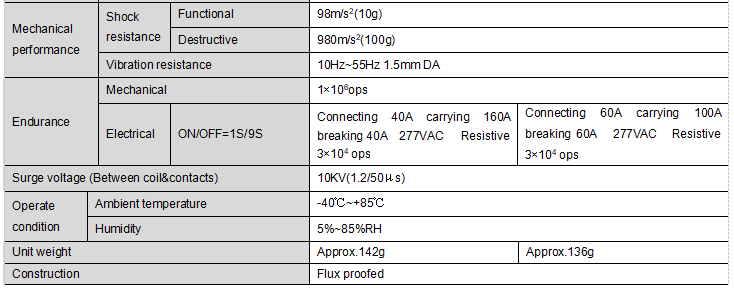

FH66NE 100/160 Mechanical Life & Environmental Performance

Esnek Sistem Tasarımı için Çoklu Bobin Gerilimi Seçenekleri

Farklı kontrol sistemleri farklı bobin voltajı konfigürasyonları gerektirir. Sistem entegrasyonunu kolaylaştırmak için FH66NE Serisi, 6VDC, 9VDC, 12VDC, 24VDC ve 48VDC dahil olmak üzere birden fazla DC bobin voltajı seçeneğiyle mevcuttur.

Her bir bobin seçeneği, 3,2 W nominal güç tüketimi ile tasarlanmış olup, mühendislerin röle platformunu değiştirmeden en uygun kontrol voltajını seçmesine olanak tanır. Standartlaştırılmış bobin tasarımı yalnızca çeşitli kontrol devreleriyle uyumluluğu artırmakla kalmaz, aynı zamanda birden fazla voltaj platformu kullanan üreticiler için ürün geliştirmeyi de kolaylaştırır.

Tüm bobin seçeneklerinde ortak röle yapısıyla FH66NE Serisi, esnek sistem yapılandırmalarını desteklerken tasarım karmaşıklığının azaltılmasına da yardımcı olur.

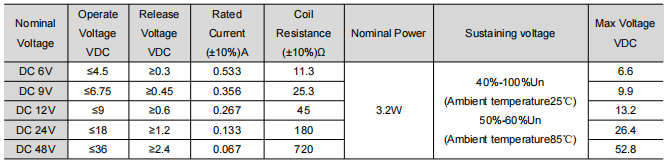

FH66NE 100/160 Coil Specification

Daha Kolay Ürün Yükseltmeleri için Kompakt Platform Tasarımı

FH66NE100 ve FH66NE160 aynı platform tasarımını paylaşarak üreticilerin farklı akım değerlerine sahip ürün aileleri geliştirmesini kolaylaştırır.

Her iki model de 45 × 40 × 43 mm'lik aynı dış boyutlara ve aynı montaj konfigürasyonuna, terminal düzenine, yalıtım performansına ve mevcut bobin özelliklerine sahiptir. İki model arasındaki temel fark, sürekli akım taşıma kapasitesidir.

Bu ortak platform, ekipman üreticilerinin PCB düzenini veya mekanik kurulumu yeniden tasarlamadan 100A'den 160A'ya yükseltme yapmasına olanak tanır. Sonuç olarak geliştirme döngüleri kısaltılabilir, mühendislik maliyetleri azaltılabilir ve ürün standardizasyonu iyileştirilebilir.

FH66NE Serisi, birden fazla güç değerinde ölçeklenebilir çözümler arayan üreticiler için verimli ve pratik bir platform sağlar.

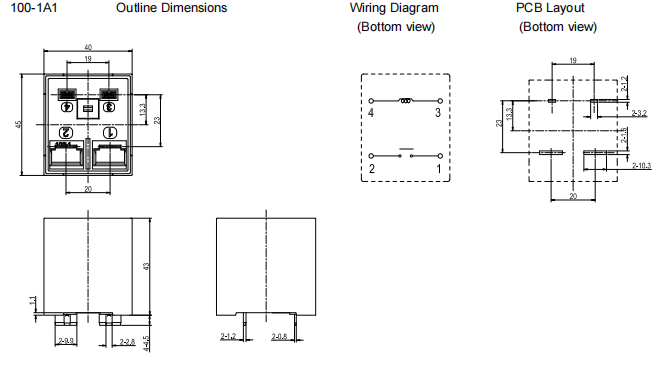

fh66ne-100 Outline Dimension

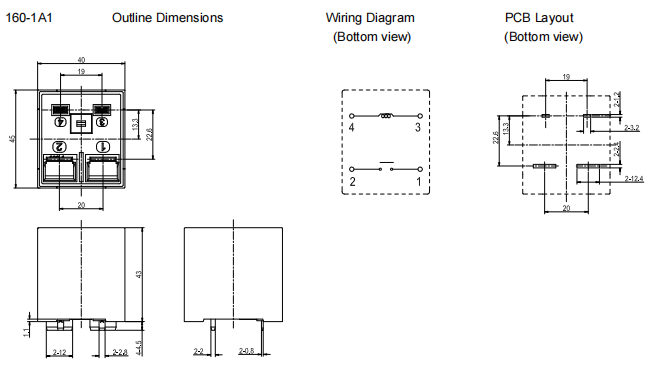

fh66ne-160 Outline Dimension

Tipik Uygulamalar

Yüksek akım güç anahtarlama uygulamaları için tasarlanan FH66NE Serisi, güvenilir anahtarlama performansı ve yüksek akım taşıma kapasitesinin gerekli olduğu yenilenebilir enerji ve endüstriyel kontrol sistemlerinde yaygın olarak kullanılmaktadır.

Tipik uygulamalar şunları içerir:

Bu sistemlerde röle, ana güç anahtarlama, ön şarj devresi kontrolü ve diğer yüksek akım anahtarlama fonksiyonları için yaygın olarak kullanılır ve sistem güvenilirliğinin ve operasyonel güvenliğin artırılmasına yardımcı olur.

Yüksek yalıtım performansı, kompakt platform tasarımı ve geniş çalışma sıcaklığı aralığı sayesinde FH66NE Serisi, modern enerji ve endüstriyel ekipmanlardaki zorlu güç kontrol uygulamaları için çok uygundur.

FH66NE100 veya FH66NE160 Nasıl Seçilir

FH66NE100 ve FH66NE160 aynı platform üzerinde geliştirildiklerinden uygun modelin seçilmesi esas olarak uygulamanın ihtiyaç duyduğu sürekli taşıma akımına bağlıdır.

FH66NE100, 100A'e kadar sürekli taşıma akımı gerektiren sistemler için tavsiye edilir ve bu da onu standart fotovoltaik invertörler ve endüstriyel kontrol ekipmanları için uygun kılar.

Yüksek güçlü güneş enerjisi invertörleri ve enerji depolama sistemleri gibi daha yüksek akım kapasitesi gerektiren uygulamalar için FH66NE160, aynı kurulum boyutlarını ve elektrik arayüzünü korurken 160A'lik artırılmış sürekli taşıma akımı sağlar.

Her iki model de aynı mekanik platformu paylaştığından üreticiler, ekipman yapısını yeniden tasarlamaya gerek kalmadan ürün performansını kolaylıkla yükseltebilirler. Bu platform tutarlılığı ürün geliştirmeyi basitleştirir, tasarım döngülerini kısaltır ve gelecekteki ürün genişletmeyi destekler.

Sık sorulan sorular

S1: FH66NE Serisi Yüksek Akım Yeni Enerji Rölesi Nedir?

FH66NE Serisi, Fanhar Electronics tarafından yenilenebilir enerji ve endüstriyel kontrol uygulamaları için geliştirilen yüksek akımlı bir elektromanyetik Yeni Enerji Rölesidir. Seri şu anda aynı platform tasarımını korurken 100A ve 160A sürekli taşıma akımı seçenekleri sunan FH66NE100 ve FH66NE160'ı içermektedir. Öncelikle güneş enerjisi invertörleri, invertör ön şarj devreleri ve endüstriyel kontrol ekipmanları için tasarlanmıştır.

S2: FH66NE Serisi hangi kontak konfigürasyonunu kullanıyor?

FH66NE Serisi, AgSnO₂ kontak malzemesiyle 1 Form A (SPST-NO) kontak konfigürasyonuna sahiptir. Röle, 40A nominal anahtarlama kapasitesi sunarak güvenilir anahtarlama performansı gerektiren güç kontrol uygulamaları için uygun olmasını sağlar.

S3: Mekanik ve elektriksel ömür değerleri nelerdir?

Belirtilen test koşulları altında FH66NE Serisi şunları sağlar:

Mekanik ömür: 1.000.000 operasyona kadar
Elektriksel ömür: 30.000'e kadar çalışma (40A AÇIK / 40A KAPALI, 277VAC dirençli yük)

Bu derecelendirmeler, rölenin zorlu güç kontrol uygulamalarında güvenilir uzun vadeli performans sağlama yeteneğini gösterir.

S4: FH66NE100 ve FH66NE160 doğrudan ikame edilebilir mi?

Her iki model de aynı mekanik platformu, kurulum boyutlarını, terminal yerleşimini ve bobin özelliklerini paylaştığından, seçim öncelikle gerekli sürekli taşıma akımına göre yapılmalıdır.

Daha yüksek akım kapasitesi gerektiren uygulamalar için FH66NE160 önerilen seçimdir. 100A akım değeri civarında tasarlanan sistemler için FH66NE100 uygun çözümü sağlar.

S5: FH66NE Serisi hangi sertifikalara sahiptir?

Ürün spesifikasyonuna göre FH66NE Serisi UL/cUL, TÜV ve CQC sertifikalarını almıştır.

Bu sertifikalar, rölenin tanınmış güvenlik gereksinimlerini karşıladığını ve uluslararası kabul görmüş onaylar gerektiren endüstriyel güç kontrolü ve yenilenebilir enerji uygulamaları için uygun olduğunu gösterir.
