Ana sayfa / Haberler / Sektör Haberleri / FH80NE-40 40A 450VDC Yüksek Gerilim DC Röle | Yeni Enerji Ön Şarj ve Isıtma Röleleri için Ürün Tanıtımı

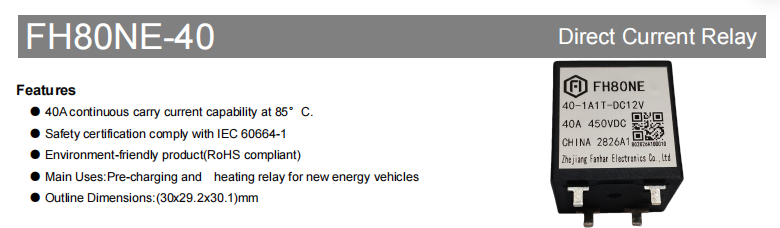

Ürüne Genel Bakış
FH80NE-40 yeni enerji araçlarındaki yüksek gerilim sistemleri için tasarlanmış 40A yüksek gerilim DC rölesidir. Esas olarak ön şarj rölesi ve ısıtma rölesi uygulamaları için tasarlanmıştır. Ürün, 85°C'de 40A sürekli akım taşıma kapasitesi, 40A 450VDC nominal yük ve 750VDC'ye kadar maksimum anahtarlama voltajı sağlar. Aynı zamanda kısa süreli yüksek akım kapasitesini de destekleyerek güvenilirlik, dielektrik dayanım kapasitesi ve alan boyutları açısından yüksek gereksinimlere sahip PCB montaj senaryoları için uygun hale getirir.
product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

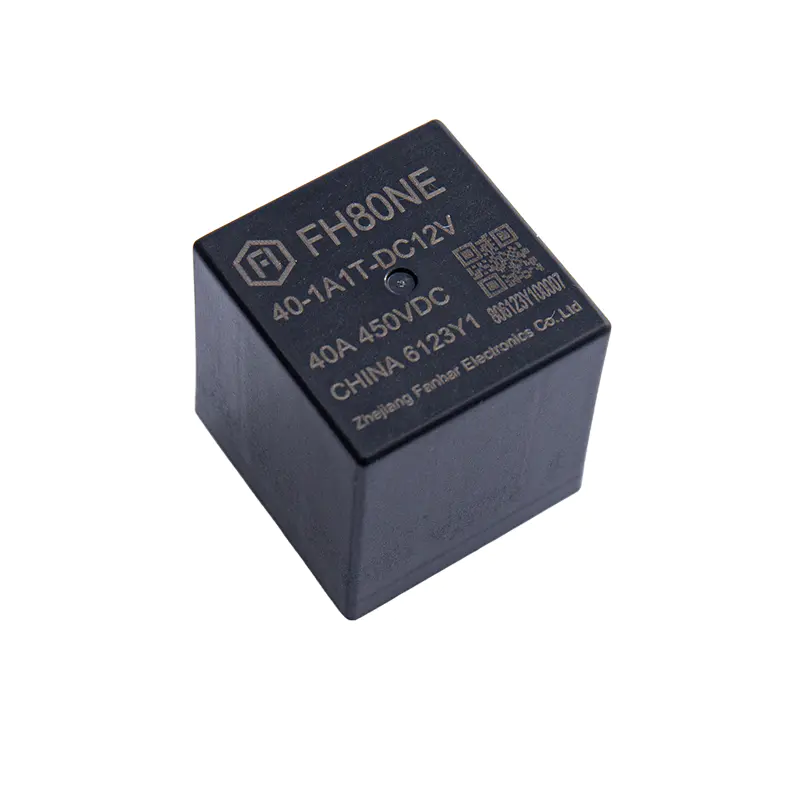

FH80NE-40 40A 450VDC Yüksek Gerilim DC Rölesi FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Ürünü Görüntüle → Endüstri Uygulama Arka Planı
Yeni enerji araçlarında yüksek gerilim platformlarının gelişmesiyle birlikte, ön şarj devreleri ve termal yönetim devreleri, rölelere yönelik gereksinimleri giderek artırıyor:
Ön şarj rölesi : Çalıştırma anında ön şarj direnci, ana röle kontaklarının ani akım nedeniyle kaynak yapmasını önlemek için bara kapasitörünün şarj akımını sınırlar. Ön şarj tamamlandıktan sonra ana röle kapanır ve ön şarj rölesi açılır. FH80NE-40, 40A sürekli akım taşıma kapasitesine ve kısa süreli yüksek akım kapasitesine sahiptir, bu da onu ön şarj devrelerinde kontrol bileşeni olarak uygun kılar.
Isıtma rölesi : Yeni enerji araçlarında akü termal yönetimi ve PTC ısıtıcıları gibi senaryolar, ısıtma devrelerinin açılıp kapanmasını kontrol etmek için yüksek voltajlı DC rölelere ihtiyaç duyar. FH80NE-40'ın 450VDC nominal yükü, 750VDC maksimum anahtarlama voltajı ve AgSnO₂ kontak malzemesi, yüksek voltajlı ısıtma devrelerinin güvenilir anahtarlama gereksinimlerini karşılayabilir.
PCB montajı : Ürün, BMS, PDU ve yüksek gerilim güç dağıtım kutuları gibi elektronik kontrol ünitelerine entegrasyonu kolaylaştıran PCB terminal yapısını kullanır. Otomatik yerleştirme ve lehimleme için uygundur.
Temel Performans ve Temel Avantajlar
Güçlü Yük ve Anahtarlama Yeteneği
FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Bu yetenek, ön şarj ve ısıtma devrelerindeki ani ve anlık yüksek akım koşullarının üstesinden gelmesini sağlayarak, onu yeni enerji araçlarının yüksek voltajlı DC sistemlerindeki PCB montaj senaryoları için uygun hale getirir.
Hızlı Tepki ve Uzun Ömür
FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Hayat açısından:
- Mekanik ömür: 1×10⁵ işlem
- Elektriksel ömür (dirençli yük):450VDC / 40A: 1×10³ işlem,450VDC / 10A: 1×10⁴ işlem
Gerçek seçim sırasında, uzun vadeli sistem çalışma gereksinimlerinin karşılandığından emin olmak için ömür, yük akımı, voltaj ve anahtarlama frekansına göre değerlendirilmelidir.
Mükemmel Yalıtım ve Dielektrik Dayanım Performansı
FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Yalıtım direnci (başlangıç): 1000MΩ (500VDC)
- Dielektrik gücü (başlangıç): Açık kontaklar arasında: 2000VAC / 1 dak, Bobin ve kontaklar arasında: 3000VAC / 1 dak
product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Gelişmiş Temas Malzemesi ve Düşük Temas Direnci
FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Bobin Özellikleri ve Enerji Verimliliği Tasarımı
FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Nominal Gerilim | Çalışma Gerilimi VDC | Bırakma Gerilimi VDC | Nominal Akım (±%10) | Bobin Direnci (±%10) | Nominal Güç | Maksimum Gerilim (kısa süreli dayanım) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC7.2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3mA | 27Ω | DC10.8V | |
| DC12V | ≤9,00 | ≥1,2 | 250mA | 48Ω | DC14.4V | |
| DC 24V | ≤18,00 | ≥2,4 | 125mA | 192Ω | DC28.8V | |
| DC48V | ≤36,00 | ≥4,8 | 62,5mA | 768Ω | DC57.6V |
Not: Aşırı ısınmayı ve yanmayı önlemek için bobine uygulanan voltaj, uzun süre maksimum tutma voltajını aşmamalıdır. Maksimum voltaj, rölenin kısa bir süre boyunca dayanabileceği en yüksek voltajdır.
Çevresel Uyumluluk ve Mekanik Performans
FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Teknik Özelliklere Genel Bakış
| Öğe | Parametre |
|---|---|
| İletişim Formu | 1A (1 normalde açık kontak) |
| İletişim Malzemesi | AgSnO₂ |
| Kontak Direnci | ≤5mΩ (6VDC 20A) |
| Nominal Akım | 40A |
| Nominal Yük (dirençli) | 40A 450VDC |
| Maksimum Anahtarlama Gerilimi | 750VDC |
| Maksimum Kesme Akımı | 50A (450VDC, ≥1 çalışma) |
| Maksimum Anahtarlama Kapasitesi | 22500VA |
| Yalıtım Direnci | 1000MΩ |
| Dielektrik Dayanımı (başlangıç) | Açık kontaklar arasında: 2000VAC/1 dak; bobin ve kontaklar arasında: 3000VAC/1 dak |
| Çalışma Süresi | ≤30ms (nominal voltajda) |
| Yayın Zamanı | ≤10ms (nominal voltajda) |
| Mekanik Ömür | 1×10⁵ işlem |
| Elektrik Ömrü | Geçiş: 1×103ops(450VDC,40A) Geçiş: 1×104ops(450VDC,10A) Geçiş: 4×103ops(650VDC,12A) Yapım:7.5×104ops（450VDC,35A） Yapım: 5×104ops(750VDC,40A) |
| Akım taşıma kapasitesi | 40A 60A:30 dk 80A:60s 160A:5s 240A:3s 400A:0,6s |
| Ortam Sıcaklığı | <-40°C ila 85°C |
| Nem | %5 ila %85 bağıl nem |
| Ağırlık | Yaklaşık. 55g |
| Anahat Boyutları | 30×29,2×30,1 mm |
| Terminal Yapısı | PCB terminal |
Not: Yukarıdaki veriler başlangıç değerleridir. Şartname yalnızca referans amaçlıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir.
Boyutlar, Kablolama ve PCB Düzeni
FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Güvenlik Onayları ve Uyumluluk
- IEC 60664-1 güvenlik gereksinimlerine uygundur.
- RoHS uyumlu ürün.
- UL/C-UL, TUV ve CQC sertifikaları bekleniyor.
- Hedef onaylı derecelendirme: dirençli anahtarlama 40A 450VDC 1000ops (1×10³ işlemler) @85°C.
- specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Tipik Uygulama Senaryoları
Yeni enerjili araç ön şarjı : 40A sürekli akım taşıma kapasitesi (85°C), 80A/60s, 160A/5s, 240A/3s ve 400A/0,6s kısa süreli dayanım, ön şarj devrelerinde açma/kapama kontrolü için uygundur.
Yeni enerji araç ısıtması : Nominal yük 40A 450VDC, maksimum anahtarlama voltajı 750VDC, PTC ısıtma gibi yüksek voltajlı ısıtma devreleri için uygundur.
Akü termal yönetimi / PTC ısıtma kontrolü : Çalışma sıcaklığı -40°C ila 85°C, AgSnO₂ kontaklar, araçlardaki yüksek ve düşük sıcaklıklı ortamlar için uygundur.
Diğer PCB montaj senaryoları : Yük tarafında polarite vardır (1 , 2-), bobin tarafında polarite yoktur (5, 6), lehimleme koşulları 260°C ± 5°C / 3–5s.
Gerçek yük, bobin voltajı, ömür gereksinimleri ve sertifika durumuna göre özel seçim onaylanmalıdır.
Kurulum ve Kullanım Uyarıları
Başlangıç performans parametrelerini korumak için ürünü düşürmeyin veya harici darbelere maruz bırakmayın.
Bakır yük çıkış terminalleri için lehimleme sıcaklığı: 260°C ± 5°C, lehimleme süresi 3–5 sn.
load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Bu röle özel olarak tasarlanmış bir modeldir. Sağlanan örnekler yalnızca referans amaçlıdır. Ayrıntılı seçim için lütfen Zhejiang Fanhar Electronics Co., Ltd. ile iletişime geçin.
specification is for reference only. Specifications are subject to change without notice.
Sıkça Sorulan Sorular
S1: FH80NE-40'ın ana kullanım alanları nelerdir?
Esas olarak yeni enerji araçlarının ön şarj röleleri ve ısıtma röleleri için kullanılır ve ayrıca akü termal yönetimi, PTC ısıtma kontrolü, BMS/PDU ve yüksek voltajlı DC kontrol döngüleri gibi PCB montaj senaryolarında da kullanılabilir.
S2: FH80NE-40'ın nominal yükü ve maksimum anahtarlama kapasitesi nedir?
Nominal yük: 40A 450VDC (dirençli yük); maksimum anahtarlama kapasitesi: 22500VA.
S3: Sürekli akım taşıma ve kısa süreli akım taşıma yetenekleri nelerdir?
85°C'de 40A sürekli akım taşıma kapasitesine sahiptir. Kısa süreli akım taşıma kapasitesi: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
S4: Maksimum anahtarlama voltajı ve maksimum kesme akımı nedir?
Maksimum anahtarlama voltajı: 750VDC; maksimum kesme akımı: 50A (450VDC, ≥1 çalışma).
S5: İletişim formu, iletişim malzemesi ve temas direnci nedir?
İletişim formu: 1A normalde açık; kontak malzemesi: AgSnO₂; başlangıç kontak direnci: ≤5mΩ (6VDC 20A).
S6: Özelleştirme destekleniyor mu? Nasıl sipariş verilir?
İletişim formu: 1A normalde açık; kontak malzemesi: AgSnO₂; başlangıç kontak direnci: ≤5mΩ (6VDC 20A).
Özet
FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
En son spesifikasyonlar, sertifika sertifikaları, numune desteği veya özelleştirilmiş seçim önerileri için lütfen Zhejiang Fanhar Electronics Co., Ltd. ile iletişime geçin.
