Ana sayfa / Haberler / Sektör Haberleri / W12T-50 Serisi Yeni Enerji Rölesi: Yüksek Yük, Yüksek Yalıtım, Çoklu Özellikler, Yeni Enerji Ekipmanları için Tasarlandı
Yeni Enerji Ekipmanlarının Açma/Kapama Kontrol İhtiyaçlarını Karşılayacak Yüksek Yük Anahtarlama Yeteneği

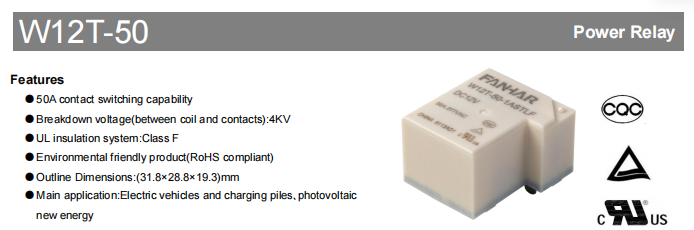

Elektrikli araçların, şarj tesislerinin ve fotovoltaik enerji üretim sistemlerinin hızla gelişmesiyle birlikte, röleler, yüksek gerilim ve yüksek akım uygulamalarında anahtarlama güvenilirliği ve uzun vadeli kararlılık açısından daha yüksek gereksinimlerle karşı karşıya kalmaktadır. W12T-50 serisi yeni enerji rölesi, yeni enerji sektöründe devre anahtarlama kontrolü için özel olarak tasarlanmıştır. Elektrikli araçlarda, şarj yığınlarında, fotovoltaik invertörlerde ve benzeri ekipmanlarda ana devre anahtarlama ve kontrolü için uygundur. Röle, 31,8×28,8×19,3 mm dış boyutlara ve yaklaşık 30 g ağırlığa sahip kompakt bir PCB'ler montajlı tasarıma sahiptir. İki kontak düzenlemesi mevcuttur: 1A (bir Form A, normalde açık) ve 1C (bir Form C, geçiş), farklı devre gereksinimlerine göre esnek seçime olanak tanır.
| Özellikler | Öğe | |
|---|---|---|
| İletişim Verileri | İletişim düzenlemesi | 1A､1C |
| Temas direnci (başlangıç) | 50mΩ(6VDC 1A) | |
| İletişim malzemesi | AgSnO 2 | |
| Nominal değer | Nominal yük (Direnç yükü) | NO: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| Maksimum anahtarlama gerilimi | 277VAC | |
| Maksimum anahtarlama akımı | 50A | |
| Maksimum anahtarlama kapasitesi | 138 50VA | |
| Min.izin veren yük | 5VDC 100mA |
Sistemin Operasyonel Güvenliğini Artıracak Yüksek Yalıtım Tasarımı
Yeni enerji ekipmanları, uzun süreler boyunca yüksek voltaj koşulları altında çalışarak röle yalıtım performansına sıkı talepler getirmektedir. W12T-50, F Sınıfı UL yalıtım sistemini benimser. Bobin ve kontaklar arasındaki arıza voltajı standart tip için 2500 VAC, yüksek gerilim tipi için ise 4000 VAC'ye kadardır. Açık kontaklar arasındaki dielektrik gücü 1 dakika boyunca 1500 VAC'dir ve başlangıç yalıtım direnci ≥1000 MΩ'dur (500 VDC'de ölçülmüştür). Bu tasarım özellikleri elektriksel izolasyonun iyileştirilmesine yardımcı olur ve sistemin güvenli ve istikrarlı çalışması için güvenilir koruma sağlar.
| Elektrik performansı | ||
|---|---|---|
| Yalıtım direnci (başlangıç) | 1000MΩ(500VDC) | |
| Dielektrik dayanımı (başlangıç) | Açık kontaklar arasında | 1500VAC,1 dk |
| Bobin ve kontaklar arasında | 2500VAC(Standart Tip)/4000VAC,1 dk | |
| Çalışma süresi | ≤20ms | |
| Yayınlanma zamanı | ≤10ms | |
Sağlam ve Güvenilir, Karmaşık Endüstriyel Ortamlara Uygun
W12T-50, elektrik performansının yanı sıra mekanik güvenilirliği ve çevreye uyumluluğu da vurguluyor. Röle, –40°C ila 85°C ortam sıcaklığı aralığında ve %5 ila %90 nem aralığında stabil şekilde çalışır. Mekanik ömrü 5×10⁶ operasyona ulaşarak uzun süreli sık çalışmanın taleplerini karşılar. Ürün aynı zamanda iyi bir şok direnci (fonksiyonel şok 98 m/s², yıkıcı şok 980 m/s²) ve titreşim direnci (10 Hz~55 Hz, 1,5 mm çift genlik) sergileyerek onu yüksek güvenilirliğin gerekli olduğu yerleşik ekipmanlar ve endüstriyel kontrol sistemleri için uygun hale getirir.
| Mekanik performans | Şok direnci | Fonksiyonel | 98 m/s² |
| Yıkıcı | 980m/s2 | ||
| Titreşim direnci | 10Hz~55Hz 1,5 mm DA | ||
| Çevre ve Montaj | Ortam sıcaklığı | –40°C ~ 85°C | |
| Nem | %5 ~ %90 | ||
| Fesih | PCB | ||
| Ağırlık | Yaklaşık. 30 gr | ||
| İnşaat | ≤Plastik contalı, akı geçirmez | ||
Farklı Kontrol Sistemlerine Uyum Sağlayacak Çoklu Bobin Gerilimi ve Güç Tüketimi Seçenekleri
Çeşitli kontrol devrelerine uyum sağlamak için W12T-50 iki bobin güç tüketimi versiyonuyla sunulmaktadır: standart tip ve hassas tip. Standart tip yaklaşık 1,2 W'lık bir bobin güç tüketimine sahiptir ve altı DC voltaj değerinde mevcuttur: 5V, 6,5V, 12V, 24V, 48V ve 110V. Hassas tip yaklaşık 0,9 W tüketir ve aynı voltaj aralığını kapsar. Her iki versiyonda da bir seçim var nominal voltajın ≤%75'i kadar yukarı gerilim ve nominal voltajın ≥%10'u kadar bir düşme gerilimi. Çalışma süresi ≤20 ms ve bırakma süresi ≤10 ms'dir. Birleşik bobin tasarımı, farklı kontrol sistemlerinin ihtiyaçlarını karşılar ve sürücü kapasitesine göre esnek seçim yapılmasına olanak tanır.
Farklı Çalışma Ortamlarına Uygun İki Koruma Türü
W12T-50 iki muhafaza stilinde mevcuttur: plastik yalıtımlı ve akı korumalı. Plastik sızdırmaz tip tamamen kapalı olup H₂S, SO₂, NO₂ gibi zararlı gazların ve tozun girişini etkili bir şekilde önler. Endüstriyel alanlar ve dış mekan şarj yığınları gibi zorlu ortamlar için önerilir. Akı korumalı tip yalnızca lehimleme sırasında akının nüfuz etmesini önler ve temiz iç mekan ekipmanı için uygundur. Seçim tavsiyesi: temiz ortamlar için akı korumalı tip önerilir; kirli ortamlar için (H₂S, SO₂, NO₂, toz ve diğer kirleticileri içeren), plastik contalı tip tercih edilen seçimdir.
Kolay Ekipman Entegrasyonu için Kompakt Tasarım

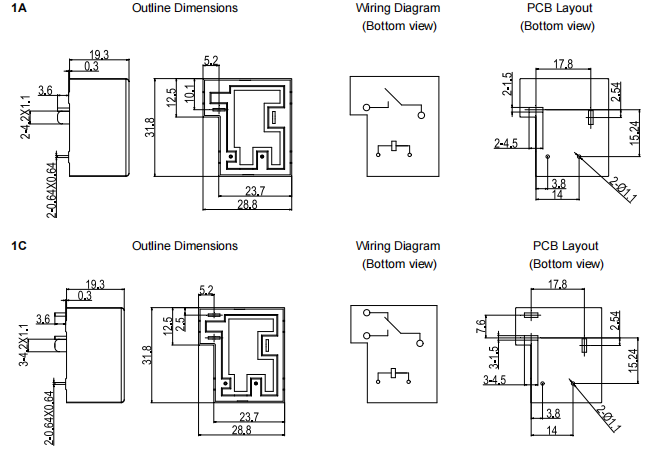

W12T-50, 31,8×28,8×19,3 mm dış boyutlara sahip birleşik kompakt platform tasarımını benimser. Belirtilmiş toleransları olmayan boyutlar için: ≤1 mm boyutların toleransı ±0,2 mm'dir; >1 mm ve <5 mm boyutlar ±0,3 mm toleransa sahiptir; ≥5 mm boyutlar ±0,5 mm toleransa sahiptir. PCB düzenleri için belirtilmemiş boyutlar her zaman ±0,1 mm'dir. Standart montaj boyutları ve pim düzenleri, ekipman üreticileri için hızlı entegrasyonu ve ürün yükseltmelerini kolaylaştırır.
Tipik Uygulama Alanları
Yüksek yük değiştirme kapasitesi, yüksek yalıtım performansı ve olgun platform tasarımıyla W12T-50 aşağıdaki alanlarda yaygın olarak kullanılabilir:
Elektrikli araçlar : BMS akü yönetim sistemlerinde ana devre kontrolü
Yığınları şarj etmek : AC/DC çıkış terminallerinde açma/kapama koruması
Fotovoltaik yeni enerji : invertörlerde ve birleştirici kutularda devre anahtarlama Bu uygulamalarda röle öncelikle güç kontrolü, ana devre anahtarlama ve ön devre gibi işlevleri yerine getirir. Sistem için kararlı ve güvenilir akım kontrol çözümleri sağlayan şarj kontrolü.
Sıkça Sorulan Sorular
S1: W12T'nin ana uygulama alanları nelerdir? 50 serisi röle mi?
W12T-50 serisi esas olarak elektrikli araçlar, şarj yığınları ve fotovoltaik invertörler dahil olmak üzere yeni enerji sektöründe ana devre anahtarlama ve güç kontrol işlevlerini yerine getiren devre anahtarlama kontrolü için kullanılır.
S2: W12T'nin yük kapasitesi nedir? 50 mi?
277/250 VAC dirençli yük altında normalde açık (NO) kontak için nominal akım üç seviyede mevcuttur: 40A, 50A ve 60A. Normalde kapalı (NC) kontak 20A olarak derecelendirilmiştir. Maksimum anahtarlama voltajı 277 VAC, maksimum anahtarlama akımı 50A ve maksimum anahtarlama kapasitesi 13850 VA'dır.
S3: W12T'nin yalıtım performansı nedir? 50 sağlıyor mu?
F Sınıfı UL yalıtım sistemini benimser. Açık kontaklar arasındaki dielektrik dayanım 1500 VAC/1 dak'tır; bobin ve kontaklar arasında standart tip için 2500 VAC, yüksek tip için 4000 VAC'dir. voltaj türü. Başlangıç izolasyon direnci ≥1000 MΩ'dur (500 VDC'de).
S4: Plastik contalı ve akı geçirmez tipler arasındaki fark nedir ve nasıl seçilir?
Plastik sızdırmaz tip tamamen kapalıdır ve aşındırıcı gazlara (H₂S, SO₂, NO₂) ve toza karşı dayanıklıdır. Akı korumalı tip yalnızca lehimleme sırasında akı girişini önler. Temiz ortamlar için akı korumalı tip önerilir; kirli ortamlar için (H₂S, SO₂, NO₂, toz vb. içeren), plastik contalı tip önerilir.
S5: Standart tip ve hassas tip değiştirilebilir mi?
Bobin dirençleri ve güç tüketimleri farklı olduğundan doğrudan değiştirilemezler. Standart tip daha yüksek bir sürücü akımı gerektirirken hassas tip daha az gerektirir. Değiştirirken bobin sürüş parametreleri, sürücü devresi kapasitesine göre yeniden hesaplanmalıdır.
