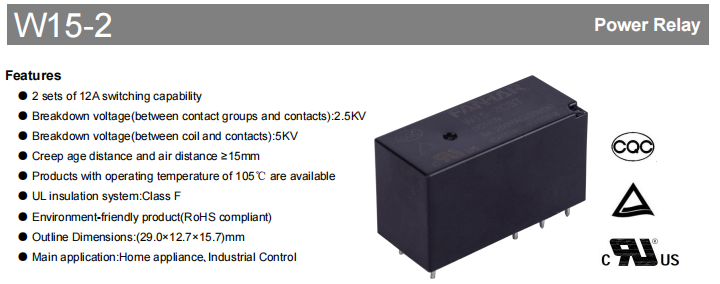

W15-2 Güç Rölesi

W15-2 Serisi yüksek performanslıdır güç rölesi orta ila yüksek yük kontrol uygulamalarında kullanılmak üzere tasarlanmıştır. Kalbinde, iki devrenin aynı anda veya ayrı ayrı güvenilir bir şekilde kontrol edilmesini sağlayan ikili ayarlı, 12A bağımsız anahtarlama özelliği yatmaktadır. Bu, ev aletleri, endüstriyel kontrol sistemleri, otomasyon ekipmanları ve güç sistemleri için esnek bir çözüm sağlar. 5kV'a kadar izolasyon dayanım voltajı, -40°C ila 105°C arası genişletilmiş çalışma sıcaklığı aralığı ve RoHS uyumlu eko tasarımı sayesinde, çeşitli ve zorlu uygulama ortamlarında yüksek güvenilirlik ve uzun hizmet ömrü sunar.

Temel Avantajlar

W15-2 Serisi, 29,0×12,7×15,7 mm'lik küçük boyutlarıyla olağanüstü performansı ve dayanıklılığı birleştiriyor.

Bağımsız Çift Kanallı Kontrol: W15-2 Serisi, 29,0×12,7×15,7 mm'lik küçük boyutlarıyla olağanüstü performansı ve dayanıklılığı birleştirir.

Sağlam Elektrik İzolasyonu: Bobin ve kontaklar arasındaki 5KV dayanım voltajı, paraziti etkili bir şekilde bastırır ve düşük voltaj kontrol tarafını korur.

Üstün Çevresel Sağlamlık: Toza ve kirlenmeye dayanıklı sızdırmazlık seçenekleriyle 105°C yüksek sıcaklık versiyonuyla sunulan bu ürün, endüstriyel toza, neme ve aşındırıcı gazlara (örn. H₂S, SO₂) dayanıklıdır.

Küresel Çevre Uyumluluğu: RoHS ile tamamen uyumludur ve yeşil üretim standartlarını ve uluslararası pazara erişim düzenlemelerini karşılar.

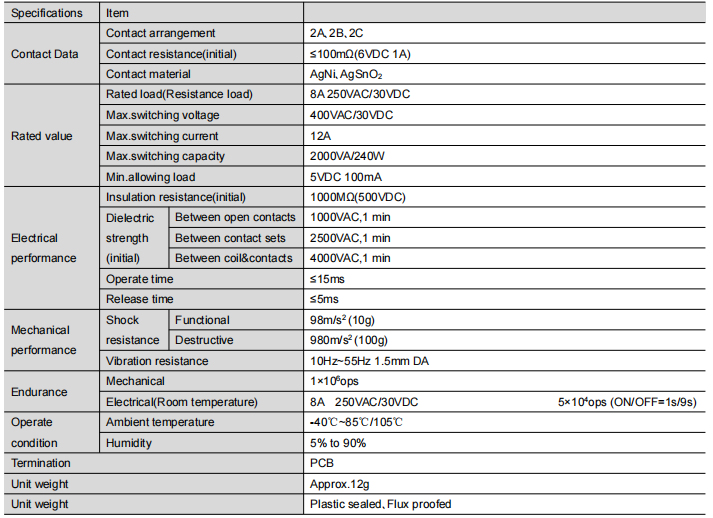

Detaylı Teknik Özellikler

İletişim Sistemi: Esnek ve Güvenilir

Konfigürasyon Seçenekleri: Üç tip form vardır: 2A (normalde açık), 2B (normalde kapalı) ve 2C (değişme). Bunlar çeşitli kontrol gereksinimlerini karşılamak için kullanılabilir.

Malzeme Bilimi:

AgNi Kontakları: İletkenlik ve temas stabilitesi sunan çok yönlü bir seçim.

AgSnO₂ Kontaklar: Motorlar ve röle bobinleri gibi endüktif yükler için ideal olan bu ürün, zorlu yükler için tasarlanmıştır ve ark ve aşınma direncine sahiptir.

Elektriksel Performans: Yük için maksimum değer 250VAC/30VDC'de 8A, maksimum anahtarlama kapasitesi 12A/400VAC ve başlangıç ​​kontak direnci ≤100mΩ'dur. Bu, yüksek verimli iletim sağlar.

Yalıtım ve Güvenlik Bariyeri

Yalıtım direnci ≥1000MΩ (500VDC'de).

Kapsamlı dielektrik gücü: Açık kontaklar arasında 1000VAC, kontak setleri arasında 2500VAC ve bobin ile kontaklar arasında 4000VAC, tümü bir dakika süreyle.

Kaçak mesafe ve açıklık ≥15mm, yüksek güvenilirlikli güvenlik izolasyonu sağlar.

Mekanik ve Dinamik Performans

Hızlı Tepki: Gerçek zamanlı kontrol yalnızca çalışma zamanlaması 15 ms'den büyük olmadığında ve serbest bırakma zamanlaması 5 ms'den büyük olmadığında garanti edilir.

Uzun Ömür: Mekanik ömür 1.000.000 işleme kadar ulaşır; Nominal yük altında elektriksel dayanıklılık uzun süre kalır.

Sağlam Yapı: Titreşime (10–55 Hz, 1,5 mm genlik) ve 100 g'ye kadar yıkıcı darbelere karşı dayanıklıdır, bu da onu zorlu koşullara uygun hale getirir.

Bobin ve Sürücü Uyumluluğu

3VDC ila 110VDC arasında değişen 12 ortak voltajı barındırır ve yaygın PLC'ler ve kontrolörlerle kusursuz entegrasyonu kolaylaştırır.

Tipik Örnekler: 12VDC modeli (Çalışma voltajı ≤9,0VDC, bobin direnci 360Ω); 24VDC modeli (Çalışma voltajı ≤18,0VDC, bobin direnci 1440Ω), her ikisi de yaklaşık 400 mW'lık düşük güç tüketimi sergiliyor.

Çevresel Uyumluluk Yapılandırması

Sıcaklık: Standart versiyon: -40°C ila 85°C; Yüksek sıcaklık versiyonu: 105°C'ye kadar.

Nem: %5 ila %90 bağıl nem.

Sızdırmazlık Seçenekleri:

Akı Korumalı Tip: Bu ürün, tüketici elektroniği ve iletişim cihazlarında bulunanlar gibi temiz iç mekan ortamları için uygundur.

Plastik Contalı Tip: Aşındırıcı gaz veya toz kirliliğinin olduğu endüstriyel ve dış ortamlar için zorunludur.

Global Sertifikalar, Güvenceniz

W15-2 Serisi, küresel ürün dağıtımına pasaportunuz olan önemli uluslararası sertifikalara sahiptir.

UL/C-UL Sertifikası (E475405): Motor ve aydınlatma yüklerini destekleyen 8A 250VAC/30VDC yük değerini tanır.

TUV Sertifikası (R 50332875): Tüm kontak konfigürasyonlarını kapsar, 12A yük ve 105°C yüksek sıcaklıkta çalışmayı onaylar.

Çin CQC Sertifikasyonu (CQC15002137649): Çin Zorunlu Ürün Sertifikasyonu gereksinimlerine uygundur.

Yalıtım Sistemi: UL Sınıf F (155°C) yalıtım malzemeleri, uzun süreli yüksek sıcaklık koşullarında tutarlı performansı garanti eder.

Tipik Uygulamalar ve Seçim Kılavuzu

Geniş Uygulama Alanları:

Ev Aletleri: Klima kompresörleri, çamaşır makinesi motorları, yüksek güçlü mutfak aletleri kontrolü.

Endüstriyel Kontrol: PLC çıkış modülleri, motor çalıştırma/durdurma, ısıtıcı değiştirme.

Otomasyon Ekipmanları: Robotik kollar, konveyörler, montaj hattı kontrolü.

Enerji Yönetimi: UPS transfer anahtarlama, PV invertör kontrolü, EV şarj yığını devre kontrolü.

Hassas Seçim Kılavuzu:

Model Formatı: W15-2AST-XXX

Kod Dağılımı:

Kontaklar: 2A (NO), 2B (NC), 2C (CO)

Sızdırmazlık: Nil (Akı Korumalı), S (Plastik Contalı)

Kontak Malzemesi: Nil (AgNi), T (AgSnO₂)

Özel Kod: örneğin, G (mikro sinyaller için altın kaplamalı kontaklar)

Bobin Gerilimi: 3-110VDC isteğe bağlı

Seçim Tavsiyesi: Çevresel uyumluluk açıklamasına ve özel kullanım durumunuza göre sızdırmazlık tipini kesinlikle seçin.

Kurulum ve Kullanım Önemli Noktaları

Kurulum: PCB eklenti montajı. Ayrıntılı kablolama ve yerleşim şemaları (alttan görünüm) sağlanmaktadır. Önerilen PCB düzeni toleransı: ±0,1 mm.

Lehimleme: Yalıtılmış muhafazanın termal hasar görmesini önlemek için sıcaklık ayarlı lehimleme prosedürleri tavsiye edilir.

Kullanım Notları:

Mekanik darbelerden veya düşmelerden kaçının.

5VDC 100mA'nın altındaki çok düşük yük koşulları için önerilmez.

Bakım: Beklenen kullanım ömrüne belirli koşullar altında çalışırken ulaşılır. Temas durumunun ve çalışma süresinin düzenli olarak değerlendirilmesi, optimum performansın korunmasına yardımcı olur.

Sonuç

Çift 12A anahtarlama kapasitesi, yalıtım performansı, geniş sıcaklık aralığı ve çeşitli uluslararası sertifikaları içeren W15-2 Serisi röle, evsel ve endüstriyel uygulamalarda elektriksel izolasyon ve kontrol için güvenilir bir bileşendir. Standart uygulamalarda ve yüksek sıcaklık veya kirlilik içeren zorlu ortamlarda uzun vadede güvenilir performans sağlar.

Siparişlerle ilgili ek teknik bilgiye, numunelere veya yardıma ihtiyacınız varsa lütfen iletişime geçin.
