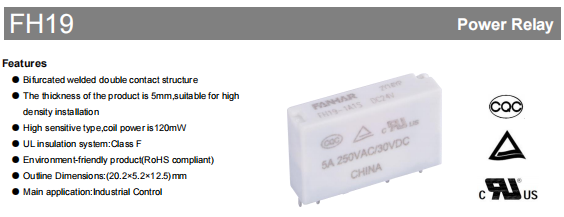

FH19 Endüstriyel Röle

Endüstriyel otomasyon, güç kontrolü ve kompakt ekipman tasarımı alanlarında alan optimizasyonu ve güvenilirlik sürekli araştırılan konulardır. FH19 serisi röle bu temel ihtiyaçları karşılamak için doğdu. Yalnızca 5 mm kalınlığa sahip ultra ince bir PCB rölesi olarak yüksek performansı, uzun ömrü ve yüksek yoğunluklu montaj özelliğini başarılı bir şekilde entegre ederek, alanın kısıtlı olduğu senaryolarda mühendisler için ideal seçim haline getiriyor. Bu makale FH19'un tasarım özelliklerini, teknik avantajlarını ve çeşitli uygulamalarını inceleyerek kapsamlı seçim ve uygulama önerileri sunacaktır.

Çığır Açan Tasarım ve Yapısal Avantajlar

Son Derece Kompakt Fiziksel Yapı

FH19'un ölçüsü 20,2×5,2×12,5 mm'dir. İnce profili (özellikle 5 mm kalınlığı) yan yana konfigürasyonda dikey istiflemeye veya yüksek yoğunluklu yerleşimlere olanak tanıyarak PCB alanından önemli ölçüde tasarruf sağlar. Endüstriyel kontrol anakartları, PLC modülleri, iletişim cihazları ve akıllı cihazlar gibi kompakt uygulamalar, optimum şekilde tasarlanmış bu ürün için ideal adaylardır.

Yenilikçi Çift Kontaklı Kaynak Prosesi

Çatallı Kaynaklı Çift Kontak konfigürasyonunu kullanır. Bu tasarım, akımı dağıtmak için iki paralel kontak noktası kullanır, böylece kontak direncini azaltır ve kontak güvenilirliğini ve stabilitesini önemli ölçüde artırır. Mikro titreşim veya kirlenme nedeniyle bir temas noktası tehlikeye girse bile diğeri devre sürekliliğini sağlayarak zorlu endüstriyel ortamlarda arıza direncini önemli ölçüde artırır.

Çevre Dostu ve Güvenli Malzeme Seçimi

Çevresel Uyumluluk: Serinin tamamı RoHS direktifine uygundur, tehlikeli madde kullanmaz ve küresel yeşil üretim trendlerini karşılar.

Kontak Malzemesi: Gümüş-nikel (AgNi) alaşımı kullanır. Bu, gümüşün olağanüstü iletkenliğini korurken, nikelin eklenmesi ark erozyonu direncini ve mekanik sağlamlığı geliştirerek elektriksel ömrünü uzatır.

Yalıtım Sistemi: Yüksek sıcaklıktaki ortamlarda bile elektriksel izolasyon performansı ve güvenlik payı sağlayan UL Sınıf F (155°C) yalıtım sistemine sahiptir.

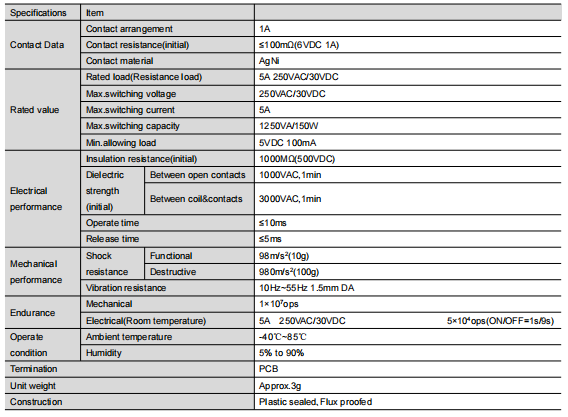

Temel Performans Parametrelerinin Derinlemesine Analizi

Elektriksel Performans: Kararlı, Güvenilir ve Güçlü Anahtarlama

Nominal Yük: 5A @ 250VAC / 30VDC

Maks. Anahtarlama Kapasitesi: 1250VA / 150W

Kontak Direnci: ≤100mΩ (başlangıç)

Yalıtım Direnci: ≥1000MΩ (500VDC)

Dielektrik Dayanımı: 1 dakika boyunca 3000 VAC (açık kontaklar arasında ve bobin ile kontaklar arasında)

Çalıştırma/Bırakma Süresi: ≤10ms / ≤5ms

Mekanik ve Çevresel Dayanıklılık: Endüstriyel Ortamlar için Tasarlandı

Mekanik Ömür: 10 milyona kadar işlem kapasitesine sahiptir, sık sık geçiş yapmak için idealdir.

Elektriksel Ömür: Belirtilen yük güvenilir performansı garanti eder (veri sayfasındaki "Dayanıklılık Eğrisi" ne bakın).

Çevresel Uyumluluk: -40°C ila 85°C çalışma sıcaklığı aralığı ve %5 ila %90 nem aralığı, çeşitli iklimlere uygundur.

Titreşim ve Şok Direnci: Mükemmel titreşim (10-55Hz) ve şok (980m/s²) direnci, takım tezgahları ve araçlar gibi mekanik titreşime sahip ekipmanlar için idealdir.

Esnek Bobin Yapılandırma ve Seçim Kılavuzu

FH19'un iki bobin gücü türü vardır. Ayrıca sekiz ortak voltajı vardır. Bu, tasarımcılara önemli bir çok yönlülük sağlar.

Önemli Not: Veri sayfasında "Çalışma Gerilimi" ve "Bırakma Gerilimi" özellikleri ayrıntılı olarak belirtilmektedir. FH19'un tasarımı, malzemeleri ve üretim süreci, sertifikaların da gösterdiği gibi sıkı güvenlik standartlarına uygundur. Kullanıcılar bunu ihracat uyumluluğu veya olağanüstü güvenilirlik gerektiren uygulamalara güvenle dahil edebilir.

Paket Seçimi: Uygulama Ortamınıza Eşleştirme

FH19, farklı çevresel zorlukların üstesinden gelmek için iki temel paket seçeneği sunar:

Akı Korumalı Tip:

Özellik: Lehimlemeden kaynaklanan zayıf aşındırıcı kalıntılara karşı dayanıklıdır.

Tavsiye edilen kullanım alanı: Veri merkezi aparatları, iletişim olanakları ve laboratuvar cihazları dahil olmak üzere iç mekan ayarlarının hijyenik olmasını sağlayın.

Plastik Mühürlü Tip:

Özellik: Tamamen yalıtılmış yapı, toz, nem ve aşındırıcı gazların (örn. H₂S, SO₂) röleye girmesini etkili bir şekilde önler.

Tavsiye edildiği yerler: Endüstriyel alanlar, dış mekan ekipmanları, fabrika atölyeleri, kontrol kabinleri, trafik sinyal sistemleri ve tarım makineleri gibi kimyasal gazların bulunduğu ortamlar.

Uygun olmayan bir paketin seçilmesi iç korozyona, temas oksidasyonuna ve erken arızaya neden olabilir.

Tipik Uygulama Senaryoları

Kapsamlı avantajlarından yararlanan FH19, aşağıdaki alanlarda üstünlük sağlar:

Endüstriyel Otomasyon: PLC I/O modülleri, sensör arayüzü, küçük motor kontrolü.

Enerji Yönetimi: Akıllı sayaçlar, fotovoltaik invertör kontrol devreleri ve şarj istasyonu kontrol modülleri.

Bina Otomasyonu: Akıllı aydınlatma kontrolü, HVAC sistem kontrolü, güvenlik sistemleri.

İletişim Ekipmanı: Ağ anahtarlarında, yönlendiricilerde ve baz istasyonu aparatlarında sinyal yönlendirme.

Ev Aletleri ve Tüketici Elektroniği: İleri teknoloji cihazlar için kontrol panoları, akıllı ev merkezleri.

Güvenlik Sertifikaları ve Kalite Güvencesi

FH19, kalitesinin ve güvenliğinin en önemli onayı olarak hizmet veren, dünya çapında ve yerel düzeyde çok sayıda prestijli sertifikaya sahiptir.

UL / C-UL (ABD/Kanada): Dosya No. E475405

TÜV (Almanya): Dosya No. R 50565678

CQC (Çin): Sertifika No. CQC22002370207

Sertifikalar, FH19'un tasarımının, malzemelerinin ve üretim sürecinin sıkı güvenlik standartlarına uygun olduğunu gösteriyor. Kullanıcılar bunu ihracat uyumluluğu veya olağanüstü güvenilirlik gerektiren uygulamalara güvenli bir şekilde dahil edebilir.

Seçim ve Kullanım Önemli Noktalar Özeti

Yükü Belirleyin: FH19'un nominal aralığında olduklarından emin olmak için yük türünüzü (dirençli, endüktif, lamba), akımı ve voltajı tanımlayın.

Bobini Seçin: Sisteminizin besleme voltajına ve güç taleplerine göre Standart veya Yüksek Güç varyantını ve uygun voltaj özelliğini seçin.

Ambalajı Belirleyin: Flux Proofed veya Plastic Sealed arasında seçim uygulama ortamına göre yapılmalıdır. Bu, uzun vadeli güvenilirliğin sağlanması için gereklidir.

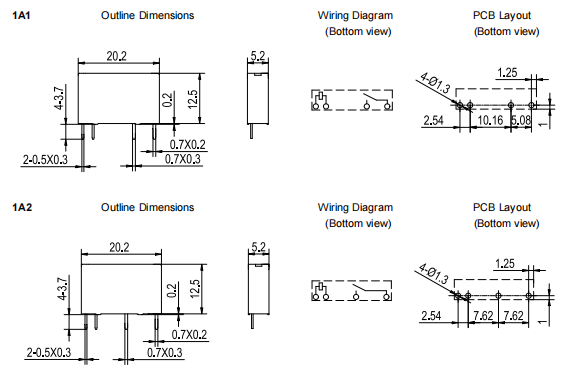

Pin Çıkışını Onaylayın: Devre kartı düzeninizle uyumluluğu sağlamak için PCB ayak izi şemasına (1A1 veya 1A2) bakın.

Sürücü Devresini Tasarlayın: Röle bobini için kararlı ve yeterli bir sürücü akımının sağlandığından emin olun. Sürüş cihazını korumak için geri dönüş diyotu kullanmayı düşünün.

Sonuç

FH19, modern, yüksek yoğunluklu, yüksek güvenilirliğe sahip elektronik tasarımın getirdiği zorlukların üstesinden gelmek üzere tasarlanmış bir mühendislik çözümüdür.

Kompakt boyut, çift kontak güvenilirliği, çevresel uyumluluk ve kapsamlı sertifikaları bir araya getirerek mühendislere endüstriyel kontrol, enerji yönetimi ve akıllı cihazlarda yenilik için sağlam ve güvenilir temel bileşen desteği sağlar.

Röle seçerken basit parametre karşılaştırmalarının ötesine geçin. Sistem güvenilirliği, yaşam döngüsü maliyeti ve çevreye uygunluk açısından FH19 şüphesiz tercih edilen seçenektir ve derinlemesine değerlendirmeye değerdir.
