PCB Rölesi Nedir? PCB Rölesi Nasıl Çalışır?

PCB Rölelerine Giriş

PCB Rölesinin Tanımı

PCB rölesi veya baskılı devre kartı rölesi, PCB üzerine monte edilen bir cihazı ifade eder. Düşük güçlü bir sinyal yardımıyla yüksek güçlü bir devreyi kontrol etmek için kullanılan, elektrikle çalışan bir anahtardır. PCB röleleri minimum boyutları, güvenilirlikleri ve kullanım kolaylıkları nedeniyle çok sayıda elektronik sistem ve cihazda kullanılmaktadır.

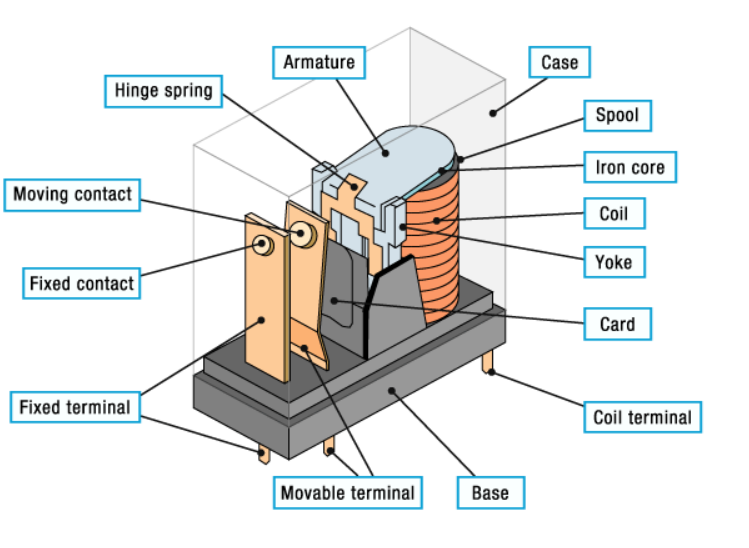

PCB Rölesinin Bileşenleri

Bir PCB rölesinin ana bileşenleri şunları içerir:

Bobin: Bobin içinden elektrik akımı geçtiğinde manyetik alan oluşturur.

Armatür: Armatür: Bobinin oluşturduğu manyetik alan tarafından çekilen hareketli bir bileşendir.

Kontaklar: Kontaklar elektrik bağlantısının yapıldığı veya koptuğu noktalardır.

Yay: Yay, bobinin enerjisi kesildiğinde armatürü orijinal konumuna döndürür.

PCB Röleleri Nasıl Çalışır?

Elektromanyetik Prensip

PCB röleleri elektromanyetizma prensibine göre çalışır. Akım bir bobinden geçtiğinde oluşan manyetik alan olgusu iyi belgelenmiştir. Bu eylem armatürü çeker ve bu da devreyi kontaklara bağlamak veya bağlantısını kesmek için hareket eder.

Devre Çalışması

Bobinden gelen manyetik kuvvet, röleye güç verildiğinde armatürü aşağı doğru çeker, kontakları kapatır ve ilgili devrede akımın akmasına izin verir. Yay, kontakları açar ve armatürü orijinal konumuna döndürerek bobinin gücü kesildiğinden akım akışını keser.

Anahtarlama Mantığı

PCB röleleri ayrıca normalde açık (NO) ve normalde kapalı (NC) dahil olmak üzere çeşitli anahtarlama konfigürasyonlarına sahip olacak şekilde de yapılabilir. Normalde açık konfigürasyon durumunda, kontaklar enerji kesildiğinde açık kalır ve enerji verildiğinde kapanır. Normalde kapalı bir konfigürasyonda, kontaklar enerjinin kesilmesi durumunda kapalıdır ve enerji verilmesi durumunda açıktır.

PCB Röle Çeşitleri

Çalışma Prensibine Dayalı

Elektromekanik Röleler

Elektromekanik röleler en yaygın PCB röle türüdür. Kontaklar, armatür ve bobinden oluşurlar. Bu tip röleler, güvenilirlikleri ve yüksek gerilim ve akımları yönetme kapasiteleriyle ünlüdür.

Katı Hal Röleleri

Katı hal röleleri (SSR'ler) herhangi bir hareketli parçaya sahip değildir ve akım akışını kontrol etmek için yarı iletkenlere dayanır. Elektromekanik rölelere kıyasla daha hızlı anahtarlama hızları, daha uzun ömür ve daha yüksek güvenilirlik sunarlar.

Kamış Röleleri

Reed röleleri, bir cam tüp içine yerleştirilmiş bir çift ferromanyetik kontaktan (reed anahtarlar) oluşur.  Harici bir manyetik alan tarafından çalıştırılırlar ve hızlı anahtarlama oranları ve gelişmiş yalıtım dirençleriyle tanınırlar.

Hibrit Röleler

Hibrit röleler hem elektromekanik hem de katı hal rölelerinin özelliklerini birleştirir. Yüksek akım taşıma kapasitesi ve hızlı anahtarlama hızları gibi avantajlara sahiptirler.

Direklere ve Atışlara Göre

SPDT

SPDT rölesi iki atış konumlu tek bir kutba sahiptir. Bir terminali iki iletken konumdan birine bağlayabilir. SPDT rölelerinin iki durumunda bir kontak seti kapalı kalırken diğeri açık kalır ve bunun tersi de geçerlidir.  SPDT röleleri, iki farklı devre arasında geçiş yapabilmeniz gereken durumlar için idealdir.

SPST

SPST rölesi tek kutuplu, tek atışlı bir röledir. Direğin bir atış konumu vardır ve yalnızca bir devreyi düzenleyebilir. Bu tür röleler genellikle ışıkları ve cihazları açıp kapatmak için kullanılır.

DPST

DPST rölesi çift kutuplu, tek atışlı bir röledir. Her biri sabit bir kontak ve bir hareketli kontağa sahip iki bağımsız tek atışlı devreden oluşur.  Bu, rölenin iki bağımsız devreyi aynı anda kontrol etmesini sağladığı için birden fazla devrenin senkronize kontrolüne ihtiyaç duyan uygulamalar için yararlı olmasını sağlar.

DPDT

DPDT rölesi çift kutuplu, çift atışlı bir röledir. İki atış ve iki kutbu vardır, böylece her kutup iki farklı atışa bağlanabilir.  Bu, rölenin birden fazla devreyi yönetmesine ve farklı devre düzenleri arasında geçiş yapmak gibi daha karmaşık anahtarlama görevlerini gerçekleştirmesine olanak tanır.  DPDT röleleri birçok farklı elektrik sisteminde, özellikle de iki devrenin aynı anda anahtarlanması gerektiğinde kullanılır.

PCB Rölelerin Avantajları

Yüksek güvenilirlik

PCB röleleri önemli bir süre boyunca kararlı çalışma sunacak şekilde tasarlanmıştır. Farklı çevresel koşullar altında çalışacak şekilde üretilmişlerdir ve güvenilirliğin temel husus olduğu önemli uygulamalarda kullanılırlar.

Kompakt Boyut

PCB röleleri aynı zamanda küçültülmüş boyutlu versiyonlara da sahiptir, bu da onları sınırlı alanlı elektronik sistemlerdeki uygulamalar için çok uygun hale getirir. Minimum ayak izi nedeniyle pano alanından tasarruf edebilirler.

Doğru Kontrol

PCB röleleri elektrik devrelerini doğrulukla kontrol edebilir. Düşük kontrol sinyalleri kullanılarak çalıştırılabilirler ve yüksek güçlü yükleri doğrulukla değiştirebilirler.

Uzun Ömür

İyi tasarlanmış ve kullanılmış PCB röleleri uzun bir servis ömrüne sahip olabilir. Minimum operasyonel verimlilik kaybıyla birçok anahtarlama döngüsünü sürdürebilirler.

PCB Rölelerinin Uygulamaları

Otomotiv Elektroniği

PCB röleleri otomotiv endüstrisinde farlar, ön cam silecekleri ve yakıt pompaları gibi farklı sistemleri kontrol etmek için geniş bir uygulama yelpazesinde kullanılmaktadır. Bu temel bileşenlere güvenli anahtarlama ve koruma sağlarlar.

Endüstriyel Otomasyon

PCB röleleri endüstriyel uygulamalarda motorları, solenoidleri ve çeşitli aktüatörleri çalıştırmak için kullanılır.  Süreçlerin hassas kontrolünü ve senkronizasyonunu sağladıkları için otomasyon sistemi için çok önemlidirler.

PCB röleleri klimalar, çamaşır makineleri ve buzdolapları dahil olmak üzere çeşitli tüketici elektronik cihazlarında kullanılmaktadır.  Bu cihazlar içindeki çeşitli operasyonları düzenlemek ve güç tahsis etmek için hareket ederler.

Telekomünikasyon

Telekomünikasyon endüstrisinde PCB röleleri, bir ağ ekipmanındaki sinyalleri değiştirmek ve yönlendirmek için kullanılır. Etkili sinyal iletiminin yanı sıra güvenli bağlantılar da sağlarlar.

Ev Aletleri

PCB röleleri mikrodalga fırın, fırın ve kahve makinesi gibi çoğu ev aletinde kullanılır. Isı elemanları ve zamanlayıcılar gibi fonksiyonel bileşenlerin kontrolünü sağlarlar.

PCB Röle Seçim Kılavuzu

Elektriksel Özellikler

Bir PCB rölesi seçerken çalışma voltajı, akım değeri ve güç kapasitesi gibi elektriksel özelliklerin dikkate alınması gerekir. Optimum çalışma koşullarını sağlamak için bunların uygulamanın gereksinimlerine uyması gerekir.

Mekanik Özellikler

Temas direnci, yalıtım direnci ve anahtarlama hızı gibi mekanik parametreler, uygulamanın özel gereksinimlerine göre değerlendirilmelidir.

Çevresel Kaygılar

Çalışma koşulları dikkate alınmalıdır. Sıcaklık, nem ve titreşim seviyesi rölenin güvenilirliğini ve ömrünü etkileyebilir. Çevredeki ortamın çalışma koşullarına uygun rölenin kullanılması kritik öneme sahiptir.

Başvuru Gereksinimleri

Kontrol edilen yükün niteliği ve anahtarlama sıklığı da dahil olmak üzere uygulamanın özel gereksinimleri, seçim sürecini belirleyecektir. Belirli uygulamalar için çeşitli röle türleri daha uygun olabilir.

Maliyet ve Güvenilirlik

Maliyet ile güvenilirliği dengelemek önemlidir. Güvenilirliği yüksek röleler daha maliyetli olsa da bakım ve değiştirme maliyetlerini düşürerek uzun vadede tasarruf sağlayabilirler.

Sonuç

Sonuç olarak PCB röleleri, düşük güçlü sinyalleri kullanan güç devrelerinin kontrolü için gereklidir. Farklı türleri olup, güvenilirlik ve minimum boyut gibi faydalar sağladıkları için otomotiv, endüstriyel, tüketici elektroniği ve telekomünikasyon uygulamalarında kullanılmaktadırlar. Prensipleri ve türleri hakkında bilgi sahibi olmak, belirli uygulamalar için doğru rölenin seçilmesine yardımcı olur.
