FH28 Röleler: Yüksek Performanslı Otomotiv Elektroniği ve Otomasyon Çözümleri

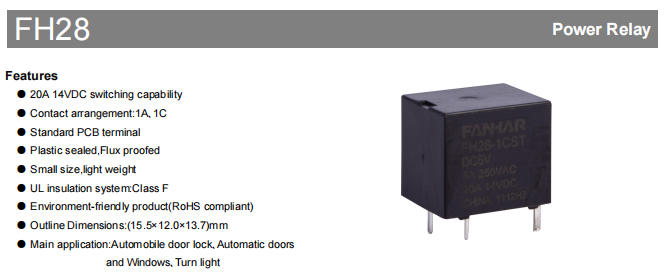

FH28 rölesi, Zhejiang Fanhar Electronics Co., Ltd. tarafından otomotiv elektroniği ve otomasyon kontrol sistemlerine yönelik olarak üretilen, PCB'ye monte edilmiş yüksek performanslı bir röledir.  Bu röle, plastik yalıtımlı bir yapıya sahiptir, 14VDC'de 20A anahtarlama kapasitesine sahiptir, 15,5 x 12,0 x 13,7 mm kompakt boyutlara sahiptir, yaklaşık 6 gram ağırlığa sahiptir ve RoHS çevre düzenlemelerine uygundur.

Mükemmel Elektrik Performansı

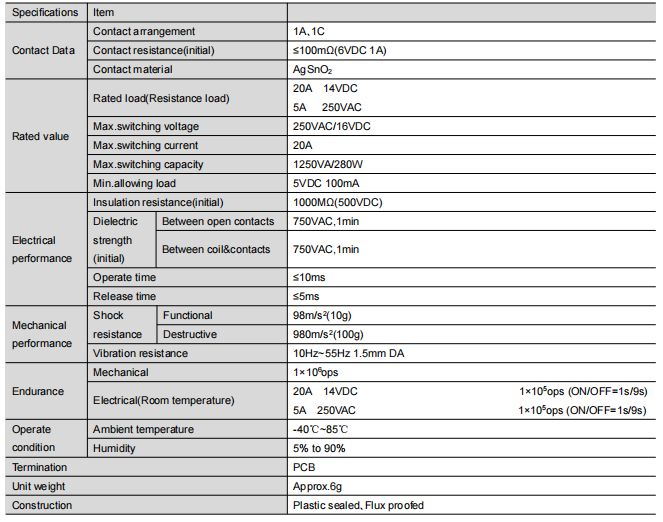

İletişim Özellikleri

Özel alaşımlı kontak malzemeleri kullanılır ve ilk kontak direnci 100mΩ (test koşulu 6VDC 1A) dahilinde sıkı bir şekilde kontrol edilir.

Düşük kontak direnci, özellikle hassas kontrol sistemleri için uygun olup, sinyal iletim kaybının en aza indirilmesini sağlar.

Temas yüzeyi, ark oluşumunu etkili bir şekilde önlemek ve servis ömrünü uzatmak için özel olarak işlenmiştir.

Yük kapasitesi

Çift dereceli tasarım: 20A/14V DC ve 5A/250V AC.

Çoğu otomotiv elektroniği gereksinimini karşılamak için 1250VA/280W'a kadar maksimum anahtarlama kapasitesi.

Küçük sinyal anahtarlama senaryolarına uyum sağlayan, 5VDC/100mA kadar düşük izin verilen minimum yük.

Yalıtım Özellikleri

1000MΩ'a kadar başlangıç izolasyon direnci (500VDC test voltajı)

Arıza olmadan 1 dakika süreyle 750VAC'a dayanıklı kontaklar arası voltaj

Yüksek sıcaklıktaki ortamlarda güvenlik ve güvenilirliği sağlamak için UL Sınıf F yalıtım sınıfı.

Tepki hızı

Emme süresi için ≤ 10 ms ve serbest bırakma süresi için ≤ 5 ms'lik hızlı tepki süresi.

Yüksek frekanslı anahtarlama gerektiren modern otomotiv elektronik sistemleri için özellikle uygundur.

Optimize edilmiş elektromanyetik sistem tasarımı tutarlı çalışmayı sağlar

Sağlam ve güvenilir mekanik yapı

Ürünün mekanik tasarımı mühendislik bilgeliğini yansıtır:

15,5 x 12,0 x 13,7 mm boyutlarına ve 6 g ağırlık kontrolüne sahip, alanın kısıtlı olduğu uygulamalara uygun kompakt paket

Otomobiller gibi titreşim ortamlarına uyum sağlayan, 980 m/s² (10g) darbeye dayanıklı mükemmel titreşim direnci

Titreşim ortamlarında istikrarlı performans, 10Hz~55Hz frekans aralığında 1,5 mm genlikte güvenilir şekilde çalışır.

Plastik sızdırmazlık işlemi, akının nüfuz etmesini etkili bir şekilde önler ve ürünün uzun vadeli güvenilirliğini artırır.

Çok çeşitli uygulama senaryoları

FH28 röleleri değerlerini birçok alanda gösterir:

Otomotiv elektronik sistemleri, kapı kilidi kontrolü, sinyal sistemi, elektrikli camlar için idealdir.

Endüstriyel otomasyon alanında otomatik kapı kontrolü, emniyet kilitleme cihazı ve diğer anahtar pozisyonları için uygundur.

Ev aletleri alanında akıllı ev kontrolü ve otomatik perde sistemleri için güvenilir anahtarlama sağlar.

Enstrümantasyon alanında sinyal anahtarlama modülünün temel bileşeni olarak önemli bir rol oynar.

Profesyonel Seçim Rehberi

Farklı uygulama senaryoları için seçim noktaları:

Kontak konfigürasyonu: 1A (normalde açık) basit anahtarlama devreleri için uygundur ve 1C (dönüştürme), anahtarlama fonksiyonları gerektiren senaryolar için uygundur.

Çevresel uyumluluk: Temiz ortamlar için akı korumalı, Aşındırıcı gazlar için plastik contalı.

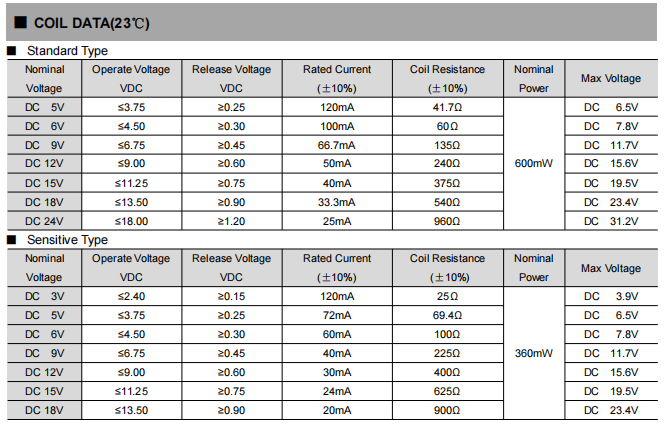

Gerilim eşleştirme önerisi: Standart bobin normal voltaj için uygundur, hassas bobin (L tipi) ise alçak gerilim uygulaması için daha uygundur.

Kurulum önlemleri: Yüksek titreşimli ortamlar, güvenilir bağlantılar sağlamak için sabitleme yöntemlerine özel dikkat gerektirir.

Titiz güvenilirlik doğrulaması

Ürün sıkı testlerden ve doğrulamalardan geçmiştir:

Yük ömrü testi: DC14V/20A altında 100.000 işlem, AC250V/5A altında 1 milyondan fazla işlem.

Çevresel uyumluluk testi: -40°C~85°C sıcaklık döngüsü, %90 RH sıcak ve nemli ortam, uzun vadeli doğrulama

Mekanik güvenilirlik testi: 55Hz titreşim, 10g darbe ve diğer zorlu koşulların doğrulanması.

Malzeme dayanıklılık testi: Temas malzemesi uzun süreli kullanımdan sonra hala iyi temas özelliklerini korur.

Pratik uygulama önerileri

Mühendislik uygulamalarında önlemler:

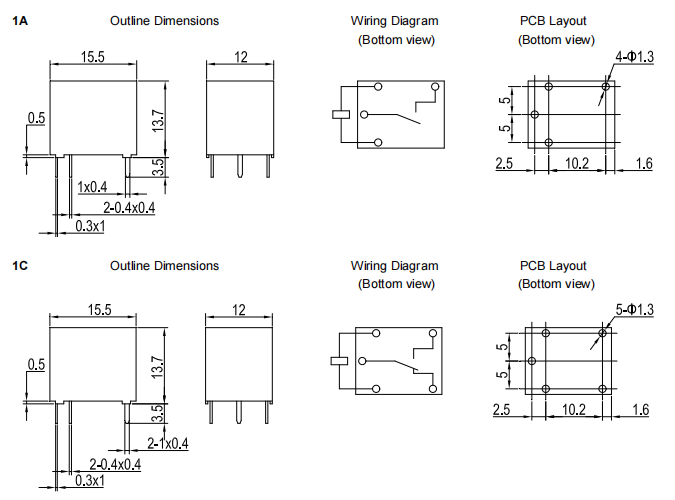

PCB'yi tasarlarken boyutsal çizimleri kesinlikle takip edin ve 10,2 mm pin aralığına özellikle dikkat edin.

Yerleşim, lokal aşırı ısınmayı önlemek için ısı yayılımı ihtiyacı dikkate alınarak, yeterli elektriksel boşluk bırakılarak yapılmalıdır.

Maksimum nominal parametrelerin aşılmasından, mekanik şoklardan ve düşmelerden kaçının.

Temas durumunu kontrol etmek ve çalışma ortamını temiz tutmak için düzenli bakım.

FH28 röleleri, profesyonel performans parametreleri ve güvenilir kalite performansı nedeniyle otomotiv elektroniği ve endüstriyel kontroller için önemli bir seçim haline geliyor. Zhejiang Fanhar Electronics, sürekli yenilik yoluyla pazara güvenilir röle çözümleri sunmaktadır.
