Ana sayfa / Haberler / Sektör Haberleri / Endüstriyel Kontrol, Punta Kaynağı ve Güç Kaynağı Ekipmanları için FH12 40A Güç Rölesi

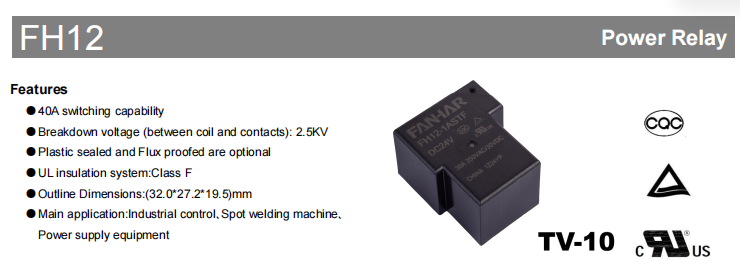

FH12 Güç Rölesi endüstriyel kontrol, punta kaynak makineleri ve güç kaynağı ekipmanlarında yüksek akım anahtarlaması için tasarlanmıştır. Maksimum anahtarlama akımına sahip 40A , dielektrik gücü Bobin ve kontaklar arasında 2500VAC ve bir F Sınıfı UL yalıtım sistemi FH12, zorlu endüstriyel uygulamalar için güvenilir elektrik performansı sağlar. Her ikisinde de mevcut plastik mühürlü ve akı geçirmez inşaatlarda farklı çalışma ortamlarına göre seçilebilir.
1. FH12'nin Temel Özellikleri Güç Rölesi
40A Anahtarlama Yeteneği
FH12 supports a maximum switching current of 40A maksimum anahtarlama kapasitesine sahip 7500VA güvenilir yüksek akım anahtarlama gerektiren uygulamalar için uygun hale getirir.
Güvenilir Elektrik Yalıtımı
relay provides an insulation resistance of 1000MΩ (500VDC) ve a dielectric strength of Bobin ve kontaklar arasında 2500VAC çalışma sırasında güvenli elektriksel izolasyonun korunmasına yardımcı olur.
Çoklu Kişi Yapılveırmaları
FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
kullanıcıların farklı devre tasarımları için uygun konfigürasyonu seçmesine olanak tanır.
Plastik Sızdırmaz veya Akı Korumalı Yapı
İki yapı seçeneği mevcuttur: akmaya dayanıklı ve plastik contalı.
Veri sayfasına göre, temiz ortamlar için akmaya dayanıklı versiyon önerilirken, plastik contalı versiyon H₂S, SO₂ ve NO₂ gibi toz veya aşındırıcı gazlar içeren ortamlar için uygundur.
F Sınıfı Yalıtım Sistemi
FH12 complies with the UL Sınıf F yalıtım sistemi Endüstriyel elektrikli ekipmanlara yönelik uluslararası yalıtım gereksinimlerini karşılar.

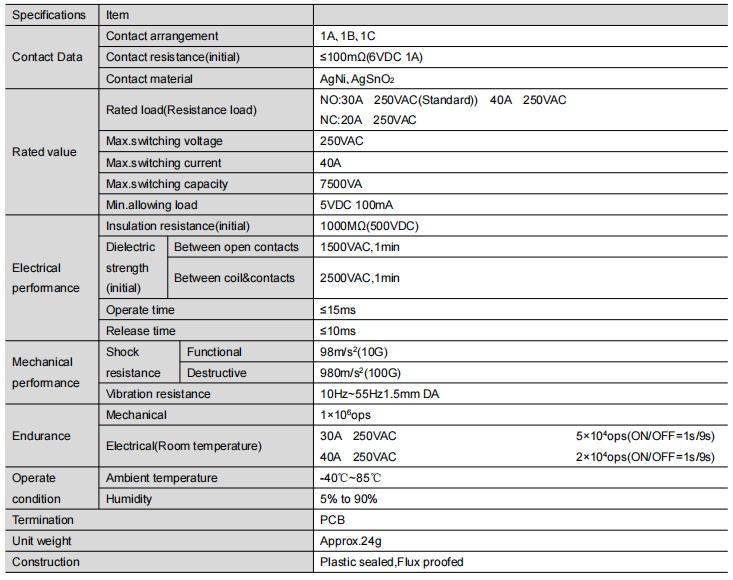

2. Teknik Özellikler
3. Performans
FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Elektriksel Performans
- Yalıtım direnci: 1000MΩ (500VDC)
- Açık kontaklar arasındaki dielektrik dayanım: 1 dakika boyunca 1500VAC
- Bobin ve kontaklar arasındaki dielektrik mukavemeti: 1 dakika boyunca 2500VAC
Çalışma Hızı
- Çalışma süresi: ≤15ms
- Yayınlanma zamanı: ≤10ms
Mekanik Performans
- Fonksiyonel şok direnci: 98m/s² (10G)
- Yıkıcı şok direnci: 980m/s² (100G)
- Titreşim direnci: 10Hz–55Hz, 1,5 mm çift genlik
Servis Ömrü
- Mekanik dayanıklılık: 1 × 10⁶ işlem
- Elektriksel dayanıklılık:
- 30A 250VAC: 5 × 10⁴ işlem
- 40A 250VAC: 2 × 10⁴ işlem

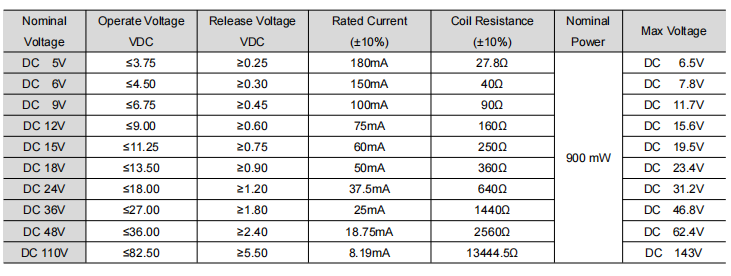

4. Mevcut Bobin Gerilimleri
FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V ve 110V DC Rölenin farklı sistem voltajı gereksinimlerine uyum sağlamasına olanak tanır.
5. Tipik Uygulamalar
Ürün veri sayfasına göre FH12 öncelikle aşağıdakiler için tasarlanmıştır:
Yüksek akım yüklerinin güvenilir şekilde anahtarlanmasını gerektiren endüstriyel kontrol ekipmanları için uygundur.
Punta Kaynak Makinaları
Kararlı röle anahtarlama performansının gerekli olduğu nokta kaynak ekipmanları için tasarlanmıştır.
Güç Kaynağı Ekipmanları
Belirtilen elektrik değerleri dahilinde güvenilir anahtarlama performansı gerektiren güç kaynağı ekipmanlarına uygulanabilir.

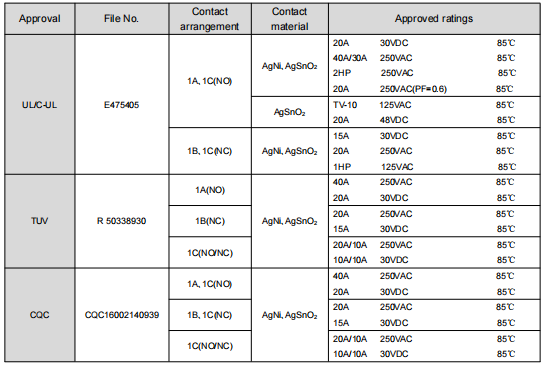

6 . Güvenlik Sertifikaları
FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
approved ratings vary depending on the contact arrangement and contact material.
7. Sıkça Sorulan Sorular (SSS)
S1: FH12 Güç Rölesinin maksimum anahtarlama akımı nedir?
FH12 supports a maximum switching current of 40A ve a maximum switching capacity of 7500VA .
S2: Hangi iletişim düzenlemeleri mevcut?
relay is available in 1A (Normalde Açık), 1B (Normalde Kapalı) ve 1C (Değiştirme) iletişim yapılandırmaları
S3: Hangi bobin voltajı seçenekleri mevcut?
FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V ve 110V .
S4: Hangi iletişim malzemeleri mevcut?
relay offers AgNi ve AgSnO₂ temas malzemeleri. Veri sayfasına göre, AgSnO₂ Yüksek dalgalanma akımına sahip uygulamalar için kontaklar önerilir.
S5: FH12 hangi çalışma sıcaklığını destekler?
specified ambient operating temperature is -40°C ila 85°C çalışma nem aralığına sahip %5 ila %90 .
S6: FH12 hangi sertifikalara sahiptir?
FH12 has obtained UL/cUL, TÜV ve CQC ürün konfigürasyonuna bağlı olarak onaylanmış derecelendirmelere sahip güvenlik sertifikaları.
8. Sonuç
FH12 40A Güç Rölesi yüksek anahtarlama kapasitesini, güvenilir elektrik yalıtımını, çoklu kontak konfigürasyonlarını ve esnek yapı seçeneklerini kompakt bir tasarımda birleştirir. DC bobin voltajlarını destekleyen 5V ila 110V ve tarafından onaylanmıştır UL/cUL, TÜV ve CQC , belirtilen çalışma koşullarında endüstriyel kontrol, punta kaynak makineleri ve güç kaynağı ekipmanları için tasarlanmıştır.
Ek teknik bilgi, sipariş ayrıntıları veya ürün seçimi desteği için lütfen iletişime geçin Fanhar Elektronik En son FH12 ürün belgeleri ve uygulama yardımı için.
