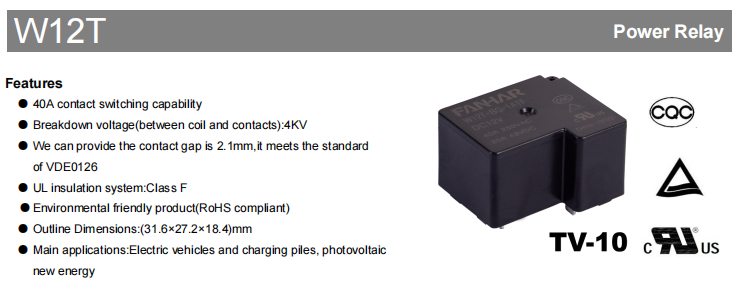

W12T 40A Güç Rölesi | EV Şarj ve Fotovoltaik Sistemler için PCB Rölesi

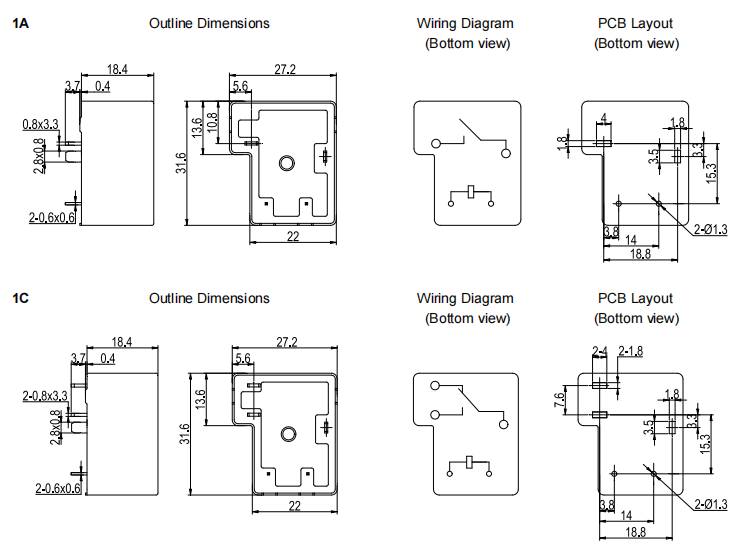

W12T FANHAR Electronics tarafından piyasaya sürülen, elektrikli araçlar, şarj yığınları ve fotovoltaik (PV) yenilenebilir enerji sistemleri gibi yüksek güçlü güç kontrol uygulamaları için tasarlanmış 40A güç rölesidir. Röle, 40A kontak anahtarlama özelliğine, bobin ile kontaklar arasında 4000VAC maksimum dielektrik dayanım voltajına ve ≥2,1 mm'lik isteğe bağlı kontak aralığına sahiptir. Yüksek yükte anahtarlama performansı sağlarken aynı zamanda yeni enerji ekipmanlarındaki elektriksel yalıtım ve güvenlik gereksinimlerini de karşılar. Kompakt PCB montajlı tasarıma sahip W12T yalnızca 31,6 × 27,2 × 18,4 mm ölçülerindedir ve çeşitli ekipman tasarımı ihtiyaçlarına uyacak çok çeşitli bobin voltajı seçenekleriyle mevcuttur. Yeni enerji güç kontrol sistemlerinde yaygın olarak kullanılmaktadır.

1. Ürün Özellikleri

40A Yüksek Akım Anahtarlama Yeteneği
W12T'nin nominal kontrol yükü 40A 250VAC'dir. Standart tip 20A 30VDC DC yükleri desteklerken, BG tipi 20A 48VDC DC yükleri destekler. Maksimum anahtarlama kapasitesi 10000VA'ya ulaşarak yüksek güçlü ekipmanların güç kontrol gereksinimlerini karşılar.

Gelişmiş Sistem Güvenliği için Yüksek Yalıtım Performansı
Yeni enerji ekipmanlarının yalıtım gereksinimlerini karşılamak için W12T mükemmel elektrik yalıtımı sunar:

Bobin ve kontaklar arasındaki maksimum dielektrik dayanım gerilimi: 4000VAC

Kontaklar arasındaki dielektrik dayanım gerilimi (BG tipi): 2500VAC

Başlangıç izolasyon direnci: 1000MΩ (500VDC'de)

Üstün yalıtım performansı, gelişmiş operasyonel güvenlik ve güvenilirliğe katkıda bulunur.

Opsiyonel Kontak Boşluğu ≥2,1mm
W12T BG tipi, Avrupa VDE0126 fotovoltaik standardına uygun olarak ≥2,1 mm'lik bir kontak aralığı sağlar. Bu, belirli PV sistem uygulamalarında daha büyük kontak izolasyon mesafelerine olan talebi karşılar.

Yüksek Kaliteli İletişim Malzemesi
W12T serisi, kontak malzemesi olarak AgSnO₂ (gümüş-kalay oksit) kullanır. AgSnO₂ mükemmel ark erozyonu direnci, düşük ve istikrarlı temas direnci, iyi termal iletkenlik ve olağanüstü kaynak önleme performansı sergiler. Arkı etkili bir şekilde azaltır ve röle servis ömrünü uzatır.

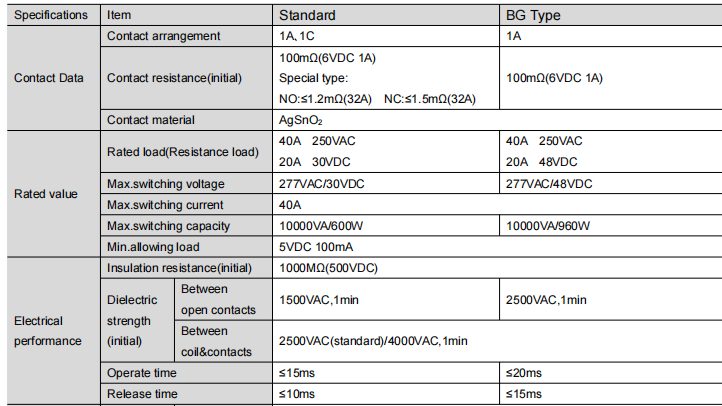

2. Performans Parametreleri

Geniş Bobin Gerilimi Seçenekleri
Çeşitli kontrol sistemi tasarımlarına uyum sağlamak için W12T, aşağıdakiler de dahil olmak üzere birden fazla bobin voltajında mevcuttur:
[Orijinal veri sayfasındaki bobin teknik özellikleri tablosuna bakın]

Standart tip bobin anma gücü: 900mW

BG tipi bobin anma gücü: 1400mW

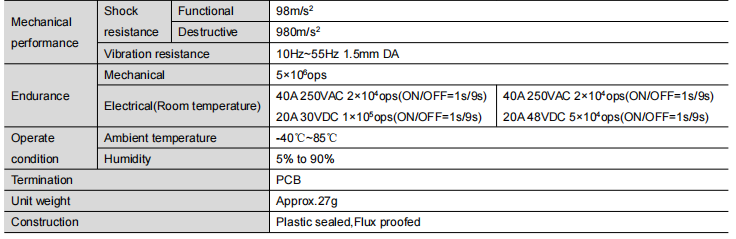

Kararlı ve Güvenilir Mekanik ve Elektrik Performansı
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mekanik ömür: 5 milyon işlem

Elektrik ömrü:

40A 250VAC: 20.000 çalışma

20A 30VDC (standart tip): 100.000 işlem

20A 48VDC (BG tipi): 50.000 işlem

Çalışma süresi (standart tip): ≤15ms

Serbest bırakma süresi (standart tip): ≤10ms

Çalışma sıcaklığı aralığı: -40°C ila 85°C Çeşitli endüstriyel ve yeni enerji ekipmanı uygulamalarına uygundur.

Çoklu Güvenlik Onayları

W12T has obtained several domestic and international product certifications, including: UL/cUL， TÜV， CQC

Bu sertifikalar 40A AC yük ve 20A DC yük uygulamalarını kapsamakta olup farklı pazarlarda ürün kullanımını desteklemektedir.

3. Tipik Uygulama Alanları

Ürün veri sayfasına göre W12T öncelikle aşağıdakilerde kullanılır:

Elektrikli araçlar (EV'ler)

Yeni enerjili araç şarj yığınları

Fotovoltaik (PV) yenilenebilir enerji ekipmanları

Yüksek akım anahtarlama kapasitesi ve yalıtım performansı, yukarıdaki uygulamaların güç kontrolü gereksinimlerini karşılar.

4. Neden W12T Güç Rölesini Seçmelisiniz?

Yeni enerji sektörü için tasarlanmış bir 40A güç rölesi olan W12T, yüksek yük kapasitesini, yalıtım performansını ve güvenilirliği birleştirir. Temel avantajlar şunları içerir:

40A AC yük anahtarlama özelliği

Bobin ve kontaklar arasında 4000VAC'a kadar dielektrik dayanım gerilimi

İsteğe bağlı kontak aralığı ≥2,1 mm, VDE0126 PV standardıyla uyumlu

5V'tan 110VDC'ye kadar geniş bobin voltajı aralığı

UL Sınıf F yalıtım sistemi

Çalışma sıcaklığı aralığı -40°C ila 85°C

UL, TÜV, CQC vb. tarafından onaylanmıştır.

Elektrikli araçlar, şarj yığınları, fotovoltaik ve diğer yeni enerji uygulamaları için uygundur

5. Özet

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
