FH39 Endüstriyel Röle

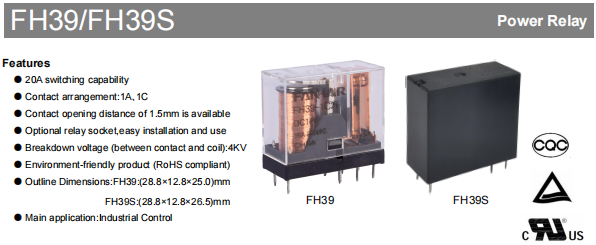

FH39 ve FH39S serisi röleler, endüstriyel kontrol uygulamaları için özel olarak tasarlanmış yüksek performanslı endüstriyel rölelerdir. Maksimum 20A anahtarlama kapasitesine sahip olan ve 1A ve 1C kontak düzenlemeleriyle sunulan bu cihazlar, çeşitli devre kontrol ihtiyaçlarının gereksinimlerini karşılar. RoHS standartlarıyla uyumlu olan bu çevre dostu ürünler, zorlu endüstriyel ortamlara uygundur.

Modern endüstriyel kontrol sistemlerinde bir rölenin güvenilirliği, tüm ekipmanın operasyonel stabilitesini doğrudan etkiler. FH39 ve FH39S serisi röleler bu amaç için üretilmiştir; 20A'ya kadar anahtarlama kapasitesinin temel avantajı, esnek kontak konfigürasyonları ve sağlam elektrik tasarımıyla birleştiğinde, çeşitli karmaşık endüstriyel uygulama senaryolarının üstesinden güvenle gelebilirler.

Zorlu Yükler için Yüksek Anahtarlama Kapasitesi

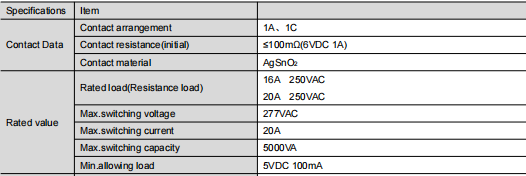

Endüstriyel röleler olarak FH39 serisi elektriksel parametreler açısından üstündür. İki nominal yük özelliğini desteklerler: 250VAC'de 16A ve 20A, maksimum 277VAC anahtarlama voltajı ve maksimum 5000VA anahtarlama kapasitesi. Bu, motor kontrolünü, güç yönetimini, HVAC sistemlerini ve daha fazlasını güvenilir bir şekilde yönetebilecekleri anlamına gelir.

Temas malzemesi, kaynak ve ark erozyonuna karşı direnç sağlarken aynı zamanda iyi iletkenlik sağlayan AgSnO₂ (gümüş kalay oksit) kullanır. Bu, sık sık geçiş yapılan uygulamalarda ürünün hizmet ömrünü önemli ölçüde uzatır. Farklı güvenlik standartlarını karşılamak için FH39 serisi ayrıca 1,5 mm'lik kontak aralığına sahip bir seçenek sunarak açık kontak durumunda elektriksel izolasyonu daha da artırır. Kontak düzenlemeleriyle ilgili olarak, hem 1A (SPST-NO) hem de 1C (SPDT) konfigürasyonları mevcuttur ve çeşitli kontrol mantığı gereksinimlerine esnek adaptasyona olanak tanır.

Sistem Güvenliği için Yüksek Dayanım Gerilimi ve Çok Seviyeli Koruma

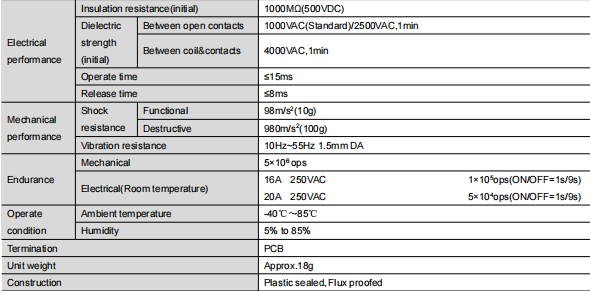

Yüksek gerilimli endüstriyel ortamlarda bobin ve kontaklar arasındaki yalıtım performansı kritik öneme sahiptir. FH39 serisi bu alanda güçlü bir performans sergiliyor: bobin ve kontaklar arasındaki dielektrik gücü 4000VAC'ye kadar çıkarken, açık kontaklar arasındaki dayanım voltajı 1000VAC standardını karşılıyor ve isteğe bağlı 2500VAC yüksek dayanımlı versiyonu mevcut. Ayrıca, başlangıç ​​izolasyon direnci 1000MΩ'dan daha yüksektir (500VDC'de test edilmiştir), kaçak akım risklerini etkili bir şekilde önler ve genel sistem güvenliğini sağlar.

Ürünün muhafaza tasarımı aynı zamanda gerçek dünyadaki kullanım ortamlarının karmaşıklığını da dikkate alır. Temiz iç ortamlar için flux korumalı tip seçilebilir. Ekipman H₂S, SO₂, NO₂ gibi aşındırıcı gazlar veya önemli miktarda toz içeren endüstriyel sahalarda kullanılacaksa neme, toza ve kirlenmeye karşı daha iyi dayanıklılık için plastik yalıtımlı tip önerilir.

Esnek Adaptasyon için Çoklu Bobin Gerilimi Seçenekleri

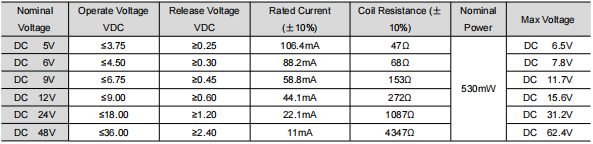

FH39 serisi, tümü 530 mW'lık birleşik nominal güce sahip, 5V ila 48V DC arasında çeşitli bobin voltajı özellikleri sunar. İster düşük voltajlı bir elektronik kontrol modülü, ister endüstri standardı 24V veya 48V kontrol sistemi olsun, uygun bir model mevcuttur. Her voltaj sınıfı için çalıştırma ve bırakma voltajları, voltaj dalgalanmaları sırasında bile güvenilir başlatma ve bırakmayı sağlayacak şekilde makul şekilde tasarlanmıştır. Çalışma süresi ≤15ms ve serbest bırakma süresi ≤8ms olup çoğu endüstriyel kontrol uygulamasının yanıt hızı gereksinimlerini karşılar.

Kolay Kurulum için Kompakt Yapı

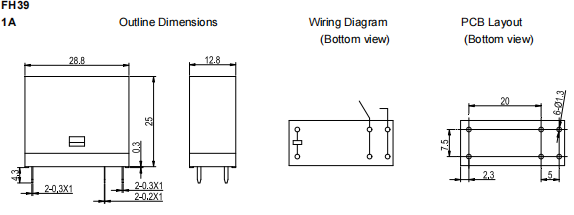

Sınırlı kurulum alanına sahip ekipmanlarda bileşenlerin fiziksel boyutları genellikle önemli bir seçim faktörü haline gelir. FH39'un dış boyutları 28,8 x 12,8 x 25,0 mm iken, FH39S 28,8 x 12,8 x 26,5 mm ile biraz daha uzundur. Her ikisinde de otomatik yerleştirme ve üretime uygun PCB terminalleri bulunur. Kompakt tasarımları, alanı kısıtlı kontrol panolarına veya dağıtım kutularına kolay kurulum sağlayarak genel düzen için daha fazla alan bırakır.

Bu seri için isteğe bağlı özel bir röle soketinin mevcut olduğunu belirtmekte fayda var. Bu, lehimleme gerektirmeden hızlı kablolama ve değiştirme olanağı sağlar, ekipmanın devreye alma ve bakım süresini önemli ölçüde azaltır, yerinde bakım maliyetlerini düşürür ve kullanım esnekliğini artırır.

Dayanıklılık ve Çevreye Uyumluluk

5 milyondan fazla çalışmaya dayanan mekanik dayanıklılığı ve nominal yükler altında mükemmel elektriksel dayanıklılığıyla FH39 serisi, sık eylem gerektiren kontrol görevleri için çok uygundur. Çalışma sıcaklığı aralığı -40°C ile 85°C arasındadır ve iç ve dış mekan endüstriyel ortamlarının büyük çoğunluğunu kapsar. %5 ila %85 arasındaki nem seviyelerine uyum sağlama özelliği, nemli koşullarda bile istikrarlı ve güvenilir performans sağlar.

Mekanik stres direnci açısından FH39 serisi, 98 m/s² fonksiyonel şoklara ve 980 m/s² yıkıcı şoklara dayanabilir. Titreşim koşullarında (10 Hz - 55 Hz, 1,5 mm çift genlik) istikrarlı performansı koruyarak taşıma ve çalıştırma sırasında yapısal güvenilirliğini gösterir.

Seçim ve Kullanım Önerileri

FH39 serisi rölelerin performansından tam olarak yararlanmak için kurulum ve kullanım sırasında birkaç noktaya dikkat edilmelidir: İlk olarak, iç yapısal hassasiyetin etkilenmesini önlemek için röleyi düşürmekten veya güçlü darbelere maruz bırakmaktan kaçının. İkinci olarak, gerçek ortama göre uygun muhafaza tipini seçin; çok kirli yerler için plastik contalı tip önemlidir. Son olarak, PCB düzenini tasarlarken, spesifikasyondaki tolerans gerekliliklerine bakın: ≤1mm dış boyutlar için tolerans ±0,2 mm olmalıdır; 1 mm ile 5 mm arasındaki boyutlar için tolerans ±0,3 mm'dir; ≥5 mm boyutlar için tolerans ±0,5 mm'dir. PCB düzeninin toleransının ±0,1 mm dahilinde kontrol edilmesi önerilir.

Özet

20A yüksek akım taşıma kapasitesi, 4000VAC yüksek izolasyon voltajı, geniş bobin seçenekleri ve kompakt yapısal tasarımıyla FH39 ve FH39S röleleri, endüstriyel kontrol alanında hem performans hem de esneklik sunan güvenilir ürünler olarak öne çıkıyor. Otomasyon ekipmanlarında, güç sistemlerinde veya ev aletleri kontrol modüllerinde kullanılsa da istikrarlı ve güvenli anahtarlama güvencesi sağlarlar. Bir sonraki projeniz için uygun maliyetli bir endüstriyel röle arıyorsanız FH39 serisi kesinlikle dikkate alınmaya değerdir.
