Üç Fazlı Kontrol Rölesi: Endüstriyel Gücün Akıllı Koruyucusu

Modern endüstriyel ve ticari güç sistemlerinde, üç fazlı alternatif akım dünyaya güç veren temel itici güçtür. Fabrika motorlarından ve kompresörlerinden büyük binalardaki merkezi iklimlendirmeye kadar bunların istikrarlı çalışması, önemli bir bileşenin (Üç Fazlı Kontrol Rölesi) korunmasına dayanır. Bu makale, temel tanımından akıllı uygulamalarına kadar her şeyi kapsayan bu cihazın kapsamlı bir analizini sunacaktır. Endüstriyel güç sistemlerinin neden 'akıllı koruyucusu' olarak görüldüğünü açıklayacaktır.

Temel Tanım: Bir Anahtardan Daha Fazlası: Akıllı Bir Arayüz

Yüksek güçlü yükleri sürmek söz konusu olduğunda "kontaktör" olarak da bilinen üç fazlı kontrol rölesi, üç fazlı AC yükleri oluşturmak, kesmek ve kontrol etmek için özel olarak tasarlanmış, elektrikle çalışan bir anahtarlama cihazıdır. Temel değeri, düşük güçlü bir kontrol sinyal devresi (örneğin 24 V DC veya 110 V AC) kullanarak çok daha yüksek güçlü üç fazlı ana güç devresinin (örneğin 380 V AC veya daha yüksek) anahtarlanmasını güvenli bir şekilde kontrol etme yeteneğinde yatmaktadır. Bu tasarım, operatörleri tehlikeli yüksek voltajlı ana devreden temel olarak izole ederek "büyük ile küçük ve güçlü ile zayıfı kontrol etmeyi" başarır.

Standart bir röleden temel farkı, akım taşıma kapasitesi ve tasarım amacında yatmaktadır. Standart röleler genellikle kontrol devrelerinde veya küçük tek fazlı yükler için kullanılırken, üç fazlı kontrol rölesinin kontakları, ark söndürme sistemleri ve mekanik yapısı, üç fazlı dengeli yükler, başlatma/durdurma sırasında yüksek ani akımlar ve sık çalışma için güçlendirilmiştir. Temel olarak otomasyon sistemleri ile ana güç sistemi arasındaki kritik yürütme arayüzüdür ve PLC'ler (Programlanabilir Lojik Denetleyiciler), DCS (Dağıtılmış Kontrol Sistemleri), yumuşak yolvericiler veya enerji yönetim sistemleri ile entegrasyon için standartlaştırılmış, güvenilir bir bağlantı noktası sağlar.

Temel Değer: Güvenlik, Varlık Koruma ve Süreklilik için Çok Boyutlu Bir Temel Taşı

Üç fazlı kontrol rölelerinin kullanılmasının gerekliliği, endüstriyel ortamların güvenlik, güvenilirlik ve verimlilik konusundaki katı taleplerinden kaynaklanmaktadır.

Temel Güvenlik Bariyeri : İşletme ve bakım personeli için hayati bir güvenlik bariyeri sağlar. Mühendisler, fabrika katındaki yüksek voltajlı, yüksek güçlü ekipmanı düzinelerce metre uzaktan, düşük voltajlı bir kontrol odasının güvenliği içinde, düğmeler veya bir HMI (İnsan-Makine Arayüzü) aracılığıyla uzaktan kontrol edebilir, bu da yüksek voltajlı anahtarlama donanımının doğrudan çalıştırılmasıyla ilişkili riskleri büyük ölçüde azaltır.

Kritik Varlık Koruması : Motorlar ve diğer dönen ekipmanlar temel endüstriyel varlıklardır. Bunların en ölümcül "öldürücüleri" genellikle faz kaybı, dengesizlik, aşırı yük ve düşük voltajdır. Kontrol röleleri, çift katmanlı bir koruma şeması oluşturmak için bağımsız termal manyetik koruma üniteleri veya elektronik aşırı yük röleleriyle birlikte çalışır. Örneğin, bir faz kaybı durumu, çalışan bir motorun kalan iki fazındaki akımın artmasına neden olabilir. Bu dalgalanma normalin 1,73 katına kadar çıkabilir. Bu hızlı aşırı ısınmaya ve yanmaya neden olabilir. Şiddetli voltaj dengesizliği negatif dizi akımları üretir. Bu akımlar ilave ısınmaya ve titreşime neden olur. Ancak röle, devreyi onlarca milisaniye içinde algılayıp kesebilir, böylece büyük hasarların önüne geçilebilir.

Operasyonel Süreklilik ve Enerji Verimliliğinin Temeli : Plansız duruşlar endüstriyel üretimde önemli bir kayıp anlamına gelir. Röleler, önleyici koruma sayesinde, motor yanması nedeniyle günlerce hatta haftalarca süren üretim durmalarını ve onarımları önler. Ayrıca ekipmanın nominal voltajda ve dengeli koşullar altında çalışmasını sağlarlar. Araştırmalar, %3,5'luk uzun vadeli voltaj dengesizliğinin motor sıcaklığını %25 artırabileceğini, verimliliği azaltabileceğini ve güç kullanımını artırabileceğini gösteriyor. Röleler, alarmları izleyerek ve sağlayarak kullanıcıları şebeke kalitesini iyileştirmeye yönlendirerek doğrudan enerji maliyetlerinden tasarruf sağlar.

Otomasyon ve Zeka için Fiziksel Etkinleştirici : Tüm çağdaş otomasyon mantığının temelini oluşturan temel "birim"dir. İster bir motor için yıldız-üçgen başlatma, ister birden fazla cihaz için sıralı başlatma/durdurma veya bina yönetim sisteminden gelen sıcaklık/nem sinyallerine yanıt verme olsun, nihai uygulama, üç fazlı bir kontrol rölesinin güvenilir şekilde açılıp kapanmasına dayanır.

Akıllı İzlemenin Evrimi: Pasif Korumadan Aktif Teşhise

En yeni üç fazlı kontrol röleleri basit anahtarlama ünitelerinden çok daha fazlasıdır. Artık entegre fonksiyonlarının bir parçası olarak güç kalitesini çevrimiçi olarak izleyebiliyor ve teşhis edebiliyorlar. Üç fazlı beslemenin "sağlık durumunu" sürekli olarak "dinler" ve analiz ederler.

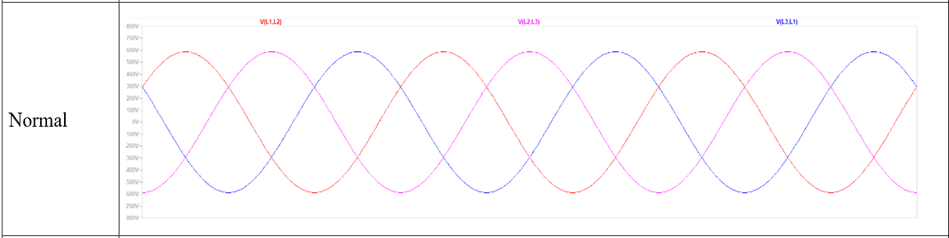

İdeal üç fazlı güç ağı

Birincil olarak izlenen ve korunan anormal koşullar şunları içerir:

Faz Kaybı: Sigortanın atması, kontaktörün kaynaklanması/arızası, kopmuş kablolar veya gevşek bağlantılardan kaynaklanır.

Yanlış Faz Sırası : Pompalar ve fanlar gibi dönüş yönü gereklilikleri olan ekipmanlar, mekanik tersinmeye ve hatta faz sırasının yanlış olması durumunda hasara karşı hassastır.

Gerilim Dengesizliği : Bunun nedeni tek fazlı yük dağılımının eşit olmamasıdır. Aynı zamanda şebeke sorunlarından da kaynaklanmaktadır. Ve buna asimetrik empedans neden olur. %2'yi aşan voltaj dengesizliği genellikle dikkat gerektirir.

Aşırı Gerilim ve Düşük Gerilim : Ekipman toleransını aşan voltaj dalgalanmaları izolasyona zarar verebilir veya yetersiz torka ve aşırı ısınmaya neden olabilir.

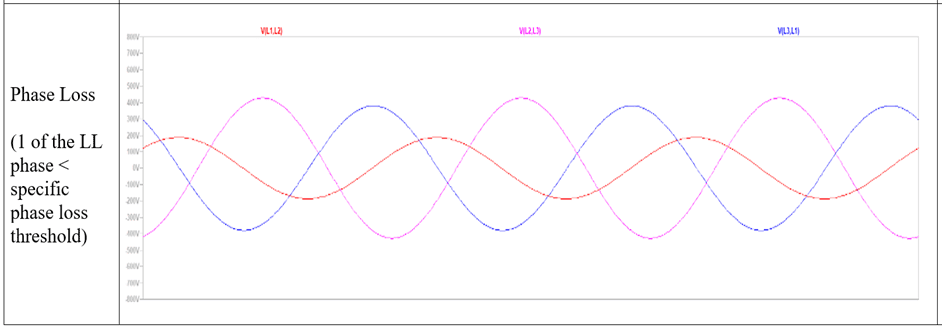

Tek faz kayıplı üç fazlı güç ağı

İşlevsel derinliğe bağlı olarak izleme röleleri şu şekilde sınıflandırılabilir:

Temel Tip : Faz kaybını ve faz sırasını izler.

Standart Tip : Gerilim dengesizliği, aşırı/düşük gerilim için temel izlemeyi ekler.

Gelişmiş/Akıllı Tip: Programlanabilir eşikler, zaman gecikmeleri, asimetri hesaplamaları sunar ve akım izlemeyi, güç ölçümünü ve hatta iletişim arayüzleri aracılığıyla veri yüklemeyi entegre edebilir.

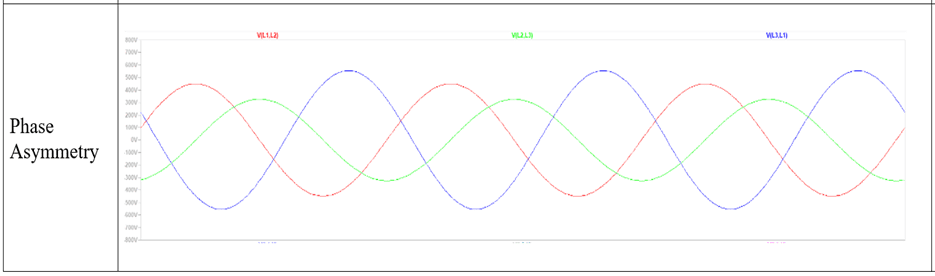

Faz asimetrisine sahip üç fazlı güç ağı

Herhangi bir parametre önceden ayarlanmış güvenlik eşiğini aştığında, rölenin dahili mantık devresi çıkış kontaklarını durumu değiştirmeye yönlendirir. Bu genellikle ana kontaktörün kontrol devresini kesmek ve böylece ekipmanı durdurmak için kullanılır. Ayrıca sesli veya görsel alarmları tetiklemek için ek bir yardımcı kontak seti kullanabilir.

Çalışma Prensibi: Elektromanyetizma ve Malzeme Biliminin Ustaca Kombinasyonu

Klasik elektromanyetizma ile aynı temel fikir üzerinde çalışır, ancak modern tasarımlar malzeme ve makine mühendisliğindeki birçok gelişmeyi kullanır.

Enerjilendirme ve Kuvvet Üretimi : Bobine kontrol voltajı uygulandığında, oluşturulan manyetik alan sabit çekirdeği mıknatıslayarak hareketli çekirdeği (armatür) çeker. Bobinin yalıtım malzemesi ve sargı tasarımı, uzun süreli ısı direnci ve doğru başlatma voltajı sağlar.

Mekanik İletim ve Kontak Kapatma: Armatürün hareketi, mekanik bir bağlantı aracılığıyla ana ve yardımcı kontaklara iletilir. Ana kontaklar genellikle iyi iletkenlik ve ark erozyonuna karşı direnç ve düşük kontak direnci sunan gümüş bazlı alaşımlardan (örn. gümüş-kamiyum oksit veya gümüş-kalay oksit) oluşur. Temas kapanma anında, yerleşik temas baskı yayları ilk temas basıncını sağlayarak sıçrama ve kaynak riskini azaltır.

Ark Yönetimi ve Kırma: Yüksek akımların kesilmesi yüksek sıcaklıkta arklar oluşturur. Röleler, hızlı söndürme amacıyla arkı bölmek, soğutmak ve uzatmak için metal ızgaralı ark oluğu teknolojisini kullanır. Bu, temas ömrünün ve güvenli kesme yeteneğinin sağlanmasının anahtarıdır.

Bırakın ve Sıfırlayın : Kontrol sinyali kaybolduğunda bobin manyetikliğini giderir. Genellikle temas yayından daha güçlü olan geri dönüş yayı, ardından armatürü hızla orijinal konumuna geri iter. Ark süresini en aza indirmek için kontaklar mümkün olduğunca çabuk ayrılır.

Tipik üç fazlı kontrol rölesi bağlantı şeması

Temel Bileşenler ve Bilimsel Seçim Kılavuzu

Tipik bir üç fazlı kontrol rölesi aşağıdaki hassas alt sistemlerden oluşur:

Elektromanyetik Sistem: Bobini, bobini, lamine E veya U şekilli silikon çelik levhalardan yapılmış sabit çekirdeği ve hareketli çekirdeği içerir. Yüksek geçirgenlik ve düşük girdap akımı kaybı ile karakterize edilen silikon çelik sacların tasarımı, yüksek verimlilik, düşük enerji tüketimi ve düşük ısı üretimi sağlar.

İletişim Sistemi:

Ana İletişim Bilgileri: Ana devre akımını taşıyan, geniş alana ve yüksek malzeme gereksinimlerine sahip üç çift vardır.

Yardımcı Kişiler: Kontrol devreleri için, normalde Açık (NO) ve Normalde Kapalı (NC) sinyaller sağlayan esnek konfigürasyon için genellikle modüler eklenti tasarımları.

Ark Bastırma Sistemi: Çoğunlukla seramik veya yüksek mukavemetli plastikten yapılmış bir ark başlığından ve dahili bir dizi bakır kaplı çelik ayırıcı plakadan oluşur.

Mekanizma ve Muhafaza: Yalıtım, koruma (IP derecesi) ve mekanik destek sağlayan yüksek mukavemetli mühendislik plastiği veya termoset muhafaza.

Beş Adımlı Bilimsel Seçim Yöntemi:

Yük Özelliklerini Belirleyin: Yükün bir motor mu, direnç fırını mı yoksa transformatör mü olduğunu belirleyin? Temel parametreler, motorun başlatma akımını (tipik olarak nominal akımın 5-7 katı) ve görev döngüsünü (örn. sürekli çalışma için S1 veya aralıklı periyodik çalışma için S3) içerir.

Elektriksel Parametreleri Eşleştirin:

Bobin Gerilimi: Kontrol besleme voltajıyla (AC/DC, değer) tam olarak eşleşmelidir.

Nominal Çalışma Akımı (Ie) : Ana kontakların akım taşıyabileceği gerilim belirtilir. Yükün tam yük akımından (FLC) daha büyük olmalıdır. Motor yükleri için başlatma sırasındaki termal şoku göz önünde bulundurun ve %10-15'lik bir marj bırakın.

Nominal Yalıtım Gerilimi (Ui) ve Darbe Dayanım Gerilimi (Uimp) : Izgara düzeyiyle eşleşmelidir.

İşlev ve Performans Kategorisini Seçin:

Kullanım Kategorisi: AC-3 (sincap kafesli motoru başlatma/durdurma) veya AC-1 (dirençli yük) en yaygın olanlardır. AC-3 kategorisi daha yüksek kesme kapasitesi gerektirir.

İzleme İhtiyaçları: Gerilim izleme gerekli mi? Ayarlanabilir eşiklere ve gecikmelere ihtiyaç var mı? Arıza hafızası ve göstergesi gerekli mi?

Elektrik Ömrü ve Mekanik Ömür : Nominal koşullar altında güvenilir çalışma sayısını ifade eder. Montaj yöntemini (DIN rayı veya vida), gereken yardımcı kontak sayısını ve ters çevrilebilir kontrol için mekanik kilitleme veya zamanlayıcı/iletişim modüllerinin gerekli olup olmadığını kontrol edin.

Kurulumu ve Aksesuarları Onaylayın: Montaj yöntemini kontrol edin. Bu DIN rayı veya vida olabilir. Ayrıca gerekli yardımcı kontak sayısını da kontrol edin. Tersine çevrilebilir kontrol için mekanik kilitleme mi yoksa zamanlayıcı/iletişim modüllerinin mi gerekli olduğu.

Çevresel Uygunluk: Ortam sıcaklığını dikkate alın. Nemi düşünün. Tozu düşünün. Aşındırıcı gazları düşünün. Titreşimi düşünün. Uygun koruma derecesini (IP kodu) seçin. Uygun malzemeyi/işlemi seçin.

Endüstri Uygulamaları ve Geleceğe Bakış

Üç fazlı kontrol rölesi, aşağıdaki uygulamaları kapsayan çok yönlü bir temel bileşendir:

İmalat: Takım tezgahları, konveyörler, enjeksiyonlu kalıplama makineleri ve kompresörlerin tümü motor kontrolü gerektirir.

Altyapı: Pompalar, fanlar, klima santralleri, aydınlatma dağıtım dolapları.

Yeni Enerji: Fotovoltaik invertörler için şebeke bağlantısı standardına uygun kabinler, şarj istasyonları için ise güç modülü kontrolü kullanılmaktadır.

Bina Otomasyonu: Evsel su pompaları, yangın pompaları, havalandırma ekipmanları için otomatik kontrol.

Gelecekteki geliştirme eğilimleri açıkça derin zekaya ve entegrasyona işaret ediyor:

Durum İzleme ve Kestirimci Bakım: Yeni nesil röleler, kontak aşınmasını, sıcaklık artışını, bobin sağlığını izleyebilen daha gelişmiş sensörleri entegre edecek ve kalan kullanım ömrünü tahmin etmek için algoritmalar kullanarak "planlı değiştirme"den "talep üzerine bakım"a geçişi sağlayacak.

Endüstriyel IoT'ye Derin Entegrasyon: Profinet, EtherCAT, Modbus TCP vb. gibi endüstriyel Ethernet protokollerinin entegre edilmesiyle röleler IIoT ağında akıllı düğümler haline gelecek, akım, voltaj, güç tüketimi, durum ve alarm bilgilerine ilişkin gerçek zamanlı verileri yükleyerek dijital ikizler ve enerji yönetimi için temel veriler sağlayacak.

Fonksiyonel Güvenlik Entegrasyonu: Güvenli Tork Kapatma (STO) gibi IEC 61508 veya ISO 13849 gibi standartlarla uyumlu güvenlik işlevlerinin entegre edilmesi, güvenlik döngüsü tasarımını basitleştirerek bina güvenlik kontrol sistemlerinde doğrudan kullanıma olanak tanır.

Cihaz Füzyonu ve Minyatürleştirme: Fonksiyonlar değişken frekanslı sürücüler, yumuşak yolvericiler ve koruma cihazlarıyla daha da entegre olacak ve güç yoğunluğu sürekli olarak artarken kontrol, koruma, hız regülasyonu ve tanılamayı birleştiren akıllı motor kontrolörleri oluşturacak.

Sonuç

Üç fazlı kontrol rölesi, basit bir elektromekanik anahtardan güç izleme, ekipman koruma, mantık yürütme ve veri toplamayı entegre eden önemli bir akıllı cihaza dönüştü. Endüstriyel otomasyon piramidinin sağlam temel taşı ve fiziksel güç dünyasını dijital bilgi dünyasına bağlayan bir köprüdür. İlkelerinin, değerinin ve seçim yöntemlerinin derinlemesine anlaşılması, yalnızca bireysel cihazların güvenilir şekilde çalışmasını sağlamak için değil, aynı zamanda güvenli, verimli, esnek ve geleceğe yönelik modern endüstriyel güç sistemleri oluşturmak için de gereklidir. Endüstri 4.0 ve ikili karbon hedefleri bağlamında rolü giderek daha hayati hale gelecektir.
