Ana sayfa / Haberler / Sektör Haberleri / FH61NE Yeni Enerji Manyetik Kilitleme Rölesi — PV İnvertörler ve AC Şarj İstasyonları için Güvenilir Güç Anahtarlama Çözümü

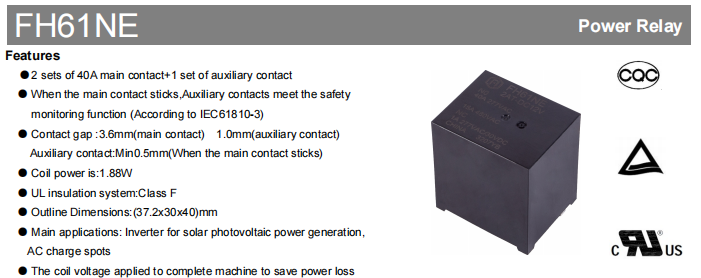

Fotovoltaik enerji üretimi, enerji depolama sistemleri ve elektrikli araç şarj tesisleri daha yüksek güce ve daha fazla verime doğru ilerlemeye devam ettikçe, röleler Sadece güvenilir yüksek akım anahtarlama kapasitesi değil, aynı zamvea güvenlik izleme, düşük güç tüketimi ve uzun vadeli operasyonel istikrar da sağlaması bekleniyor. Fanhar Electronics, yeni enerji ekipmanlarının uygulama gereksinimlerini karşılamak için FH61NE Serisi Yeni Enerji Manyetik Kilitleme Rölesini piyasaya sürdü. Ürün, 2 takım 40A ana kontak ve 1 takım yardımcı kontaktan oluşan bir kontak konfigürasyonuna sahiptir. Ana kontak yapıştığında, yardımcı kontak bir güvenlik izleme geri bildirim sinyali sağlar ve güvenlik izleme işlevlerine yönelik IEC 61810-3 gerekliliklerini karşılar. Röle, yalnızca 1,88 W'lık bobin güç tüketimiyle düşük güçlü bir manyetik kilitleme tasarımını benimser. F Sınıfı yalıtım sistemi ve kompakt mekanik yapıyla birleştiğinde, enerji açısından verimli çalışma ve uzun vadeli güvenilirlik için güneş PV invertörleri, AC şarj istasyonları ve EV şarj ekipmanları gibi yeni enerji uygulamalarının kapsamlı taleplerini karşılar. FH61NE Serisi elde edildi UL/cUL, TÜV ve CQC güvenlik sertifikalarına sahiptir ve yeni enerji güç ekipmanı uygulamalarında yaygın olarak kullanılmaktadır.
Yeni Enerji Ekipmanı Güç Kontrolü için 40A Yüksek Akım Anahtarlama Yeteneği

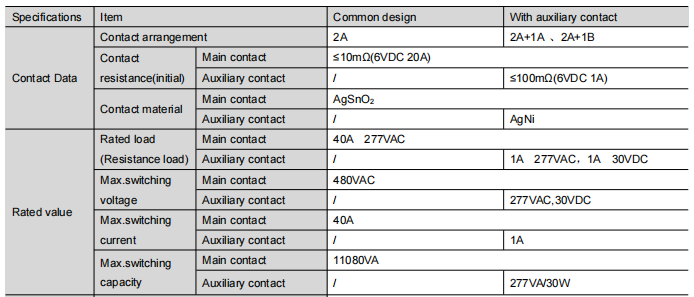

Yeni enerji ekipmanı, röle akımı anahtarlama kabiliyetine yüksek talepler getirmektedir. FH61NE yeni enerji ekipmanlarında yüksek akım yük kontrolünü destekleyen iki set 40A ana kontak içerir. Ana kontaklar, yeni enerji ekipmanlarındaki güç anahtarlama uygulamalarının kontak güvenilirliği gereksinimlerini karşılamak için mükemmel kaynak önleme ve iletken özellikler sağlayan AgSnO₂ kontak malzemesini kullanır. Temel özellikler aşağıdaki gibidir:
Bu elektriksel parametreler, FH61NE'nin PV invertörlerde ve AC şarj istasyonlarında devre anahtarlama ve kontrol işlevlerini güvenilir bir şekilde gerçekleştirmesini sağlar.
Gelişmiş Sistem Güvenliği için Yardımcı Temas Güvenliği İzleme Tasarımı
Yeni enerji ekipmanlarının operasyonel güvenlik açısından katı gereksinimleri vardır. FH61NE, güvenlik izleme ihtiyaçlarını karşılamak için yardımcı kontak seçenekleri sunar. Mevcut konfigürasyonlar şunları içerir:
2A 1A : İki adet normalde açık ana kontak, bir adet normalde açık yardımcı kontak
2A 1B : İki adet normalde açık ana kontak, bir adet normalde kapalı yardımcı kontak
Ana kontak sıkıştığında, yardımcı kontak sistem durumunun izlenmesi için geri besleme sinyalleri sağlar.
Yeni Enerji Ekipmanlarının Enerji Verimli Çalışması için Düşük Güçlü Manyetik Kilitleme Yapısı
FH61NE, aşağıdaki avantajlara sahip bir manyetik kilitlemeli röle yapısını benimser:
Bobin güç tüketimi: 1,88W
Sürdürülebilir voltaj aralığı : %40~%100 Un (ortam sıcaklığı 25°C); %50~%60 Un (ortam sıcaklığı 85°C)
Maksimum sürdürme voltajı : Bobin veri tablosuna bakın
Manyetik kilitleme tasarımı, röle tutma durumu sırasında sürekli enerji tüketimini önemli ölçüde azaltır. Bobin besleme geriliminin makinenin tamamına uygulanması, güç kaybından etkili bir şekilde tasarruf sağlar ve bu da onu yeni enerji ekipmanının enerji verimli çalışma gereksinimlerine daha uygun hale getirir.
Karmaşık Çalışma Ortamları için Yüksek Yalıtım Tasarımı ve Güvenilir Performans
FH61NE, elektrik güvenliği ile mekanik güvenilirliği dengeleyen yüksek yalıtımlı bir tasarıma ve kompakt yapıya sahiptir:

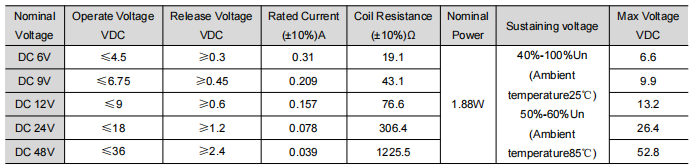

Esnek Sistem Tasarımı için Çoklu Bobin Gerilimi Seçenekleri
Farklı kontrol sistemleri farklı bobin voltajı konfigürasyonları gerektirir. Sistem entegrasyonunu kolaylaştırmak için FH61NE Serisi, aşağıdakiler dahil olmak üzere birden fazla DC bobin voltajı seçeneğiyle mevcuttur: 6VDC , 9VDC , 12VDC , 24VDC and 48VDC .
Her bir bobin seçeneği, 3,2 W nominal güç tüketimi ile tasarlanmış olup, mühendislerin röle platformunu değiştirmeden en uygun kontrol voltajını seçmesine olanak tanır. Standartlaştırılmış bobin tasarımı yalnızca çeşitli kontrol devreleriyle uyumluluğu arttırmakla kalmaz, aynı zamanda birden fazla voltaj platformu kullanan üreticiler için ürün geliştirmeyi de kolaylaştırır.
Daha Kolay Ürün Yükseltmeleri için Kompakt Platform Tasarımı
FH61NE serisi, farklı kontak konfigürasyonları ve bobin voltajı seçenekleriyle birleşik bir platform tasarımı sunarak üreticilere çeşitli yeni enerji ekipmanı uygulamaları geliştirmeleri için esnek bir temel sağlıyor.

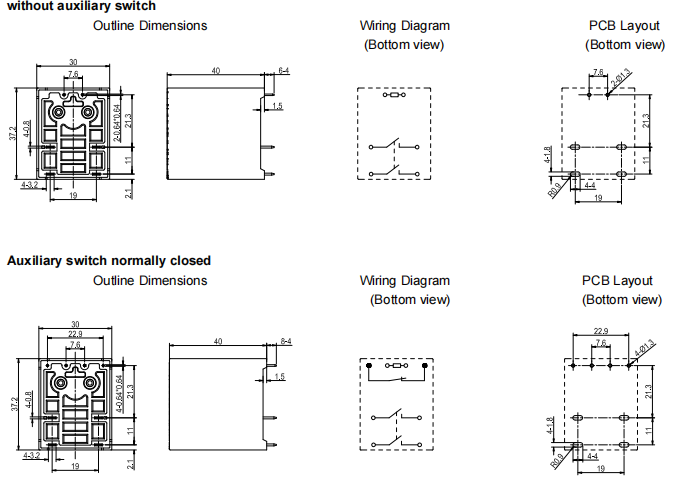

Tüm konfigürasyonlar aynı dış boyutları paylaşır 37,2 × 30 × 40 mm, aynı PCB düzeni, montaj alanı, yalıtım performansı ve mekanik yapıyla birlikte. Konfigürasyonlar arasındaki temel fark, tasarımcıların PCB tasarımını değiştirmeden uygun izleme fonksiyonunu seçmesine olanak tanıyan kontak düzenidir (2A, 2A 1A veya 2A 1B).
Bu ortak platform, ekipman üreticilerinin, mekanik kurulumu veya kart düzenini değiştirmeden yardımcı kontak izlemeyi (ana kontak yapıştığında güvenlik geri bildirimi için) tasarımlarına kolayca dahil etmelerini sağlar. Sonuç olarak geliştirme döngüleri kısaltılabilir, mühendislik maliyetleri azaltılabilir ve ürün standardizasyonu iyileştirilebilir.
FH61NE Serisi, güneş enerjisi invertörleri, AC şarj istasyonları ve EV şarj ekipmanlarında ölçeklenebilir çözümler arayan üreticiler için verimli ve pratik bir platform sağlar.

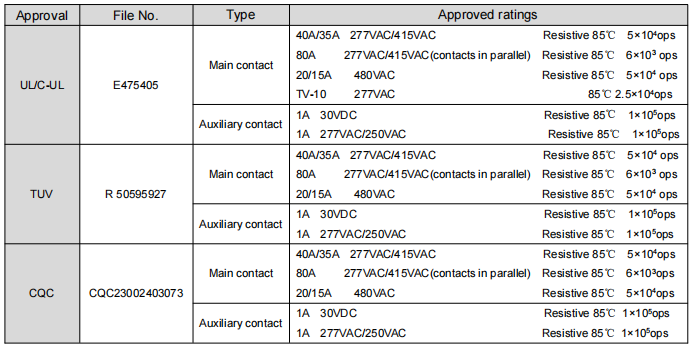

Güvenlik Onayları
FH61NE elde etti UL/cUL, TÜV ve CQC güvenlik sertifikaları. Ürün aynı zamanda AB RoHS/REACH çevre direktiflerine de uygundur. Fanhar Electronics başardı ISO9001 , ISO14001 ve ISO45001 uluslararası yönetim sistemi sertifikalarına sahiptir, 40'tan fazla ulusal patente sahiptir ve Ulusal Yüksek Teknoloji Kuruluşu ve İl Düzeyinde Ar-Ge Merkezi olarak tanınmaktadır.
Tipik Uygulamalar
FH61NE temel olarak aşağıdaki yeni enerji sektörlerinde kullanılmaktadır:
Bu uygulamalarda röle öncelikle güç anahtarlama kontrolü ve durum izleme işlevlerini yerine getirerek sistem için kararlı ve güvenilir akım kontrol çözümleri sağlar.
Sık sorulan sorular
S1: FH61NE ne tür bir röledir?
FH61NE, Zhejiang Fanhar Electronics Co., Ltd. tarafından geliştirilen ve çoğunlukla güneş enerjisi PV invertörlerinde ve AC şarj istasyonlarında kullanılan yeni bir enerji manyetik kilitleme rölesidir.
S2: FH61NE'nin maksimum akım değeri nedir?
FH61NE ana kontak nominal yükü 40A 277VAC'dir (dirençli yük), maksimum anahtarlama akımı 40A'dir.
S3: FH61NE yardımcı kontakları destekliyor mu?
Evet. FH61NE, 2A 1A (normalde açık yardımcı kontak) ve 2A 1B (normalde kapalı yardımcı kontak) versiyonlarını sunar. Ana kontak yapıştığında, yardımcı kontak sistem durumunun izlenmesi için geri bildirim sinyalleri sağlayarak IEC 61810-3 güvenlik izleme fonksiyonu gereksinimlerini karşılar.
S4: FH61NE'nin çalışma sıcaklığı aralığı nedir?
Çalışma sıcaklığı aralığı -40°C ~ 85°C olup, çeşitli bölgeler ve karmaşık endüstriyel ortamlar için uygundur.
Daha yüksek akım kapasitesi gerektiren uygulamalar için FH66NE160 önerilen seçimdir. 100A akım değeri civarında tasarlanan sistemler için FH66NE100 uygun çözümü sağlar.

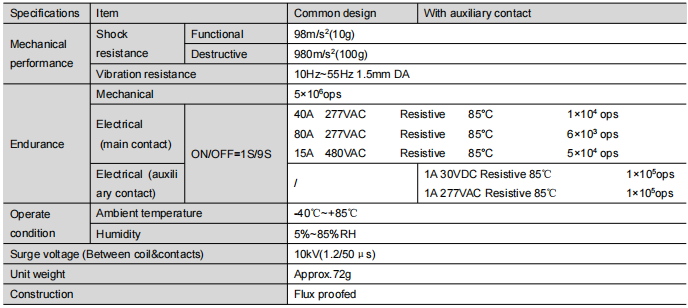

S5: FH61NE'nin mekanik ve elektriksel ömür değerleri nelerdir?
Mekanik ömür: 5×10⁶ işlemler
Elektriksel ömür (ana kontak): 40A 277VAC dirençli yükte (85°C) 1×10⁵ çalışma
Elektriksel ömür (yardımcı kontak): 1A 30VDC/277VAC dirençli yükte (85°C) 1×10⁵ işlemler
