W12T 40A Güç Rölesi | EV Şarjı, Fotovoltaik Sistemler ve Yeni Enerji Uygulamaları için PCB Rölesi

Yenilenebilir enerji sistemleri, elektrikli araçlar ve enerji depolama teknolojileri gelişmeye devam ettikçe, güç kontrol sistemleri daha yüksek anahtarlama kapasitesine, üstün yalıtım performansına ve uzun vadeli operasyonel güvenilirliğe sahip rölelere ihtiyaç duymaktadır. Bu gereksinimleri karşılamak için geliştirilen Fanhar W12T 40A Güç Rölesi elektrikli araçlar, şarj istasyonları ve fotovoltaik (PV) yenilenebilir enerji sistemleri için özel olarak tasarlanmıştır.

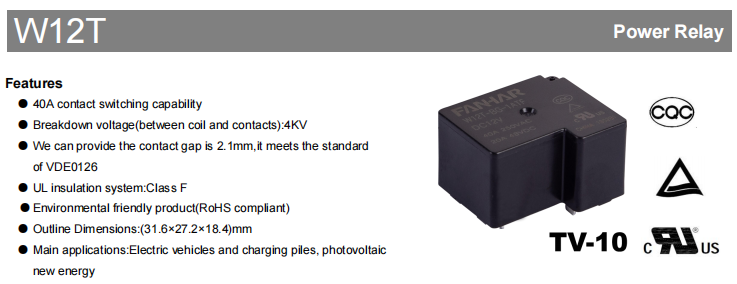

W12T'nin özellikleri 40A kontak anahtarlama özelliği maksimum dielektrik dayanım gerilimi Bobin ve kontaklar arasında 4000VAC ve isteğe bağlı bir ≥2,1 mm temas aralığı . Yüksek yükte anahtarlama performansı sağlarken aynı zamanda yeni enerji ekipmanlarındaki elektriksel yalıtım ve güvenlik gereksinimlerini de karşılar.

Yalnızca ölçüm yapan kompakt PCB montajlı tasarımla 31,6 × 27,2 × 18,4 mm W12T, çok çeşitli bobin voltajı seçenekleriyle mevcuttur 5V ila 110VDC . Seri, hem Standart Tip (900 mW bobin gücü) hem de BG Tipi (1400 mW bobin gücü) sunar. Röle elde edildi UL/cUL, TÜV ve CQC dünya çapındaki çeşitli pazarlarda kullanımını destekleyen sertifikalar.

Yüksek Güçlü Ekipmanlar için 40A Yüksek Akım Anahtarlama Yeteneği

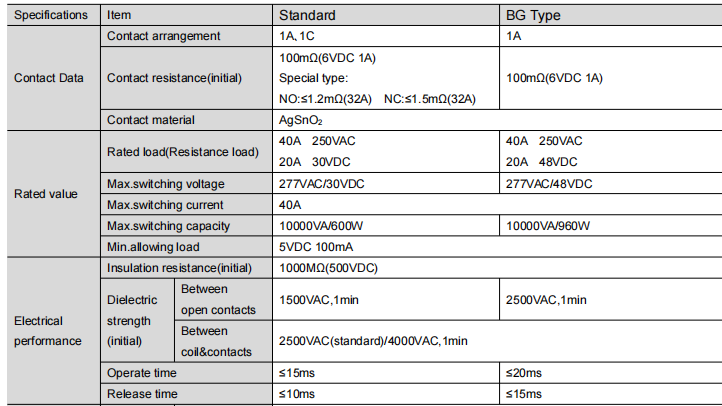

EV şarj yığınları ve PV invertörleri gibi yeni enerji ekipmanları, önemli miktarda akım taşıma kapasitesine sahip röleler gerektirir. W12T, 10.000VA maksimum anahtarlama kapasitesiyle 40A 250VAC nominal kontrol yüküne sahiptir.

DC yükleri için Standart Tip 20A 30VDC'yi desteklerken BG Tipi 20A 48VDC'yi destekler. Ayrıca NO≤1,2mΩ (32A) ve NC≤1,5mΩ (32A) ile özel düşük temas direnci türleri de mevcuttur. İzin verilen minimum yük 5VDC 100mA'dır ve küçük sinyal anahtarlamasından yüksek güçlü yük kontrolüne kadar geniş bir uygulama yelpazesine olanak tanır.

Gelişmiş Sistem Güvenliği için Yüksek Yalıtım Tasarımı

Elektrik yalıtımı, yüksek voltaj koşullarında çalışan yenilenebilir enerji ekipmanları için kritik bir gerekliliktir. W12T mükemmel elektrik yalıtımı özellikleri sunar:

Bobin ve kontaklar arasındaki maksimum dielektrik dayanım gerilimi: 4000VAC

Açık kontaklar arasındaki dielektrik dayanım gerilimi (BG Tipi): 2500VAC

İlk izolasyon direnci: 1000MΩ (500VDC'de)

UL Sınıf F yalıtım sistemi: Üstün yalıtım performansı, yüksek voltaj arızası ve sızıntı risklerini etkili bir şekilde önleyerek gelişmiş operasyonel güvenlik ve güvenilirliğe katkıda bulunur.

Daha Uzun Hizmet Ömrü için Yüksek Kaliteli AgSnO₂ Temas Malzemesi

W12T serisi, temas malzemesi olarak AgSnO₂ (gümüş-kalay oksit) kullanır. AgSnO₂ mükemmel ark erozyonu direnci, düşük ve istikrarlı temas direnci, iyi termal iletkenlik ve olağanüstü kaynak önleme performansı sergiler. Ark oluşumunu etkili bir şekilde azaltır ve röle servis ömrünü uzatır, sık sık değişen yüksek yüklü uygulamalarda bile istikrarlı elektrik performansını korur.

Zorlu Endüstriyel Ortamlarda Güvenilir Performans

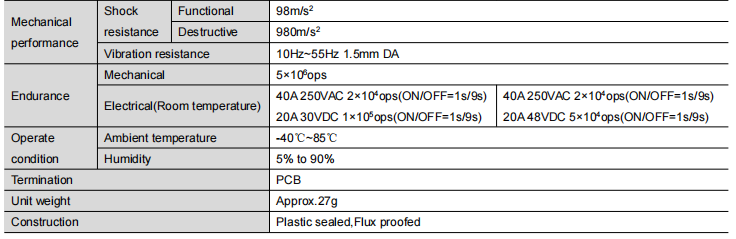

W12T, elektriksel performansının yanı sıra zorlu çalışma koşullarında uzun vadeli güvenilirlik sağlayacak şekilde tasarlanmıştır. Röle, -40°C ile 85°C arasındaki geniş ortam sıcaklığı aralığında çalışır ve bu da onu farklı iklimlerde kullanılan yenilenebilir enerji sistemleri ve endüstriyel ekipmanlar için uygun kılar.

Röle, 40A 250VAC dirençli yük altında 5.000.000 çalışmaya kadar mekanik ömür ve 20.000 çalışmaya, 20A 30VDC (Standart Tip) altında 100.000 çalışmaya ve 20A 48VDC (BG Tipi) altında 50.000 çalışmaya kadar elektriksel ömür sunar.

Çalışma süresi ≤15ms (Standart) / ≤20ms (BG) ve serbest bırakma süresi ≤10ms (Standart) / ≤15ms (BG)'dir. Röle ayrıca endüstriyel uygulamalarda yaygın olarak karşılaşılan titreşime ve mekanik şoklara dayanacak şekilde tasarlanmıştır.

Esnek Sistem Tasarımı için Çoklu Bobin Gerilimi Seçenekleri

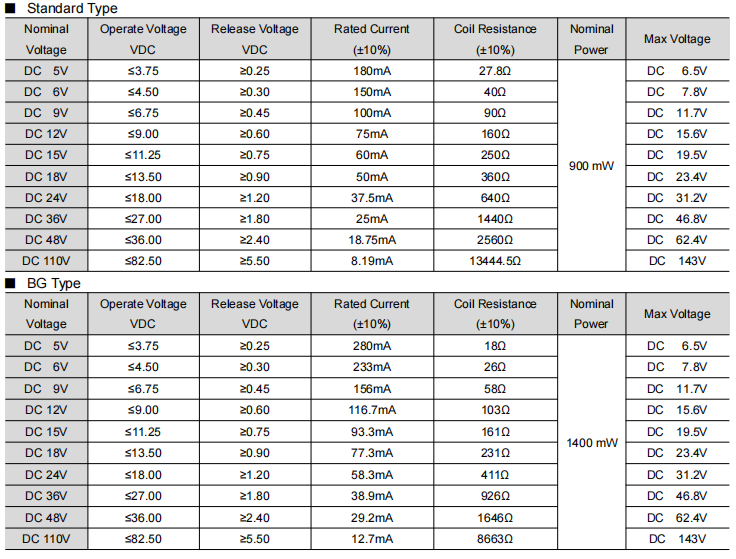

Farklı kontrol sistemleri farklı bobin voltajı konfigürasyonları gerektirir. Sistem entegrasyonunu kolaylaştırmak için W12T, 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC dahil olmak üzere birden fazla DC bobin voltajı seçeneğiyle mevcuttur.

Standart Tip bobinin nominal gücü 900 mW, BG Tipi ise 1400 mW'tır. Standartlaştırılmış bobin tasarımı yalnızca çeşitli kontrol devreleriyle uyumluluğu arttırmakla kalmaz, aynı zamanda birden fazla voltaj platformu kullanan üreticiler için ürün geliştirmeyi de kolaylaştırır.

Kolay Ekipman Entegrasyonu için Kompakt PCB Montaj Tasarımı

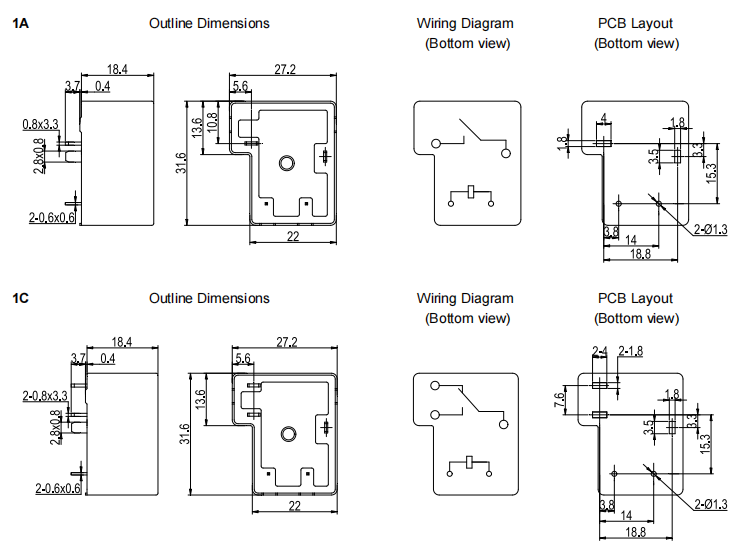

W12T'nin özellikleri compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Temiz ortamlarda (H₂S, SO₂, NO₂ ve tozdan arındırılmış), Flux korumalı tip önerilir. Bu kirleticileri içeren kirli ortamlarda Plastik contalı tip tavsiye edilir. Bu tasarım düşüncesi, rölenin hizmet ömrünü çeşitli endüstriyel ortamlarda etkili bir şekilde uzatır.

Tipik Uygulamalar

Yüksek akımlı güç anahtarlama uygulamaları için tasarlanan W12T, güvenilir anahtarlama performansı ve yüksek yalıtım kapasitesinin gerekli olduğu yenilenebilir enerji ve elektrikli araç sistemlerinde yaygın olarak kullanılır:

• Elektrikli araçlar (EV)
• Yeni enerjili araç şarj yığınları
• Fotovoltaik (PV) yenilenebilir enerji ekipmanları

Bu sistemlerde röle yaygın olarak güç kontrolü, ana devre anahtarlama ve güvenlik izolasyonu için kullanılır ve sistem güvenilirliğinin ve operasyonel güvenliğin artırılmasına yardımcı olur.

Standart Tip veya BG Tipi Nasıl Seçilir

W12T, Standart Tip ve BG Tipi olarak sunulmaktadır. Temel farklar aşağıda özetlenmiştir:

Genel endüstriyel kontrol ve standart güç anahtarlama uygulamaları için Standart Tip çoğu gereksinimi karşılar. Fotovoltaik sistemler, daha büyük kontak izolasyon mesafeleri gerektiren uygulamalar veya daha yüksek DC gerilim senaryoları için BG Tipi önerilir.
