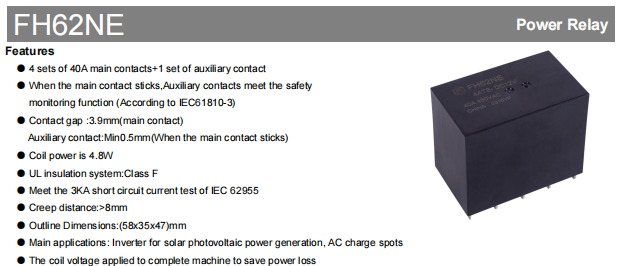

IEC 61810‑3 Güvenlik İzleme Özellikli FH62NE 40A Eew Enerji Rölesi – Solar İnvertörler ve AC Şarj İstasyonları için İdeal

Fotovoltaik sistemler, EV şarj istasyonları ve endüstriyel kontrol ekipmanları, elektrik güvenliği ve enerji verimliliği konusunda giderek daha yüksek talepler getirdiğinden, röleler yalnızca güvenilir anahtarlama performansı değil, aynı zamanda güvenlik izleme, düşük güçte çalışma ve uzun vadeli kararlılık da sağlamalıdır. FH62NE serisi yeni enerji rölesi Fanhar Electronics, yüksek yük kapasitesini, akıllı güvenlik izlemeyi, enerji tasarruflu çalışmayı ve uzun ömürlü tasarımı tek bir çözümde birleştirerek elektriksel performans, sistem güvenliği ve çevreye uyum sağlama konusunda katı gereksinimleri olan uygulamalar için son derece güvenilir bir güç anahtarlama çözümü sunar.

4 Takım 40A Ana Kontak 1 Yardımcı Kontak – Yüksek Akım Taşıma ve Güvenlik İzleme Bir Arada

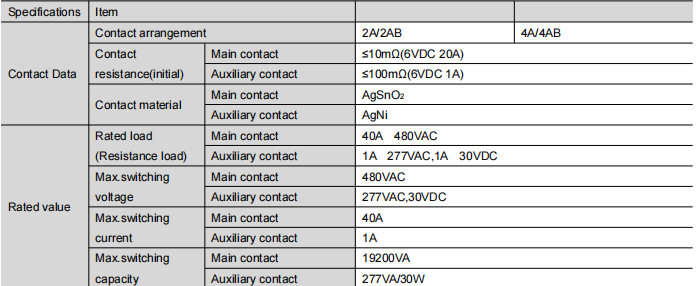

FH62NE 4 set 40A ana kontak ve 1 yardımcı kontak içerir:

Ana kişiler : 4 Form A (4A/4AB) normalde açık kontak, AgSnO₂ (gümüş kalay oksit) malzemesi kullanılarak, 40A @ 480VAC (dirençli), maksimum anahtarlama kapasitesi 19.200 VA, başlangıç kontak direnci ≤10 mΩ olarak derecelendirilmiştir.

Yardımcı kontak : 1 Form B normalde kapalı kontak, AgNi (gümüş nikel) malzeme kullanılarak, 1A @ 277VAC / 30VDC değerinde.

Temel güvenlik fonksiyonu : Bir arıza nedeniyle ana kontak kaynağı durumunda, yardımcı kontak minimum ≥0,5 mm boşlukla güvenilir bir şekilde açılabilir ve ana devrenin gerçek zamanlı güvenlik izlemesi için kontrol sistemine bir arıza sinyali gönderir. Bu, IEC 61810-3 güvenlik standardına uygundur. Ana kontak aralığı 3,9 mm olup yüksek voltaj izolasyon güvenliği sağlar.

FH62 data

F Sınıfı Yüksek Yalıtım Tasarımı, Yeni Enerji Uygulamalarının Yüksek Gerilim Gereksinimlerini Karşılar

Yeni enerji ekipmanları uzun süreler boyunca yüksek voltaj altında çalışarak mükemmel yalıtım performansı gerektirir. FH62NE, >8 mm kaçak mesafesine sahip F Sınıfı yalıtım sistemini (155°C) benimser ve yüksek voltaj arızasını ve sızıntısını etkili bir şekilde önler.

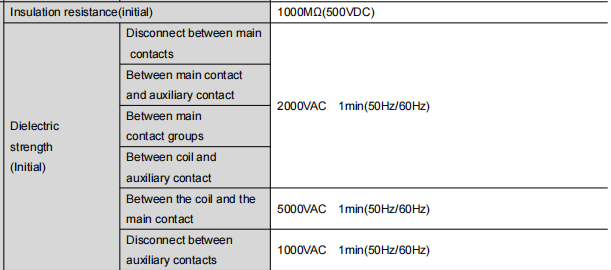

Dielektrik mukavemet kapasitesi:

FH62NE

Aşırı gerilim: relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Düşük Güçlü Tasarım

FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

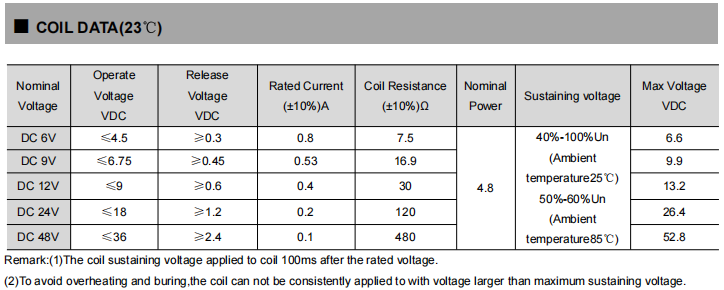

Bobin özellikleri (23°C'de):

FH62NE Coil

Çalışma süresi: ≤40 ms; Serbest bırakma süresi: ≤20 ms.

Zorlu Endüstriyel Ortamlar için Geniş Sıcaklık Aralığı ve Yüksek Güvenilirlik

FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Dayanıklılık derecelendirmeleri:

Mekanik ömür: 1.000.000 işlem
Elektriksel ömür: 30.000 işlem (40A/480VAC dirençli, AÇIK/KAPALI = 1s/9s)

Titreşim ve şok direnci:

Fonksiyonel titreşim: 10 Hz – 55 Hz, 1,5 mm genlik
Fonksiyonel şok: 98 m/s² (10g)
Yıkıcı şok: 980 m/s² (100g)

Kolay Sistem Entegrasyonu için Kompakt Boyut

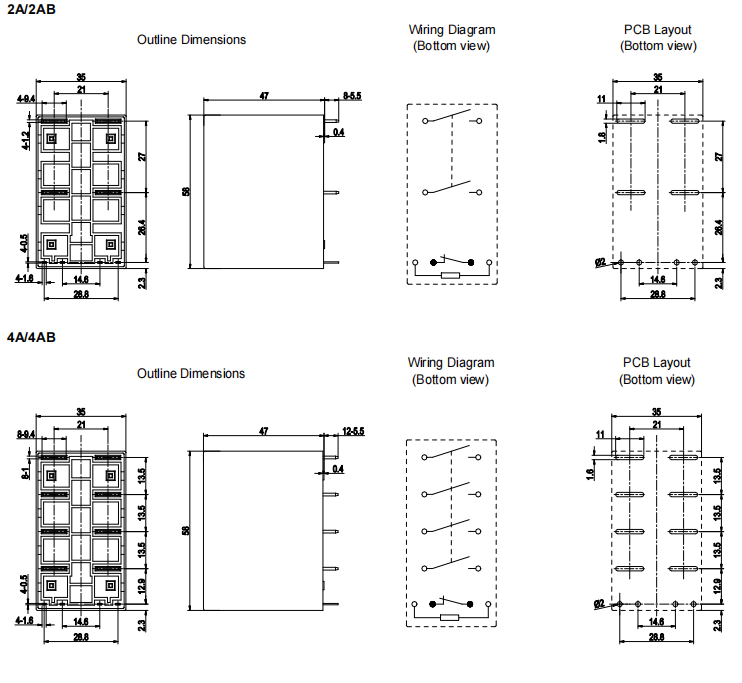

FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

FH62 Compact Size for Easy System Integration

Montaj ve lehimleme önerileri:

Montaj: PCB montajı önerilir

Lehimleme sıcaklığı: 260°C ± 5°C

Lehimleme süresi: 3 – 5 saniye

Montaj boyutu toleransı (belirtilmediği sürece): ±0,1 mm

Temel Uygulama Senaryoları

Yüksek akım taşıma kapasitesi, bağımsız güvenlik izlemesi ve kanıtlanmış tasarımıyla FH62NE, aşağıdaki alanlarda yaygın olarak kullanılır:

Güneş fotovoltaik invertörleri : DC giriş veya AC çıkış tarafında yük anahtarlama ve izolasyon için. Yüksek voltaj dayanımı, yüksek akım kapasitesi ve aşırı gerilim bağışıklığı, PV sistemlerde yaygın olan voltaj dalgalanmalarını ve anahtarlama geçişlerini etkili bir şekilde yönetir.

AC EV şarj istasyonları : Şarj kontrol devrelerindeki çekirdek anahtarlama bileşeni olarak ana kontaklar şarj akımını güvenli bir şekilde taşırken, yardımcı kontak ekstra bir güvenlik koruması katmanı sağlar.

Durum geri bildirimi gerektiren güvenlik açısından kritik sistemler : Yardımcı kişi, ana iletişim durumu hakkında teşhis bilgileri sunarak katı güvenlik gereksinimlerine sahip uygulamaların ihtiyaçlarını karşılar.

Sık sorulan sorular

S1: FH62NE ana kontaklarının nominal yükü nedir?

main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.

S2: Yardımcı kontağın işlevi nedir?

auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.

S3: FH62NE'nin bobin güç tüketimi nedir?

rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.

S4: FH62NE'nin elektriksel ömrü nedir?

40A/480VAC dirençli yük altında (AÇIK/KAPALI = 1s/9s), elektrik ömrü 30.000 işlemdir.

S5: FH62NE'nin bobin güç tüketimi nedir?

rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
