Akıllı Şebekelerde Rölelerin Uygulaması ve Gelecekteki Gelişimi

Küresel enerji dönüşümü benzeri görülmemiş bir hızla ilerliyor. Uluslararası Enerji Ajansı'na (IEA) göre, yenilenebilir enerji kaynakların 2030 yılına kadar küresel elektrik üretiminin yaklaşık %40'ını oluşturması beklenirken, yollardaki elektrikli araç sayısının 200 milyonu aşması öngörülüyor. Bu eğilim, elektrik şebekelerinin esnekliği, güvenilirliği ve etkileşimi konusunda son derece yüksek talepler getirmektedir. Akıllı Şebeke bir yanıt olarak ortaya çıktı; gelişmiş algılama, iletişim, kontrol ve bulut bilişimi geleneksel güç ağlarına entegre ederek, şebekeye "kendini algılama, kendi kendine karar verme ve kendini yenileme" yetenekleri kazandırdı.

Akıllı şebekenin geniş mimarisi içerisinde, röleler boyutları küçük olmasına rağmen, sistemin güvenli, istikrarlı ve verimli çalışması için hem "ilk savunma hattı" hem de "yürütme terminali" görevi görür. Arıza izolasyonu ve yük değiştirmeden ekipman korumasına ve enerji dağıtımına kadar birçok sorumluluğu üstlenirler. Bu makale temel ilkelerden yola çıkarak rölelerin temel uygulama senaryolarını sistematik olarak gözden geçirmektedir. akıllı şebekeler , şebeke performansındaki somut iyileştirmeleri analiz ediyor ve gelecekteki teknoloji evrim yollarını ileriye bakıyor. Son olarak, hızlı başvuru amacıyla sık sorulan soruların (FQA) bir listesi verilmiştir.

Röle Temelleri: Elektromıknatıstan Akıllı Terminale

Çalışma Prensibi ve Sınıflandırma

Röle otomatik bir elektrik anahtarıdır. Temel çalışma prensibi şudur: Giriş miktarı (voltaj, akım, sıcaklık, zaman vb. gibi) belirlenmiş bir eşiğe ulaştığında, bir elektromıknatıs veya elektronik devre kontakları harekete geçirerek yüksek güç devresinin açılıp kapanmasını kontrol eder. Teknik yollarına göre röleler şu şekilde sınıflandırılabilir:

Güç Sistemlerinde Geleneksel Roller

Kontrol fonksiyonu : Yüksek akımlı yükleri çalıştırmak için küçük akım sinyallerini kullanır ve uzaktan başlatma/durdurmayı mümkün kılar.

Koruma fonksiyonu : Aşırı akım, aşırı gerilim, düşük gerilim, kısa devre ve diğer anormallikleri tespit ederek arızalı devrelerin bağlantısını hızla keser.

Sinyal iletimi : Ekipman durumunu (kapalı/açık, alarm) izleme sistemleri için kuru kontak sinyallerine dönüştürür.

Akıllı Şebekelerde Rölelerin Beş Temel Uygulaması

Akıllı Trafo Merkezleri ve Ana Ekipman Kontrolü

Akıllı şebekeler, elektronik alet transformatörleri ve akıllı birincil ekipmanların (örneğin, akıllı devre kesiciler, bağlantı kesme anahtarları) yaygın olarak kullanıldığı dijital trafo merkezleri üzerine kuruludur. Röleler, GOOSE (Genel Nesne) alan kontrol aktüatörleri olarak görev yapar.Yönlendirilmiş Trafo Merkezi Olayı) birimlerin veya koruma ve kontrol cihazlarının birleştirilmesinden gelen komutlar sayesinde anahtarlama işlemlerini milisaniyeler içinde tamamlar.

Önemli bir durum : Çin'deki 220 kV akıllı trafo merkezi yenilemesinin ardından, geleneksel elektromanyetik rölelerin akıllı röle gruplarıyla değiştirilmesi, ortalama çalışma süresini 80 ms'den 15 ms'ye düşürerek sistemin arıza giderme hızını yaklaşık %80 artırdı.

Şebeke Arızası Özİyileşme ve Hızlı Yeniden Yapılanma

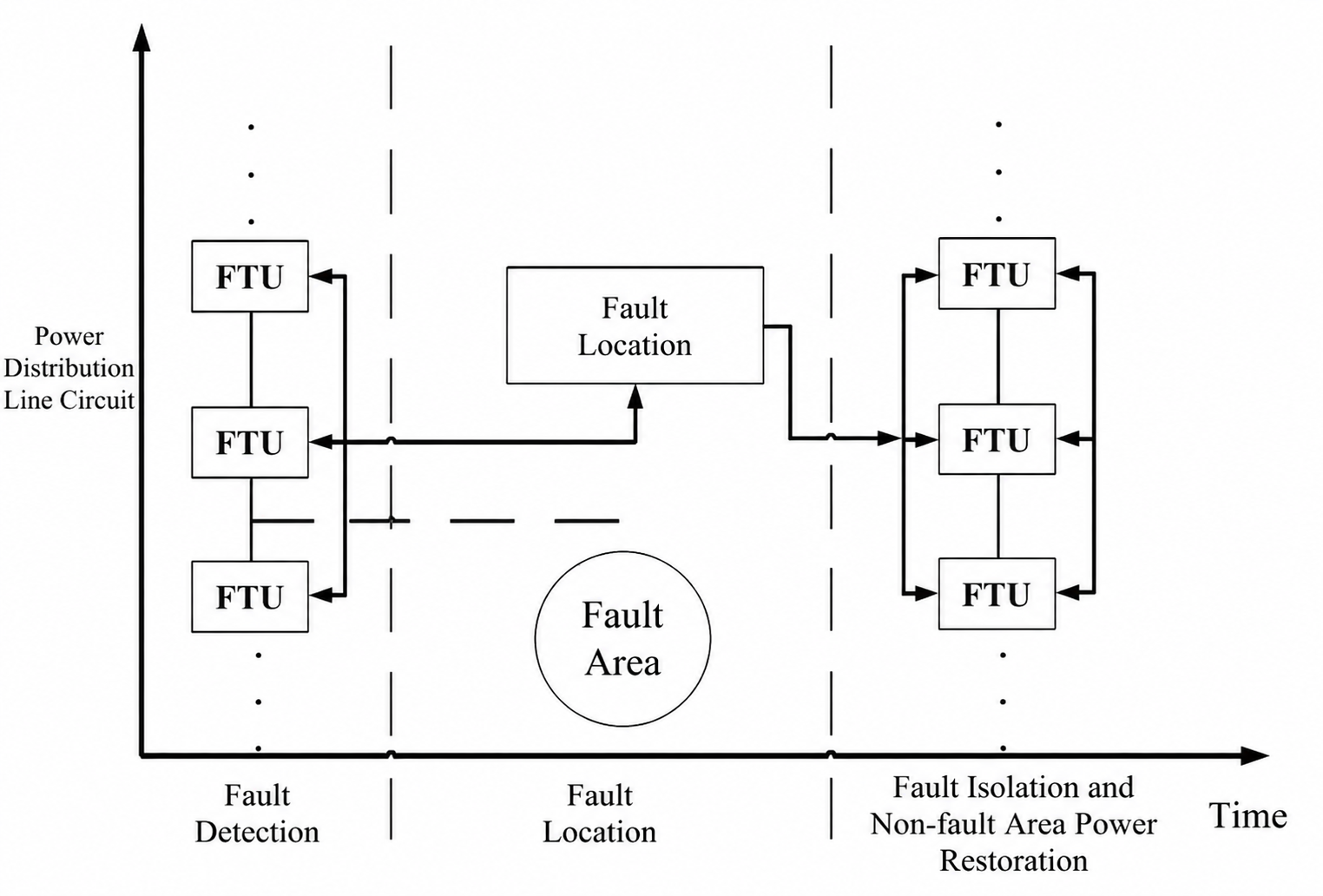

Akıllı şebekelerin “kendi kendini iyileştirme” yeteneği kapalı döngü sürecine dayanır: arıza tespiti → konum → izolasyon → restorasyon. Röleler bu süreçte ikili bir rol oynar:

Arıza izolasyonu: Hatta kısa devre oluştuğunda röleler anında devreye girerek arızalı bölgeyi ana şebekeden ayırır.

Otomatik yeniden yapılandırma: Besleyici otomasyonu (FA) mantığı aracılığıyla röleler, arızalı olmayan bölümleri yedek güç kaynaklarına aktarmak için bitişik anahtarları koordine ederek restorasyon süresini saatlerden dakikalara ve hatta saniyelere sıkıştırır.

Hassas Yük Kontrolü ve Talep Yanıtı

Güç arzı-talep dengesinin sıkı olduğu dönemlerde akıllı şebekeler, müşteri tarafındaki yükleri düzenlemek için talep yanıt (DR) mekanizmalarını kullanır. Röleler artık sadece “sabit anahtarlar” değil; yük toplama platformlarıyla birlikte çalışırlar:

Kullanım zamanı fiyat yanıtı: Fiyat sinyallerine göre röleler otomatik olarak bağlantıyı keser veyakritik yükler (örn. klimalar, EV şarj cihazları).

Acil durum yük atma: Frekans düştüğünde röleler, kesilebilir yükleri önceliğe göre sıralı olarak keserek büyük ölçekli kesintileri önler.

ABD Enerji Bakanlığı istatistiklerine göre, talep yanıtı için akıllı röleler kullanan ticari binalar, yaz aylarındaki yoğun yükleri %15 ila %25 oranında azaltabilir ve bu da bina sakinlerinin konforu üzerinde minimum etki yaratabilir.

Dağıtılmış Enerji Kaynaklarının (DER) Dost Şebeke Bağlantısı

Fotovoltaiklerin (PV), rüzgar enerjisinin, enerji depolamanın ve elektrikli araçların yaygın entegrasyonu, dağıtım ağlarını "tek yönlü radyal" sistemlerden "çift yönlü etkileşimli" sistemlere dönüştürüyor. DER ara bağlantı noktalarındaki rölelerin temel görevleri şunlardır:

Aktif adalanma önleme tespiti : Şebeke voltajı kaybolduğunda, bakım personelini tehlikeye atabilecek adalı çalışmayı önlemek için röleler dağıtılmış jeneratörlerin bağlantısını hızla keser.

Güç yumuşatma kontrolü : Hava koşullarına bağlı olarak röleler, enerji depolama cihazlarını dinamik olarak değiştirir veya güç dalgalanmalarını yumuşatmak için invertör çıkışlarını ayarlar.

Çok kaynaklı koordinasyon : Mikro şebekelerde röleler, ekonomik veya çevresel önceliklere göre farklı enerji kaynaklarını dağıtmak için “ağ geçidi anahtarları” görevi görür

Ekipmanın Tam Yaşam Döngüsü Sağlık Yönetimi

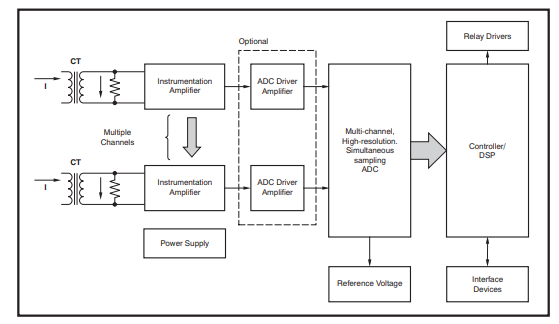

Modern akıllı röleler yerleşik sıcaklık, voltaj ve akım sensörlerini içerir ve IEC 61850 iletişim protokolünü destekler. İşlem sayısı, kontak aşınması ve çalışma süresi gibi durum verilerini yükleyebilirler. Makine öğrenimi modelleriyle birleştirilmiş bakım platformları, rölelerin kalan kullanım ömrünü tahmin ederek planlı bakım yerine duruma dayalı bakımı mümkün kılar ve İşletme ve Bakım maliyetlerini yaklaşık %30 ila %40 oranında azaltır.

Akıllı Şebekelerdeki Rölelerin Üç Boyutlu Değer Artışı

Gelecekteki Geliştirme Trendleri: Aktüatörden “Edge Decision Node”a

İstihbarat ve Yapay Zeka Entegrasyonu

Yeni nesil röleler, uç AI çiplerini entegre edecek ve yerel dalga biçimi özelliği tanımanın "yıldırım kaynaklı geçici arızalar" ile "kalıcı kısa devreler" arasında ayrım yapmasına olanak tanıyacak ve kör tekrar kapamanın sistem üzerindeki ikincil etkilerini önleyerek tekrar kapama stratejilerini bağımsız olarak seçecek. Kendi kendine öğrenen akıllı rölelerin 2028 yılı civarında pilot projelere girmesi bekleniyor.

Yazılım Tanımlı ve Sanallaştırma

Yazılım tanımlı güç sistemi konseptinin yükselişiyle birlikte, röle koruma mantığı artık sabit donanım parametreleri olarak kodlanmayacak, talep üzerine bulut tabanlı uygulamalar aracılığıyla yüklenecek. Örneğin, aynı donanım gündüzleri "PV ters gücü önleme" stratejisini çalıştırabilir ve geceleri "enerji depolama şarj/deşarj yönetimi" stratejisine geçerek "tek cihaz, çoklu kullanım" elde edebilir.

Yüksek Frekanslı Çalışma ve GenişBant Boşluğu Yarı İletkenleri

Silisyum karbür (SiC) ve galyum nitrür (GaN) cihazlarının olgunlaşması katılaşmayı zorluyorMHz seviyesinde yüksek frekans anahtarlamaya doğru durum röleleri. Bu, güç elektroniği transformatörlerinde (PET) ve orta gerilim DC dağıtım ağlarında (MVDC) kullanılan rölelerin hacmini %50'den fazla azaltacak ve kayıpları bire indirecekGeleneksel çözümlerin üçüncüsü.

Dijital Çift Tahrikli Çalıştırma ve Bakım

Gelecekte her röle, dijital ikiz platformda elektriksel, termal ve mekanik durumlarını gerçek zamanlı olarak yansıtan bir "sanal aynaya" sahip olacak. Simülasyon yoluyla potansiyel arıza modları haftalar öncesinden tahmin edilebilir, bu da optimum zaman aralığında değiştirmeye olanak tanıyarak gerçekten "sıfır plansız kesinti süresi" elde edilmesini sağlar.

Sonuç

Akıllı şebekelerin "küçük ama kritik" bir bileşeni olan röleler, basit elektromekanik anahtarlardan algılama, iletişim, kontrol ve hesaplamayı entegre eden çok işlevli akıllı terminallere doğru gelişmiştir. Enerji kullanım verimliliğinin artırılmasında, tedarik güvenilirliğinin arttırılmasında ve sistem güvenliğinin sağlanmasında yeri doldurulamaz bir rol oynarlar. Gelecekte yenilenebilir enerji kaynaklarının yüksek oranda yaygınlaştığı, yüksek güç elektroniği içeriğine ve yüksek dijitalleşmeye sahip şebekelerle karşı karşıya kalan röleler, daha akıllı, daha hızlı, daha esnek ve daha güvenilir olma yönünde gelişmeye devam edecek. Standardizasyon çabalarıyla birleşen teknolojik inovasyon, röle endüstrisini küresel karbon nötrlüğü hedeflerine yönelik sağlam bir temel destek sağlamaya birlikte yönlendirecektir.
