FH63NE 120A Yüksek Akımlı Yeni Enerji Rölesi – Fotovoltaik Enerji Depolama ve Endüstriyel Güç Kaynakları için Tasarlandı

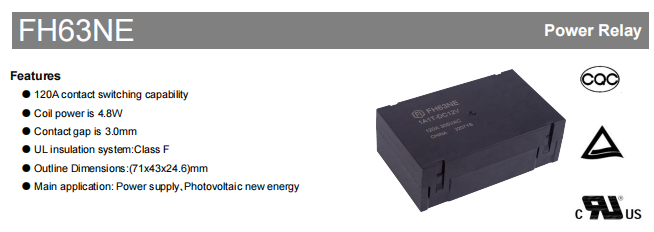

FH63NE yüksek performanslı, yüksek akımlı bir yeni enerji rölesi FANHAR tarafından fotovoltaik (PV) yeni enerji ve güç kaynağı sistemleri için geliştirilmiştir. 120A kontak anahtarlama özelliğine, 71 mm × 43 mm × 24,6 mm boyutlara, F Sınıfı UL yalıtım sistemine ve 3,0 mm kontak aralığına sahiptir. Olağanüstü elektrik performansı, sağlam güvenlik tasarımı ve kapsamlı uluslararası sertifikalarla FH63NE, PV invertörler, enerji depolama sistemleri ve endüstriyel güç kaynakları gibi zorlu uygulamalar için ideal bir seçim haline geldi.

Yeni enerji endüstrisindeki hızlı büyümenin arka planına karşı, PV invertörlerin ve güç dönüşüm sistemlerinin (PCS) kurulu kapasitesi önemli ölçüde artmakta ve yeni enerji rölelerinin eşleştirilmesine yönelik talebi artırmaktadır. EV şarj yığınlarında, PV invertörlerinde ve enerji depolama sistemlerinde temel elektronik anahtarlama bileşenleri olarak yeni enerji AC röleleri, yüksek voltaj, yüksek akım, yüksek yalıtım gücü ve uzun elektrik ömrüne yönelik katı gereksinimleri karşılamalıdır. FH63NE, tam olarak bu sektör trendine yanıt vermek üzere geliştirildi ve yüksek akım, yüksek güvenilirliğe sahip rölelere yönelik acil pazar ihtiyacını etkili bir şekilde karşılıyor.

Temel Elektriksel Özellikler: Yük Kapasitesi, Tepki, Yalıtım ve Temas Malzemesi

Yüksek Yük Kapasitesi

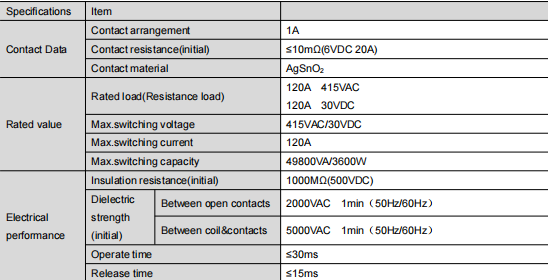

FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

Hızlı Tepki ve Uzun Ömür

röle Hızlı yanıt için ≤30ms çalışma süresi ve ≤15ms serbest bırakma süresine sahiptir. Mekanik dayanıklılık 1×10⁶ operasyondur. Elektrik ömrü ayrıca 120A 415VAC rezistif yük ile (ON/OFF = 1s/9s) 85°C ortam sıcaklığında 1×10⁶ çalışma süresine ulaşır. Bu dayanıklılık, benzer yüksek akım röleleri arasında mükemmeldir ve PV sistemlerinin uzun vadeli kararlılık gereksinimlerini karşılar.

Üstün Yalıtım ve Dielektrik Dayanımı

FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

Gelişmiş İletişim Malzemesi

FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

Bobin Özellikleri ve Enerji Verimli Tasarım

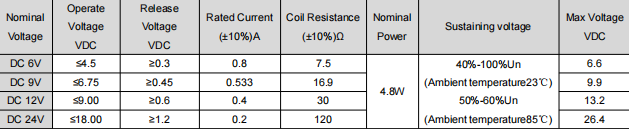

FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

Seçim İpuçları:

coil rated voltage should match the control system supply, considering power fluctuations.

Bobin ısınmasını azaltmak için tutma voltajı fonksiyonunu kullanın (%40~%100 Un), ancak tutma voltajının çalışma voltajından düşük olmadığından ve maksimum sürekli voltajı aşmadığından emin olun.

Bobin direnci 85°C'de artar ve çalışma voltajı buna göre değişir; Pratik uygulamalarda yeterli marja izin verin.

Güvenlik Onayları ve Uyumluluk

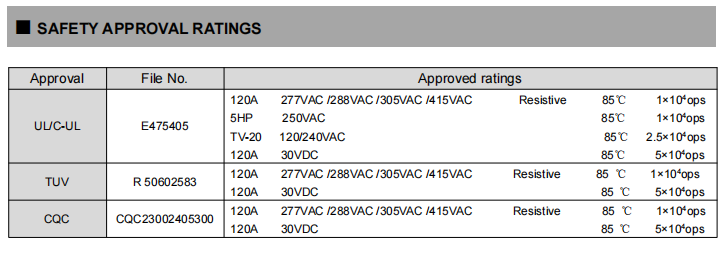

FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

Çevresel Uyumluluk ve Mekanik Performans

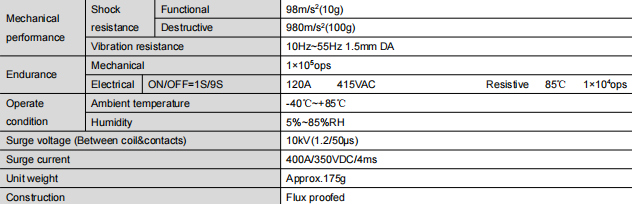

FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

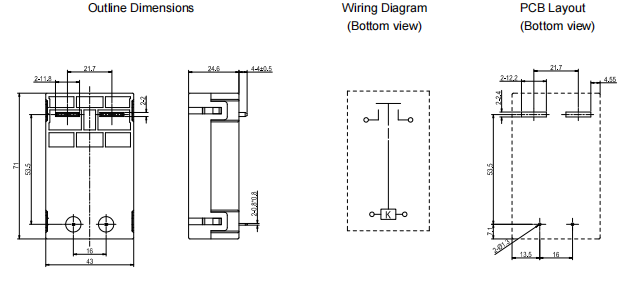

Boyutlar ve Kurulum Notları

Dış boyutlar: 71×43×24,6 mm (U×G×Y).

Pim aralığı ve PCB düzeni: Belirtilen toleranslar olmayan boyutlar için, ≤1mm tolerans ±0,2mm, 1mm~5mm tolerans ±0,3mm, ≥5mm tolerans ±0,5mm; PCB düzeninin belirtilmemiş toleransı her zaman ±0,1 mm'dir.

Lehimleme: Bakır yük terminalleri – önerilen lehimleme sıcaklığı 260°±5°, süre 3–5 saniye; Bobin veya kontakların zarar görmesini önlemek için uzun süreli yüksek sıcaklıktan kaçının.

Koruma: Akı geçirmez yapı, dalga lehim akısı kirliliğine karşı dayanıklıdır ancak temizleme solventlerine batırılmamalıdır.

Taşıma: Temas deformasyonunu veya parametre sapmasını önlemek için düşürmekten veya harici darbelerden kaçının.

Tipik Uygulama Senaryoları

120A yüksek akım anahtarlama kapasitesi ve yüksek güvenilirliği ile FH63NE öncelikle aşağıdaki alanlarda kullanılır:

Fotovoltaik yeni enerji : Güneş enerjisi sistemlerinde AC tarafı güvenlik bağlantısının kesilmesi için uygun, PV dizisini ve yüksek akım döngü kontrolünü destekler.

Güç Kaynakları : Endüstriyel güç kaynakları ve UPS sistemleri için yük anahtarlama.

EV Şarj Yığınları : Elektrikli araç şarj ekipmanı için akım açma/kapama kontrolü.

Geniş çalışma sıcaklığı aralığı ve mükemmel yalıtımı ve gerilime dayanıklı tasarımı, onu özellikle zorlu dış mekan ve endüstriyel ortamlar için uygun kılar.
