Düşük Enerjili Kontrol Yollarında Küçük Sinyal Rölesinin İşlevi
A sinyal rölesi ölçüm veya kontrol sinyalini bozabilecek gürültü veya temas direnci yaratmadan, düşük akım, düşük voltaj devrelerini güvenilir bir şekilde anahtarlamak için üretilmiştir. Ağır yük akımlarını kesmek için tasarlanmış güç rölesinden farklı olarak, sinyal rölesi genellikle miliamper ile düşük amper aralığındaki akımları yönetir ve ham anahtarlama kapasitesi yerine kontak stabilitesi için optimize edilmiştir.
Bu bileşenler bir kontrol sisteminde algılama ve karar verme arasındaki sınırda bulunur. Bir sıcaklık probu, bir yakınlık sensörü veya bir ölçüm devresi sıklıkla, bir kontrol cihazına veya göstergeye ulaşmadan önce yönlendirilmesi, izole edilmesi veya diğer sinyallerle mantıksal olarak birleştirilmesi gereken zayıf bir elektrik sinyali üretir. Bu yönlendirme işi, küçük bir sinyal rölesinin karttaki yerini kazandığı yerdir.

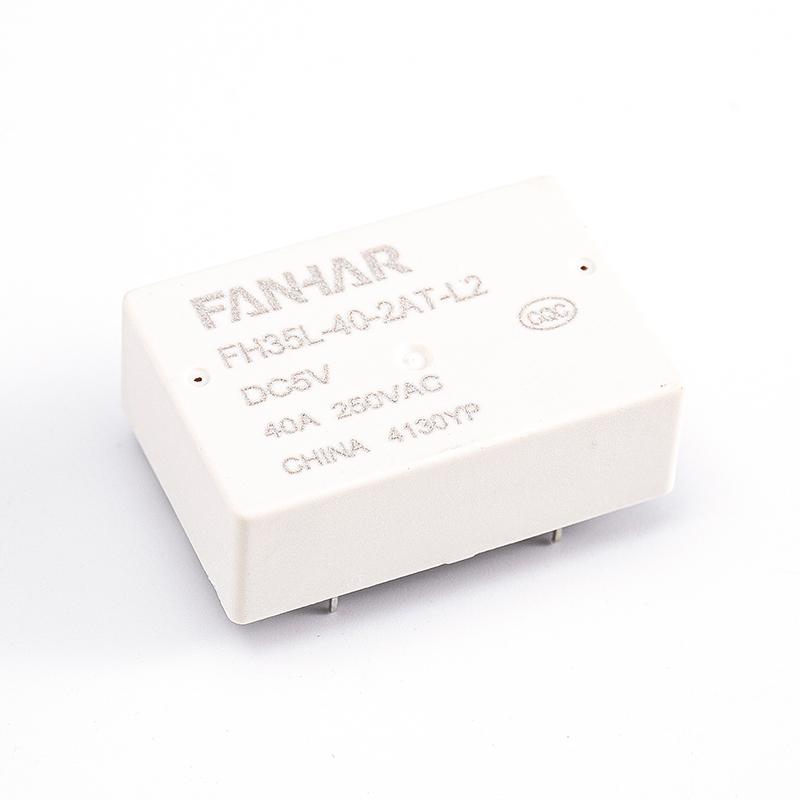

Kontrol ve enstrümantasyon devrelerinde PCB düzeyinde montaj için tasarlanmış kompakt bir sinyal rölesi.
Tipik yapı, altınla parlatılmış veya paladyum temas yüzeylerini tercih eder çünkü bunlar, aksi takdirde çok düşük akımlarda aralıklı iletime neden olacak oksit oluşumuna direnç gösterir; bu, kuru devre arızası olarak bilinen bir arıza modudur. Bobin voltajları genellikle 3 volt ila 24 volt DC arasında değişir ve endüstriyel kontrolörlerde, ölçüm panellerinde ve iletişim ekipmanlarında bulunan mantık seviyesi kaynaklara uygundur.
- Yoğun PCB düzenlerine uygun kompakt kaplama alanı
- Düşük bobin gücü tüketimi, genellikle yarım watt'ın altında
- Ark direnci yerine sinyal seviyesi güvenilirliği için seçilen kontak malzemeleri
- Çoğullama, test ekipmanı ve enstrümantasyon panellerinde sık kullanım
Röle Anahtar Olarak Nasıl Çalışır: Bobin Enerjilendirmesinden Kontak Kapanmasına Kadar
Röle özünde elektromekanik bir çeviricidir: küçük bir kontrol sinyalinin, ikisi arasında herhangi bir doğrudan elektrik bağlantısı olmadan ayrı bir devreyi yönetmesine izin verir. Akım bobin sarımından aktığında ortaya çıkan manyetik alan, armatürü bobin çekirdeğine doğru çeker. Bu mekanik hareket, anahtarlamalı devrenin durumunu değiştirerek bir kontak setini fiziksel olarak açar veya kapatır.
Normalde Açık ve Normalde Kapalı Kontak Davranışı
Çoğu röle normalde açık (NO), normalde kapalı (NC) veya her ikisinin birleşimi olarak belirtilir. Normalde açık bir kontak, bobine enerji verilene kadar bağlantısız kalırken, normalde kapalı bir kontak, bobin armatürü çekene kadar bağlı kalır. Tasarımcılar, bir güç kaybı sırasında kontrol edilen devrenin varsayılan olarak etkin veya etkin olmayan duruma geçmesi gerekip gerekmediğine bağlı olarak bu yapılandırmalar arasında seçim yapar.
Anahtarlama Röle Devresindeki Tasarım Faktörleri
Bir röle daha büyük bir kart düzeninde anahtar olarak çalıştığında, birkaç ikincil etkinin yönetilmesi gerekir. Kontak yerleştiğinde kısa bir mekanik tıkırtı olan kontak sıçraması, hızlı mantık devrelerinde yanlış geçişler yaratabilir. Bobin veya kontak boyunca yerleştirilen ark bastırma bileşenleri, endüktif yük kesildiğinde oluşan voltaj artışlarını azaltır. Milyonlarca işlemle ölçülen mekanik ömür genellikle elektrik ömründen çok daha yüksektir, çünkü elektrik ömrü gerçekte anahtarlanan akım ve gerilime bağlıdır.
Elektrik Röle Çeşitleri ve Her Birinin Nereye Uyduğu
Her uygulama aynı aktarma mimarisini gerektirmez. Yanlış tipin seçilmesi genellikle daha sonra kontakların erken aşınması, istenmeyen gürültü bağlantısı veya panelin servis aralığının altında kalan mekanik ömür olarak ortaya çıkar.
| Röle Tipi | Tipik Temas Derecelendirmesi | Anahtarlama Hızı | En Uygun Bağlam |
|---|---|---|---|
| Elektromekanik | 1A'dan 10A'ya | 5 ila 15 milisaniye | Genel kontrol panelleri, kilitler |
| Kamış | 0,5A veya daha az | 1 milisaniyenin altında | Kapalı, düşük sinyalli anahtarlama |
| Katı Hal | Tasarıma göre değişir | Milisaniyenin altında, mekanik sıçrama yok | Yüksek döngülü, titreşime yatkın ortamlar |
| Mandallama | 1A'dan 5A'ya | 5 ila 10 milisaniye | Pille çalışan veya arıza korumalı durum saklama |
| Zaman Gecikmesi | 1A'dan 10A'ya | Ayarlanabilir gecikme aşaması | Sıralama ve başlatma şaşırtıcı |
Bu elektrik röle tipleri arasında, elektromekanik ve reed aileleri sinyal seviyesi uygulamalarında hakimdir; katı hal çeşitleri ise anahtarlama frekansının veya mekanik aşınmanın sınırlayıcı bir faktör haline geldiği durumlarda zemin kazanmaktadır.
Akım Trafosunun Temelleri: Devreyi Kesmeden Yükün Ölçülmesi
A akım trafosu röleden farklı bir amaca hizmet eder, ancak ikisi sıklıkla aynı panelde bulunur. CT, bir devreyi değiştirmek yerine, büyük bir birincil akımı küçük, güvenli bir şekilde ölçülebilen bir ikincil akıma ölçeklendirirken, ölçüm devresini yüksek akım iletkeninden elektriksel olarak izole edilmiş halde tutar.
Mevcut bir iletkenin etrafına kelepçe tarzı kurulum için boyutlandırılmış pencere tarzı bir akım transformatörü.
Temel Yapı Stilleri
Panel izlemede kullanılan çoğu akım transformatörü üç fiziksel biçimden birine girer:
- Birincil iletkenin çekirdekteki bir açıklıktan geçirildiği pencere veya toroidal çekirdek
- Sabit bir iletken çubuğun birincil dönüşü oluşturduğu çubuk tipi
- Düşük akım uygulamaları için birincil iletkenin çekirdek boyunca birçok kez sarıldığı birincil yara
Her tip, birincil akımın bir sayacı, koruma rölesini veya izleme girişini besleyen ikincil çıkışla nasıl ilişkili olduğunu açıklayan 100:5 gibi belirtilen bir oranla belirtilir. Bunun sağladığı izolasyon, CT'lerin iletkenle doğrudan temas olmadan akımın gözlemlenmesi gereken her yerde standart ekipman olmasının önemli bir nedenidir.
Sinyal Rölesi Kontakları ve Güç Rölesi Kontakları: Yan Yana Görünüm
Sinyal seviyesi ve güç seviyesi rölesi arasındaki farklar, kontak davranışı tek başına açıklanmak yerine doğrudan karşılaştırılınca netleşir.
İletişim Güncel Aralığı
Sinyal rölesi: 2A'nın altında. Güç rölesi: 10A ve üzeri.
Bobin Gücü Çekişi
Sinyal rölesi: 0,5W'ın altında. Güç rölesi: 1W veya daha fazla.
Tipik İzolasyon Gerilimi
Sinyal rölesi: 1000V ila 1500V. Güç rölesi: 2500V veya daha yüksek.
| Özellik | Sinyal Rölesi | Güç Rölesi |
|---|---|---|
| İletişim Malzemesi Önceliği | Oksidasyon direnci | Ark ve ısı direnci |
| Tepki Süresi | 3 ila 8 milisaniye | 10 ila 20 milisaniye |
| Ortak Yerleştirme | PCB veya DIN rayı sinyal panoları | Motor kontrol ve yük panelleri |
Röle Kontağı Güvenilirliği: Anahtarlama Ömrünü Uzatan Tasarım Faktörleri
Yıllarca hizmet verebilecek bir röle kontağı, anahtarlanan akım minimum ıslatma akımının altına düşerse birkaç hafta içinde arızalanabilir, çünkü kontak yüzeyi hiçbir zaman yüzey oksidasyonunu kırmaya yetecek kadar akım görmez.
Kontak güvenilirliği nadiren sadece bobin veya mekanik parçalarla ilgilidir. Bir röle kontağının sahada ne kadar süre güvenilir kalacağını çeşitli koşullar belirler:
- Aralıklı iletimi önlemek için sinyal seviyesi kontakları için minimum ıslatma akımı korunmalıdır
- Endüktif yükler boyunca sönümleyici ağlar, kontak açıldığı anda ark oluşumunu azaltır
- Yalıtımlı muhafazalar, açıktaki endüstriyel konumlara toz ve nem girişini sınırlar
- Mobil veya dönen ekipmanlarda ortam titreşimi ve şok değerleri önemlidir
A röle Yalıtılmış kontak muhafazası ile panel montajlı kurulum için yapılandırılmış düzenek.
Paketleme hatları, tekstil üretim zeminleri ve dış mekan inşaat ekipmanı muhafazaları gibi havadaki partiküllerin, nemin veya titreşimin rutin olduğu tesislerde çevresel sızdırmazlık özellikle önem kazanmaktadır.
İzleme Sistemlerinde Sinyal Röleleri ve Akım Trafolarının Birlikte Çalıştığı Yer
Birçok panel tasarımında akım trafosu ve sinyal rölesi bağımsız olarak kullanılmak yerine eşleştirilmiştir. CT, izlenen bir devredeki akımı sürekli olarak algılayarak, ölçekli bir sinyali koşullandırma aşamasına besler. Bu sinyal tanımlanmış bir eşiği geçtiğinde, bir sinyal rölesi, düşük voltaj kontrol devresini izlenen yüksek akım iletkenine maruz bırakmadan bir alarmı, kilitlemeyi veya göstergeyi tetiklemek için durum değiştirir.
Paketleme Hattı İzleme Tekstil Makinesi Koruması Bina Otomasyonu Endüstriyel Ölçüm Panoları
Bu eşleştirme, CT'nin algılama fonksiyonunu sağladığı ve rölenin anahtarlama kararını sağladığı aşırı akım alarmlarında, yük atma mantığında ve ekipman koruma devrelerinde sıklıkla görülür; her biri aslında inşa edildiği işi yapar.
Belirleyiciler için Pratik Seçim Kontrol Listesi
Bir kontrol paneli için röle veya CT seçimini tamamlamadan önce, spesifikasyon sorularından oluşan kısa bir liste üzerinde çalışmak faydalı olacaktır:
- Beklenen yük akımı, ani koşullar için marj da dahil olmak üzere sinyal rölesinin nominal aralığına rahatça giriyor mu?
- Cihazın hizmet ömrü boyunca çalışacağı ortam sıcaklığı aralığı nedir?
- Montaj şekli faktörü, PCB, eklenti veya DIN rayı olsun, panel düzeniyle uyumlu mu?
- Uygulamanın düzenleyici ortamı için izolasyon voltajı ve sertifika gereklilikleri karşılanıyor mu?
- Günde kaç anahtarlama döngüsü bekleniyor ve bu, nominal mekanik ve elektrik ömrüyle eşleşiyor mu?
- Akım trafoları için belirtilen oran ölçüm veya koruma cihazının giriş aralığına uyuyor mu?
Sıkça Sorulan Sorular
S1: Küçük bir sinyal rölesini tipik olarak hangi akım aralığı tanımlar?
Küçük sinyal röleleri genellikle 2 amperin altındaki akımları değiştirecek şekilde derecelendirilmiştir; enstrümantasyon dereceli birçok parça, düşük sinyal seviyelerinde kontak güvenilirliğini korumak için 1 amperin oldukça altında derecelendirilmiştir.
S2: Bir akım trafosunun neden tanımlanmış bir orana ihtiyacı vardır?
Oran, bağlı ölçüm cihazına veya koruma cihazına, ikincil çıkış akımının gerçek birincil akımla nasıl ilişkili olduğunu söyler ve yüksek akım iletkeniyle doğrudan temas olmadan doğru okumalara olanak tanır.
S3: Bir röle hem anahtar hem de sinyal izolasyonu için kullanılabilir mi?
Evet, bir röle doğası gereği kontrol devresini anahtarlamalı devreden izole eder; bu, hem gücü değiştirmek hem de elektriksel olarak ayrı sistemler arasında bir kontrol sinyali iletmek için kullanılmasının bir nedenidir.
S4: Sinyal seviyesi röle kontaklarında erken arızaya ne sebep olur?
En yaygın neden, kontağın minimum ıslatma akımının altında çalışmasıdır, bu da yüzey oksidasyonunun oluşmasına izin verir ve sonunda güvenilir iletimi engeller.
S5: Bir izleme devresinde CT ve röle değerleri nasıl eşleştirilmelidir?
CT'nin ikincil çıkış aralığı, beslediği ölçüm veya röle cihazının giriş aralığıyla aynı hizada olmalı ve rölenin kontak değeri, sonuçta aşağı yönde geçiş yapacağı yükle eşleşmelidir.
