Ana sayfa / Haberler / Sektör Haberleri / FH67NE 200A/270A yeni enerji rölesi | Fotovoltaik, Pil Depolama ve Endüstriyel Ekipmanlar için Yüksek Akımlı 1000VAC Anahtar

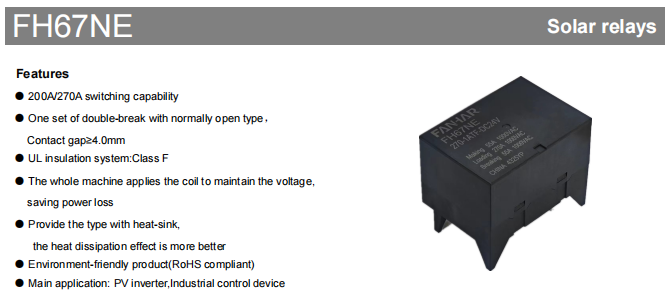

Ürüne Genel Bakış
FH67NE yüksek performanslı, yüksek güçlü bir yeni enerji rölesi Zhejiang Fanhar Electronics (FANHAR) tarafından fotovoltaik yeni enerji ve endüstriyel yüksek yük uygulamaları için geliştirilmiştir. 200A ve 270A olmak üzere iki kontak anahtarlama özelliği seçeneği mevcuttur ve tek bir çift kesicili, normalde 4,0 mm veya daha fazla kontak aralığına sahip açık kontaklar içerir. Kontak malzemesi olarak AgSnO₂ kullanan röle, sırasıyla 220.000VA ve 275.000VA maksimum anahtarlama kapasitesiyle 1000VAC'de 220A (200A versiyonu) veya 275A'ya (270A versiyonu) kadar anahtarlama yapabilir. Olağanüstü elektrik performansı, sıkı güvenlik tasarımı ve kapsamlı uluslararası sertifikalarla FH67NE, PV invertörler, enerji depolama sistemleri ve endüstriyel kontrol ekipmanları gibi zorlu uygulamalarda temel anahtarlama bileşeni haline geldi.
Küresel PV kurulu kapasitesi artmaya devam ettikçe ve enerji depolama endüstrisi hızla genişledikçe, yeni enerji sistemleri, yüksek akım taşıma kapasitesi, yüksek voltaj güvenlik marjları ve uzun vadeli güvenilirlik açısından rölelere giderek daha sıkı gereksinimler getirmektedir. FH67NE, tam olarak Fanhar'ın bu endüstri trendine yanıt olarak geliştirilen, yüksek güçlü, yüksek güvenlikli ve düşük enerji tüketimli rölelere yönelik acil pazar ihtiyacını etkili bir şekilde karşılayan amiral gemisi yeni enerji rölesi ürünüdür.
Seçim Kılavuzu: 200A ve 270A Versiyonlarının Karşılaştırılması
FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| Parametre | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nominal Akım (taşıma) | 200A | 270A |
| Maks. Anahtarlama Akımı | 220A | 275A |
| Maks. Anahtarlama Kapasitesi | 220.000VA | 275.000VA |
Her iki versiyon da kontak aralığı (≥4,0 mm), yalıtım sınıfı (Sınıf F), bobin parametreleri ve genel boyutlar açısından aynıdır. Seçim öncelikle sistemin gerçek yük akımına ve anahtarlama kapasitesi gereksinimlerine dayanmalıdır.
Temel Teknik Avantajlar
Yüksek Gerilim Güvenliği için Çift Kesici Yapı
product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Yüksek Sıcaklık ve Uzun Ömür için F Sınıfı Yalıtım Sistemi
UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Gelişmiş Termal Yönetim için İsteğe Bağlı Isı Emici Tasarımı
FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Çevreyle Uyumlu ve Global Olarak Uyarlanabilir
product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

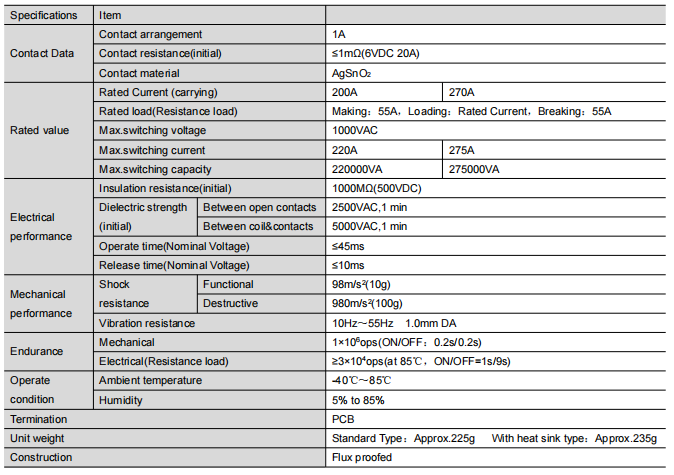

Çekirdek Elektrik Performansı
Yük Kapasitesi
FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
İletişim Güvenilirliği
Başlangıç kontak direnci ≤1mΩ'dur (6VDC 20A'da test edilmiştir), son derece düşük iletim kayıpları sağlar ve yüksek akım uygulamalarının katı düşük ısı gereksinimlerini karşılar.
Yalıtım ve Dielektrik Dayanım
İlk izolasyon direnci 1000MΩ'a ulaşır (500VDC'de test edilmiştir). Dielektrik güç performansı olağanüstüdür: açık kontaklar arasında 2500VAC/1 dak ve bobin ile kontaklar arasında 5000VAC/1 dak, sistem için geniş güvenlik marjları sağlar.
Tepki Süresi
Çalışma süresi (nominal voltajda) ≤45ms, serbest bırakma süresi (nominal voltajda) ≤10ms, PV invertörlerin ve diğer ekipmanların hızlı anahtarlama kontrol taleplerini karşılamak için hızlı ve güvenilir yanıt sunar.
Bobin Özellikleri ve Enerji Verimli Çalışma
FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Nominal Gerilim | Çalışma Gerilimi (VDC) | Serbest Bırakma Gerilimi (VDC) | Nominal Akım (±%10) | Bobin Direnci (±%10) | Nominal Güç | Gerilimin sürdürülmesi | Maksimum Gerilim |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | %55~%100Un (Ortam sıcaklığı23°C) %55~%60Un (Ortam sıcaklığı85°C) | DC7.2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4mA | 20.3Ω | DC10.8V | ||
| DC12V | ≤9,00 | ≥0,60 | 333,3mA | 36Ω | DC14.4V | ||
| DC 24V | ≤18,00 | ≥1,20 | 166,7mA | 144Ω | DC28.8V | ||
| DC48V | ≤36,00 | ≥2,40 | 83,3mA | 576Ω | DC57.6V |
Operasyon Notları:.
coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Bobinin aşırı ısınmasını ve hasar görmesini önlemek için, maksimum destekleme voltajını aşan voltajı sürekli olarak uygulamayın. maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Tipik Uygulama Senaryoları
PV sistemlerinde temel anahtarlama elemanı olan FH67NE, hem DC hem de AC taraflarında güvenli açma/kapama kontrolünü gerçekleştirir. 200A/270A yüksek akım taşıma kapasitesi, yüksek güçlü PV dizilerinin mevcut taleplerini kolayca yönetirken, ≥4,0 mm kontak aralığı ve 5000VAC bobin-kontak dayanım voltajı, yüksek voltaj uygulamaları için önemli güvenlik marjları sağlar.
Enerji Depolama Sistemleri (ESS)
Akü enerji depolama sistemlerinde FH67NE, akü şarj/deşarj kontrolü ve koruması için kullanılır. Manyetik mandallı tasarımının sağladığı düşük güç tüketimi, ESS'nin katı enerji verimliliği gereklilikleriyle mükemmel uyum sağlarken geniş çalışma sıcaklığı aralığı, dış mekan depolama dolapları ve benzeri ortamlarda kararlı çalışmayı sağlar.
Endüstriyel Kontrol Ekipmanları
Yüksek güçlü endüstriyel ekipman yük anahtarlaması için FH67NE son derece güvenilir bir açma/kapama kontrol çözümü sunar. Mükemmel titreşim ve şok direnci ve 1 milyona kadar operasyona kadar mekanik ömrü, onu çeşitli zorlu endüstriyel saha ortamlarıyla baş edebilme yeteneğine sahip kılar.
Sertifikalar ve Kalite Güvencesi
FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Ulusal bir yüksek teknoloji kuruluşu olan Fanhar Electronics, ISO9001 Kalite Yönetim Sistemi, ISO14001 Çevre Yönetim Sistemi ve ISO45001 İş Sağlığı ve Güvenliği Yönetim Sistemi sertifikasına sahiptir. Şirket, yıllık satış gelirinin %5 ila %8'ini Ar-Ge'ye yatırmaktadır ve 40'tan fazla ulusal faydalı model ve buluş patentine sahiptir. Tasarım, hammadde tedariki ve üretimi kapsayan tam prosesli kalite kontrol sistemi, her FH67NE rölesinin tutarlı ve güvenilir kalite sunmasını sağlar.
Sonuç
FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Sıkça Sorulan Sorular
S1: FH67NE 200A ve 270A versiyonları arasındaki temel farklar nelerdir?

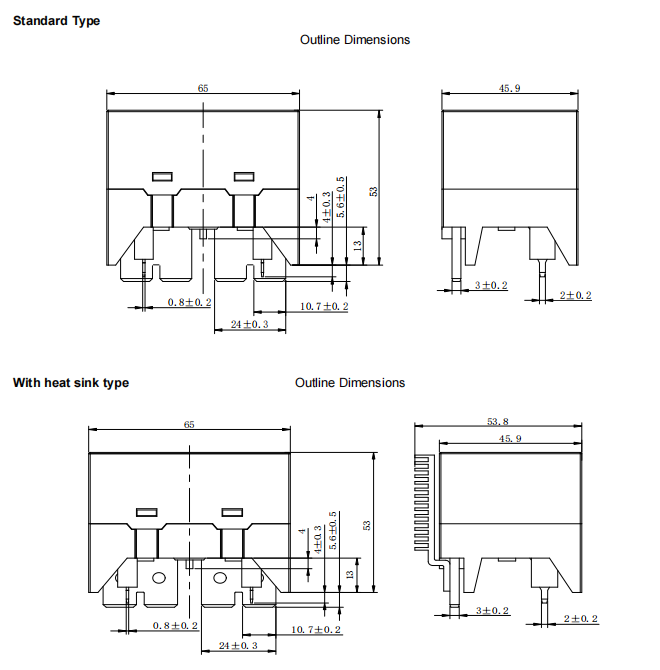

core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
S2: ≥4,0 mm temas aralığı ne gibi pratik faydalar sağlar?
large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
S3: Isı emici modeli hangi senaryolar için önerilir?
heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
S4: FH67NE'nin çevresel uyumluluğu nedir?
Çalışma sıcaklığı aralığı -40°C~85°C, nem aralığı %5~%85. Titreşim direnci 10Hz~55Hz/1,0mm DA, şok direnci işlevsel 98m/s² (10g) ve yıkıcı 980m/s² (100g), dış mekan PV istasyonları ve endüstriyel dağıtım gibi çeşitli zorlu ortamların gereksinimlerini karşılar.
S5: Örnekler veya teknik destek sağlanabilir mi?
Fanhar Electronics, müşteri gereksinimlerine göre numune tedarikini ve teknik seçim yardımını destekler. Özel özelleştirme ihtiyaçları için (yapısal, parametre ayarlamaları vb.), daha fazla yardım için lütfen Fanhar satış veya teknik destek ekibiyle iletişime geçin. Bu ürün tanıtımı yalnızca referans amaçlıdır. Teknik özellikler önceden bildirilmeksizin değiştirilebilir. En son teknik belgeler için lütfen Fanhar satış ekibiyle iletişime geçin.
