Kilitleme Röleleri İçin Tam Kılavuz: Çalışma Prensiplerinden Seçim ve Uygulamaya Kadar

Mandallama Röleleri Nasıl Çalışır?

Çekirdek Bileşenler

Bir kilitleme rölesinin temel bileşenleri şunları içerir:

Bobin : Manyetik alan oluşturmak için kullanılan, genellikle düşük dirençli bakır telden yapılmış tek bobinli veya çift bobinli yapı.

Armatür ("küçük indükleme anahtarı" olarak da bilinir) : Anahtarın "geçidi" görevi gören küçük, hareketli metal parça.

Kalıcı Mıknatıs (manyetik kilitleme tipi için) : Güç kesildikten sonra armatürü yerinde tutmak için kullanılır.

Mekanik Mandal (mekanik mandallama tipi için) : Fiziksel bir kilitleme mekanizması.

Detaylı Çalışma Prensibi

Bobine kısa bir akım darbesi uygulandığında, üretilen manyetik alan, armatürü bir kontak konumundan diğerine hareket etmeye yönlendirir, böylece devreyi tamamlar veya keser. Önemli olan nokta, bu darbe sona erdikten sonra armatürün, sürekli güce ihtiyaç duymadan, manyetik kuvvete (manyetik kilitleme türleri için) veya mekanik bir mandala (mekanik kilitleme türleri için) güvenerek mevcut konumunda sağlam bir şekilde kalmasıdır. Yalnızca ters darbe uygulandığında etkinleşecek ve sıfırlanacaktır.

KAPAMADA gecikme zamanlayıcıları gibi uygulamalarda, çift sargılı mandallı rölelerin çalışma sırası daha karmaşıktır: ayarlanan bobinden (S) akım aktığında, dahili manyetik devrede manyetik akı üretilir, armatürü çekmek için elektromanyetik kuvvet oluşturulur, normalde açık kontağı kapatır ve normalde kapalı kontağı açarak ayar durumunu korur. Düşmede gecikme sona erdiğinde, sıfırlama bobininden (R) akım akar ve kapalı normalde açık kontağın açılmasına ve açık normalde kapalı kontağın tekrar kapanmasına neden olur.

Kilitleme Rölelerinin Ana Tipleri

Tutma Mekanizmasına Göre Sınıflandırma

Bobin Yapısına Göre Sınıflandırma

Darbe Röleleri

Bu, entegre elektronik direksiyon devresine sahip özel tipte bir manyetik kilitleme rölesidir. Giriş darbesinin polaritesinin değiştirilmesini gerektirmez; her darbe sinyali aldığında, durumunu otomatik olarak değiştirir (bir anahtar gibi dönüşümlü olarak AÇIK/KAPALI arasında geçiş yapar). Güç uygulandığında dahili devre otomatik olarak rölenin mevcut konumunu belirler ve karşı bobine enerji verir.

Darbe röleleri, her konumda tek bir düğme kullanılarak bir konveyörün birkaç noktadan çalıştırılması ve durdurulması gibi aynı cihazın birden çok düğme kullanılarak birden çok konumdan kontrol edilmesi için idealdir.

Kilitlemeli Röle ve Kilitlemesiz Röle: Ayrıntılı Karşılaştırma

Kilitleme Rölelerinin Temel Avantajları

Son Derece Düşük Güç Tüketimi: Kilitlemeli rölelerin en belirgin avantajı budur. Yalnızca durum değiştirme anında güç tükettiklerinden, uzun vadeli uygulamalarda enerji tasarrufu etkisi önemlidir. Mandallama tasarımı, yalnızca AÇIK/KAPALI anahtarlama sırasında akım akışını sağlayarak ekipmanın enerji tasarrufuna önemli ölçüde katkıda bulunur.

Durum Belleği: Elektrik kesintisinden sonra sıfırlama devresi gerektirmeden son durumu otomatik olarak korur. Akıllı anahtarlardaki hafıza fonksiyonu gibi, güç kaybından sonra durumun korunmasını gerektiren uygulamalar için özellikle uygundur.

Düşük Bobin Isı Üretimi: Sürekli enerjilendirme gerekli olmadığından bobin sıcaklık artışı çok düşüktür, bu da ekipmanın güvenilirliğini ve ömrünü artırmak için faydalıdır.

Pille Çalışan Cihazlara Uygun: Sıfır statik güç tüketimi özelliği, onu IoT cihazları ve akıllı sayaçlar gibi pille çalışan uygulamalar için ideal bir seçim haline getirir.

Ana Uygulama Senaryoları

Endüstriyel Otomasyon

Endüstriyel sayma ve sıralama sistemleri: Durum belleği için iki durumlu karakteristikten yararlanın.

Motor kontrol devreleri: KAPAMADA gecikme rölelerinde, hassas fren kontrolü elde etmek için kilitleme röleleri kullanılır.

Paketleme makineleri: Birden fazla ünitenin birleşik kontrolü.

Güç ve Enerji

Akıllı sayaçlar: Düşük güç tüketimi, uzun süreli çalışma, ön ödeme kontrol fonksiyonlarına olanak sağlar.

PV invertörler: Sık anahtarlama, toprak hatası tespit devreleri.

Yüksek voltajlı DC güç kaynakları: Devre anahtarlama.

Test ve İletişim

Telekomünikasyon ekipmanları: Telefon santral sistemleri.

Otomatik test ekipmanı: Test sinyali değiştirme.

Seçim Kılavuzu: Doğru Kilitleme Rölesi Nasıl Seçilir?

Kilitleme rölelerini seçmek için önerilen senaryolar:

Güç tüketimine duyarlı uzun süreli çalışma: örneğin pille çalışan cihazlar, IoT terminalleri.

Elektrik kesintisinden sonra durumu koruma gerekliliği: örneğin akıllı anahtarlarda hafıza fonksiyonu, ekipman durumunun korunması.

Sınırlı bobin ısı üretimi: Yüksek yoğunluklu kurulum ortamları.

Birden fazla yerden kontrol ihtiyacı: örneğin bina aydınlatması, konveyör kontrolü.

Sıradan röleleri seçmek için önerilen senaryolar:

Maliyete duyarlı uygulamalar: Basit ev aletleri kontrolü gibi uzun vadeli durum saklamaya gerek yoktur.

Basit kontrol mantığı: Karmaşık sürücü devrelerine gerek yok.

Titreşimli ortamlar: Manyetik kilitleme röleleri daha zayıf titreşim direncine sahiptir.

Anahtar Seçim Parametreleri

Bobin Tipi: Tek bobin ve Çift bobin. Çift bobin basit kontrol sunar ancak daha fazla pin gerektirir; tek bobin ise yerden tasarruf sağlar ancak bir polarite anahtarlama devresine ihtiyaç duyar.

Kontak Derecelendirmesi: Yük akımı ve voltajına göre seçim yapın. Örneğin bazı seri ürünler birkaç ampere kadar akımları anahtarlayabilirken, sinyal devrelerine uygun modeller daha küçük akım kapasitelerine sahiptir.

Güç Tüketimi Gereksinimleri: Bobin çalışma gücüne dikkat edin. Piyasada ultra düşük güç tüketimine sahip ürünler mevcuttur.

Montaj Yöntemi: PCB montajı, Yüzey Montaj Teknolojisi (SMT) veya eklenti. Alanın kısıtlı olduğu uygulamalar için ultra minyatür yüzeye monte modeller seçilebilir.

Çevresel Uyumluluk: Sıcaklık, nem, titreşim vb.'yi göz önünde bulundurun. Mekanik mandallama türleri, termal döngü altında daha istikrarlı performans sunar.

Teknoloji Geliştirme Trendleri

Enerji tasarrufu ve emisyon azaltımına yönelik küresel talebin artmasıyla birlikte kilitleme röleleri, sıfır statik güç tüketimi özellikleri nedeniyle daha geniş bir uygulama alanı kazanıyor. Ana geliştirme eğilimleri şunları içerir:

Daha Düşük Bobin Güç Tüketimi: Manyetik devre tasarımını optimize ederek ve yeni malzemeler kullanarak çalışma güç tüketimini sürekli olarak azaltır.

Daha Küçük Boyut: Belirli yüzeye monte röleler gibi yüksek yoğunluklu kurulum gereksinimlerine uyum sağlama.

Daha Yüksek İletişim Kapasitesi: Düşük güç tüketimini korurken yük kapasitesini artırır.

Akıllı Entegrasyon: Daha akıllı kontrol için yerleşik elektronik devrelere sahip darbe röleleri.

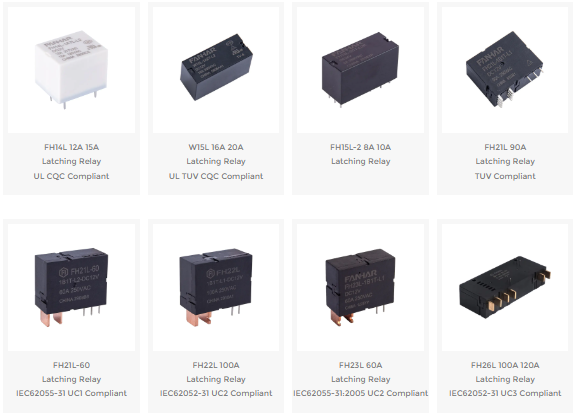

Kilitleme Rölesi Ürünlerimizi Keşfedin

FANHAR Electronics olarak yüksek performans sunuyoruz mandallama rölesis modern akıllı evlerin, endüstriyel kontrolün, yeni enerji sistemlerinin ve ötesinin talepleri için tasarlandı. 30'dan fazla seri ve yüzlerce spesifikasyonla portföyümüz, anahtarlama kapasitesi, enerji verimliliği ve güvenilirlik arasında mükemmel bir denge sunar

Sıkça Sorulan Sorular

S1: Darbe rölesi ile sıradan manyetik kilitlemeli röle arasındaki fark nedir?

Darbe rölesi yerleşik bir elektronik yönlendirme devresine sahiptir, bu nedenle kutupların tersine çevrilmesini gerektirmez; her darbe, durumu otomatik olarak değiştirir (basmalı düğme anahtarı gibi). Sıradan manyetik mandallı röleler harici polarite kontrolü veya ayrı sargılar gerektirirken, çok konumlu tek düğmeli kontrol için idealdir.

S2: Düşmede gecikmeli zamanlayıcı uygulamalarında neden yaygın olarak çift bobinli röleler kullanılıyor?

Çünkü KAPAMADA gecikme, net ayar (başlangıç ​​zamanlaması) ve sıfırlama (zamanlama sonu) işlemlerini gerektirir. Çift bobinli röleler, bu iki eylemin bağımsız olarak kontrol edilmesine olanak tanıyarak net ve güvenilir zamanlama mantığı sağlarken polarite değiştirmenin ekstra karmaşıklığını ve gürültü risklerini de ortadan kaldırır.

S3: Röle seçerken kontak akımı değeri için ne kadar marj bırakılmalıdır?

Genel bir kural olarak yük akımını kontak değerinin %80'inin altında tutun (dirençli yükler için). Endüktif veya kapasitif yükler için (motorlar, kapasitörler, lambalar), daha büyük bir marj bırakın (<%50 önerilir) ve ani akımı dikkate alın. Maksimum anahtarlama gücü ve voltaj eğrileri için daima veri sayfasına bakın.

S4: Manyetik kilitleme röleleri yüksek frekanslı anahtarlama (örn. PWM) için kullanılabilir mi?

Tavsiye edilmez. Manyetik kilitlemeli röleler düşük frekanslı anahtarlama için tasarlanmıştır (en fazla dakikada birkaç kez). Yüksek frekanslı çalışma, mekanik ömrü önemli ölçüde kısaltır ve sıfır güç avantajını ortadan kaldırır. Yüksek frekanslı uygulamalar için katı hal röleleri veya MOSFET'ler kullanın.

S5: Seçtiğim rölenin uygun olup olmadığını nasıl doğrulayabilirim?

Gerçek yükle bir test yapılması (en kötü durum ani akım koşulları dahil), en az 1.000 sürekli anahtarlama döngüsü gerçekleştirilmesi ve kontak sıcaklığı yükselişinin, bobin sıcaklığı artışının ve kontak direnci değişikliklerinin izlenmesi önerilir. Ayrıca uygulama ortamı gerekliliklerine uygunluğu sağlamak için titreşim ve güç kapalıyken tutma testleri de gerçekleştirin.
