Elektromekanik Röle ile Katı Hal Röle Arasındaki Fark Nedir? – EMR ve SSR'nin Açıklaması

Elektromanyetik Röleler ve Katı Hal Rölelerinin Çalışma Prensipleri

Elektromanyetik Röle (EMR)

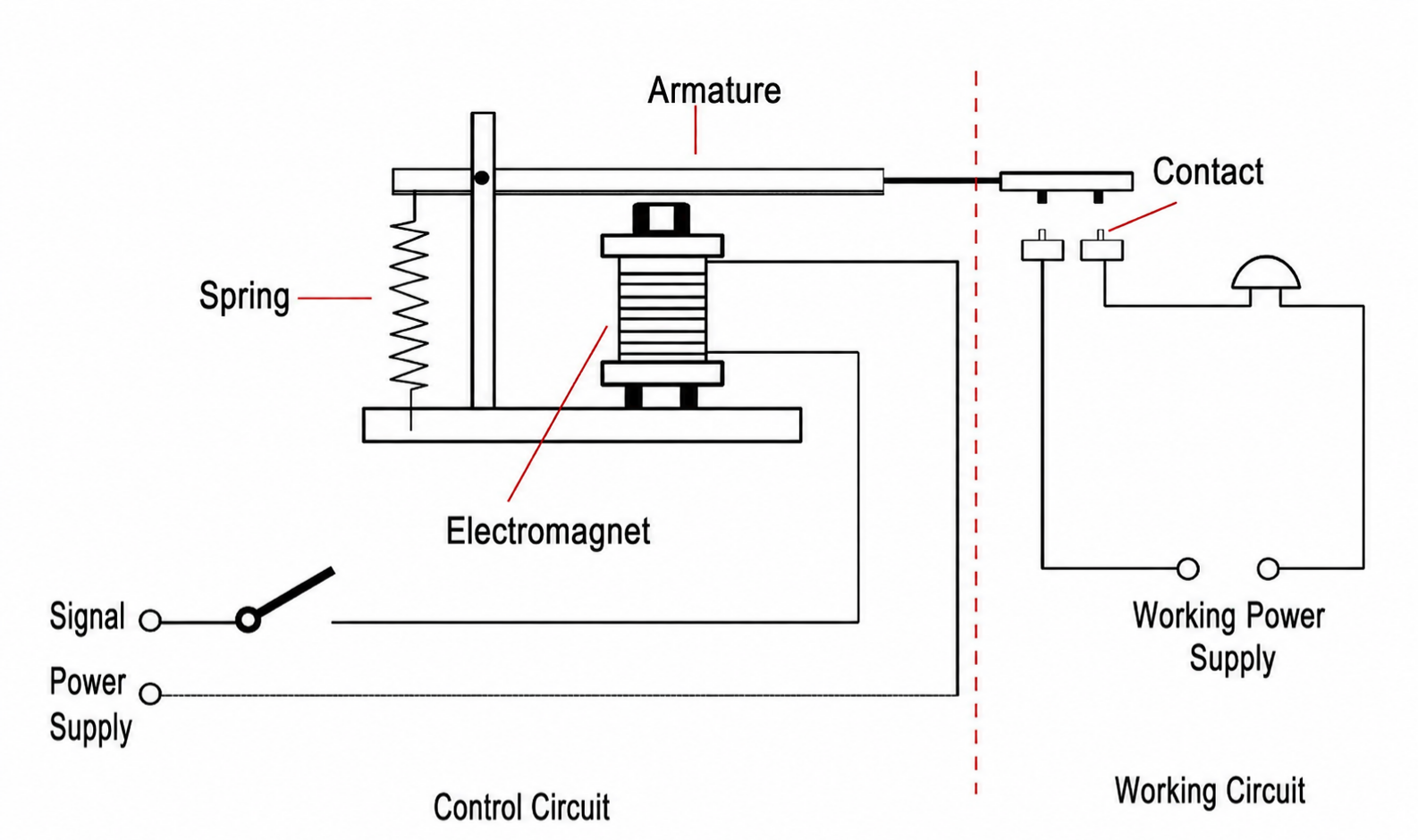

Elektromanyetik rölelerin geçmişi 19. yüzyılda telgraf teknolojisinin gelişmesine kadar uzanmaktadır. Çalışmaları elektromanyetik indüksiyona dayanmaktadır: kontrol ucundaki bobine enerji verildiğinde, armatürü çeken, mekanik kontakların kapanmasına veya açılmasına neden olan ve böylece yük devresini kontrol eden bir manyetik alan üretir.

Özellikler:

• Fiziksel hareketli parçalar içerir (kontaklar ve armatür).
• Kontrol süreci, sezgisel ve net açma/kapama durumlarıyla "fiziksel bir anahtara" benzer.
• Mekanik aşınma, arklanma ve temas sıçraması sorunlarına tabidir.

Katı Hal Röle (SSR)

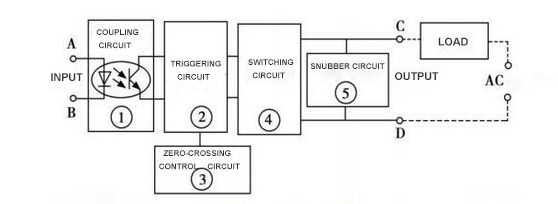

Katı hal röleleri, son yıllarda güç yarı iletken cihazlarının geliştirilmesiyle ortaya çıkan yeni bir röle türüdür. Dahili olarak hiçbir mekanik kontak içermezler ve tipik olarak optokuplörler, tristörler (SCR'ler), triyaklar, MOSFET'ler veya IGBT'ler gibi bileşenlerden oluşurlar. Giriş ucundaki kontrol sinyali optik olarak yalıtılmıştır ve daha sonra güç yarı iletken cihazlarını açılıp kapanacak şekilde çalıştırır, böylece yük devresini kontrol eder.

Özellikler:

• Mekanik bileşen yok; anahtarlama elektronik elemanlar aracılığıyla sağlanır.
• Yüksek anahtarlama hızı (tipik olarak milisaniye ve hatta mikrosaniye düzeyinde).
• Arklanma veya mekanik aşınma olmadan sessiz çalışma.
• İleri gerilim düşüşü ve küçük kaçak akım sunar.

Temel Performans ve Karakteristik Farklılıklar

Rölelerdeki performans farklılıkları genellikle uygulama değerlerini doğrudan belirler. Temel ayrımlar şunları içerir:

Anahtarlama Hızı

Mekanik operasyon nedeniyle kısıtlanan elektromanyetik röleler genellikle 5-20 milisaniye içinde geçiş yapar. Tamamen elektronik bileşenler tarafından kontrol edilen katı hal röleleri, 1 milisaniyenin altında yanıt süreleri elde ederek onları yüksek frekans kontrolüne uygun hale getirir.

Kullanım Ömrü ve Güvenilirlik

EMR ömrü temas dayanıklılığına bağlıdır. Mekanik dayanıklılık milyonlarca döngüye ulaşabilirken, elektriksel dayanıklılık genellikle yüzbinlerce döngüde zirveye ulaşır ve yüksek akım veya sık anahtarlama koşulları altında önemli bir bozulma olur. SSR'ler mekanik aşınmaya sahip değildir ve teorik olarak neredeyse sonsuz bir kullanım ömrü sunar. Elektronik bileşenler sağlam kaldığı sürece uzun süre istikrarlı bir şekilde çalışabilirler.

Gürültü ve Elektromanyetik Girişim

EMR'ler anahtarlama sırasında bir "tık" sesi çıkarır ve kontaklar arasındaki kıvılcımlar elektromanyetik girişime neden olabilir. SSR'ler ark oluşmadan tamamen sessiz çalışır, bu da onları özellikle gürültüye duyarlı tıbbi, laboratuvar ve iletişim ekipmanları için uygun kılar.

Güç Tüketimi ve Isı Üretimi

EMR'ler bobine enerji verirken güç tüketir, ancak iletken olduklarında kontaklar arasındaki voltaj düşüşü son derece düşüktür ve bu da yük bölümünde ihmal edilebilir ek güç tüketimine neden olur. SSR'ler, yük akımı arttığında iletim voltajı düşüşü nedeniyle fark edilir bir ısı üretir ve bu da ek ısı dağıtma tasarımı gerektirir.

İzolasyon ve Güvenlik

EMR'ler, kontaklar açıkken neredeyse hiç sızıntı akımı sergilemez ve mükemmel izolasyon sağlar. SSR'ler genellikle kapalı durumdayken küçük bir kaçak akıma sahiptir ve "sıfır sızıntı" gerektiren uygulamalar (örn. ölçüm cihazları, tıbbi ekipman) için özel dikkat gerektirir.

Uygulama Senaryoları ve Seçimde Dikkat Edilecek Hususlar

Röle seçimi yük tipine, kontrol frekansına, çalışma ortamına ve bütçe kısıtlamalarına bağlıdır.

Elektromanyetik röleler için uygun senaryolar

Düşük frekans kontrolü : Aydınlatma, ısıtıcılar ve motorlar gibi geleneksel yükler.

Yüksek akım dalgalanmaları : EMR kontakları ani akımlara daha iyi dayanır.

Bütçe kısıtlamaları : EMR'ler kolay bakım ve değiştirme ile düşük maliyet sunar.

Katı hal röleleri için uygun senaryolar

Yüksek frekans kontrolü : Otomatik üretim hatlarında hızlı geçiş.

Gürültüye duyarlı ortamlar : Hastaneler, laboratuvarlar, hassas aletler.

Zorlu koşullar : SSR'ler yüksek titreşim veya yüksek nem ayarlarında daha fazla güvenilirlik sağlar.

Hibrit Kullanıma Yönelik Eğilim

Mühendisler genellikle EMR'leri ve SSR'leri sistemler içinde birleştirir. Örneğin, SSR'ler yüksek frekanslı hızlı anahtarlamayı gerçekleştirirken EMR'ler nihai izolasyon veya acil devre bağlantısının kesilmesini sağlar. Bu yaklaşım maliyetleri azaltırken ömrünü uzatır.

Ömür ve Güvenilirlik Testi Karşılaştırması

Ömür, röle mühendisliği uygulamalarında kritik bir ölçümdür. Deneysel veriler şunları göstermektedir:

• Tipik bir EMR, nominal akımda 100.000 elektrik döngüsüne ulaşır; bu sayı, hafif yük koşullarında 500.000 döngüye kadar çıkar.
• Aynı koşullar altında, bir SSR, ömrü büyük ölçüde yarı iletken bileşenlerinin voltaj dayanma kapasitesi ve termal yayılımına göre belirlenen, on milyonlarca anahtarlama işlemine kolayca dayanabilir.

Ayrıca SSR'ler genellikle zorlu ortamlarda EMR'lerden daha iyi performans gösterir. Örneğin, yüksek nem veya yüksek titreşim senaryolarında, EMR kontakları oksitlenebilir, sıçrama sergileyebilir ve hatta tutukluk yapabilir; oysa SSR'ler mekanik faktörlerden etkilenmez.

Gelecekteki Gelişim Trendleri

Akıllı üretimin, Nesnelerin İnternetinin ve yeni enerjinin yükselişiyle birlikte rölelere olan talep yeni yönlerde gelişiyor:

Yüksek frekans kontrolü : Otomasyon ekipmanı giderek yüksek hızlı kontrole bağımlı hale geldikçe, SSR pazar payı genişlemeye devam edecek.

Yüksek güç ve termal optimizasyon : Yarı iletken teknolojisindeki ilerlemeler, yeni SSR'lerdeki iletim kayıplarını kademeli olarak azaltarak ısı dağıtımına olan bağımlılığı azaltacaktır.

Akıllı röleler : Gelecekteki röleler durum izleme, kendini koruma ve uzaktan iletişim özelliklerini entegre ederek "akıllı modüllere" doğru evrilebilir.

Hibrit röleler : EMR'nin yüksek akım taşıma kapasitesi ile SSR'nin yüksek hızlı anahtarlama performansını birleştiren hibrit röleler, giderek artan sayıda üretici tarafından geliştirilmektedir.
