Akım Şönt Dirençlerini Anlamak: Hassas Akım Ölçümü İçin Kapsamlı Bir Kılavuz

Akım Şönt Direnci Nedir?

A Akım Şönt Direnci terminalleri boyunca küçük, orantılı bir voltaj düşüşü üreterek elektrik akımını ölçmek için tasarlanmış hassas, düşük dirençli bir bileşendir. Ohm Yasasına (V = I × R) dayanan bu dirençler, akım akışını ölçülebilir bir voltaj sinyaline dönüştürerek devrenin çalışmasını önemli ölçüde bozmadan doğru akım izleme olanağı sağlar.

Bu temel bileşenler, performans optimizasyonu ve güvenlik izleme için hassas akım algılamanın kritik olduğu güç elektroniği, pil yönetim sistemleri, endüstriyel otomasyon ve otomotiv uygulamalarında yaygın olarak kullanılmaktadır.

Akım Şönt Dirençlerinin Temel Özellikleri

Temel Çalışma Prensipleri

Mevcut şönt dirençler basit ama zarif bir prensiple çalışır:

• Bir yük ile seri bağlandığında direnç içinden geçen akımla orantılı bir voltaj düşüşü üretir.
• Bu voltaj, yüksek empedanslı amplifikasyon devreleri veya analogdan dijitale dönüştürücüler kullanılarak ölçülür.
• Ölçülen akım şu formül kullanılarak hesaplanır: I = V ÷ R, burada direnç sabit kalır
• Tipik direnç değerleri, güç kaybını en aza indirmek için mikro ohmlardan onlarca miliohm'a kadar değişir

Kritik Performans Parametreleri

Uygun olanı seçme Akım Şönt Direnci birkaç temel spesifikasyonun dikkatli bir şekilde değerlendirilmesini gerektirir:

• Direnç Değeri: Tipik olarak maksimum akım ve kabul edilebilir voltaj düşüşüne göre seçilen 0,1 mΩ ila 100 mΩ aralığındadır
• Güç Derecelendirmesi: %25-50 güvenlik payı ile P = I² × R kullanılarak hesaplanan ısı dağıtım kapasitesini belirler
• Sıcaklık Katsayısı (TCR): ±10 ppm/°C veya daha düşük sunan birinci sınıf şöntlerle sıcaklık değişimlerinde direnç stabilitesini ölçer
• Tolerans: Laboratuar sınıfı için ±%0,01'den genel uygulamalar için ±%1-5'e kadar değişen hassasiyet seviyesini gösterir
• Gerilim Düşümü: Standart değerler, ölçüm cihazlarıyla uyumluluk için nominal akımda 50mV, 75mV veya 100mV'yi içerir

Akım Şönt Direnç Çeşitleri

Hassas Akım Şantları ve Standart Şantlar

Hassas Akım Şöntü dirençler, olağanüstü doğruluk ve kararlılık gerektiren uygulamalar için tasarlanmış, akım algılama teknolojisinin en yüksek seviyesini temsil eder. Bu özel bileşenler, gelişmiş malzeme seçimi ve üretim süreçleri sayesinde ölçüm hatalarını en aza indirir.

Hassas Akım Şantlarının temel farklılaştırıcı özellikleri şunlardır:

• Ultra düşük TCR değerleri (genellikle ±10 ppm/°C'nin altında), çalışma sıcaklıkları arasında minimum sapmayı garanti eder
• Üstün ölçüm tekrarlanabilirliği için sıkı tolerans özellikleri (±%0,01 ila ±%0,1)

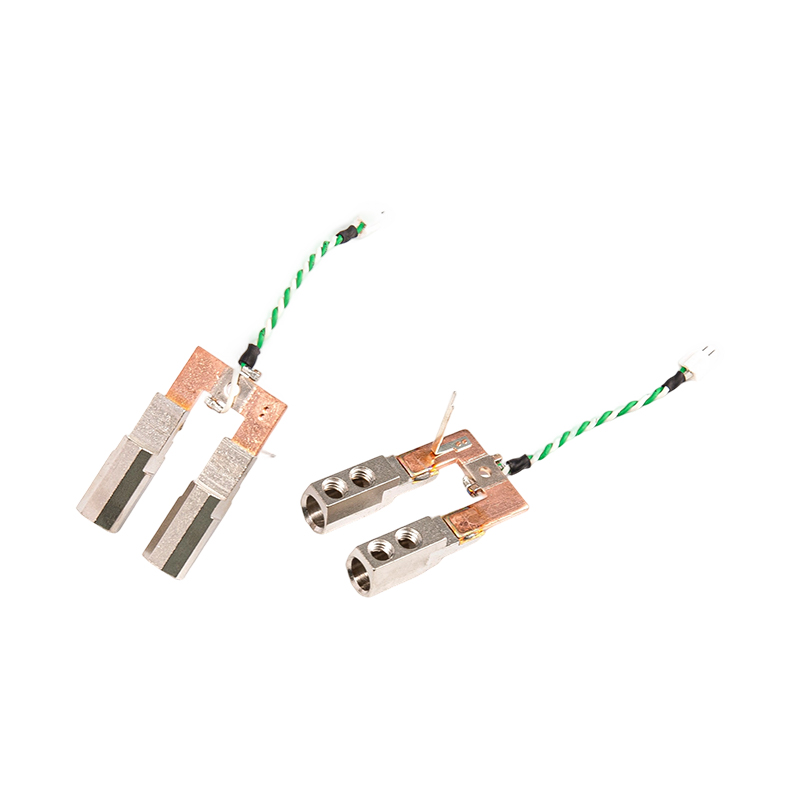

• Uç direnci hatalarını ortadan kaldıran dört terminalli Kelvin bağlantıları
• Uzun çalışma süreleri boyunca minimum yaşlanma etkisi ile uzun vadeli stabilite
• Kalibrasyon laboratuvarlarında, test ekipmanlarında ve kritik izleme sistemlerinde üstün performans

DC Akım Şönt Direnç Konfigürasyonları

DC Akım Şönt Dirençleri DC ölçümünün benzersiz zorluklarını ele alan yapım yöntemleri içeren, doğru akım uygulamaları için özel olarak optimize edilmiştir:

• Sıfıra yakın termal EMF sağlayan Manganin veya Köstence alaşımlı yapı
• Endüstriyel ortamlar için sağlam terminallere sahip panele monte tasarımlar
• Analog ölçüm cihazlarıyla kusursuz entegrasyon için nominal akımda standartlaştırılmış 75 mV çıkış
• Yüksek aşırı yük kapasitesi (genellikle 2 saat boyunca nominal akımın %120'si)
• Zorlu endüstriyel koşullar için çalışma sıcaklığı -40°C ila 60°C arasındadır.

İnşaat Teknolojisine Göre Elektrik Şantları

Elektrik Şantları her biri farklı avantajlar sunan çeşitli teknolojiler kullanılarak üretilmektedir:

• Metal Folyo Şantları: Yüksek frekanslı ve hassas uygulamalar için ideal olan ±5 ppm/°C kadar düşük TCR ile olağanüstü hassasiyet sağlayın

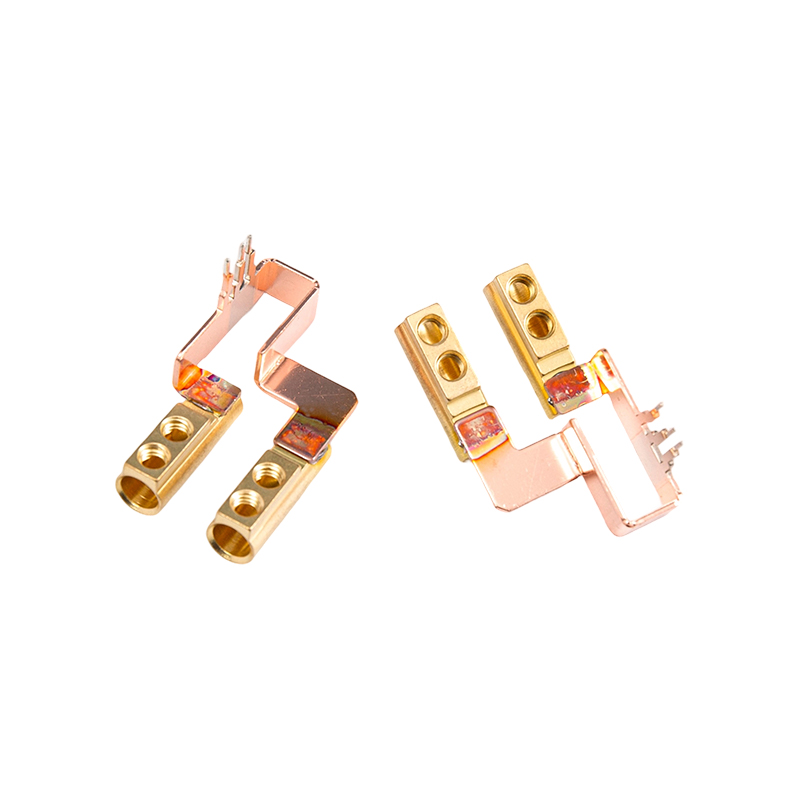

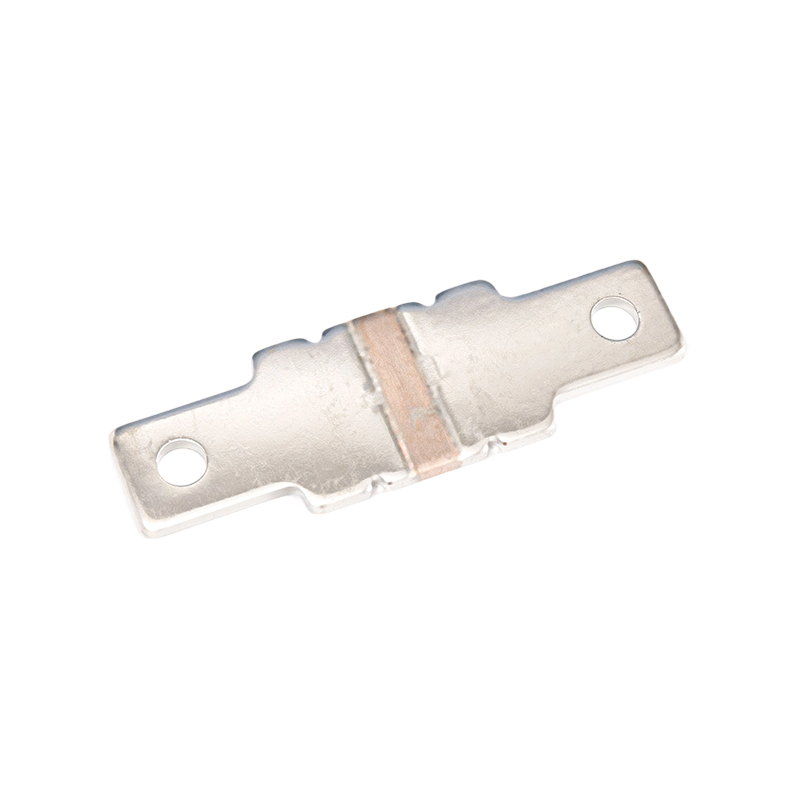

• Metal Şerit/Plaka Şantları: Otomotiv ve endüstriyel sürücüler için mükemmel güç kullanımı ve aşırı akım kapasitesi sunar
• Tel Sarımlı Şantlar: AC performansını sınırlayan daha yüksek endüktansla birlikte üstün kararlılık ve yüksek güç kapasitesi sunun
• Kalın Film Şantları: Orta düzeyde hassasiyet gerektiren yüksek hacimli uygulamalar için uygun maliyetli çözüm

Sektörlerdeki Uygulamalar

Otomotiv ve Elektrikli Araç Sistemleri

Otomotiv sektörü en hızlı büyüyen pazarlardan birini temsil ediyor Akım Şönt Direncis Araç elektrifikasyonu ve gelişmiş elektronik sistemler tarafından tahrik edilmektedir. Kritik uygulamalar şunları içerir:

• Akü Yönetim Sistemleri (BMS), şarj durumu tahmini için şarj/deşarj akımlarını izler
• Yerleşik şarj cihazları (OBC), akım kontrolü ve aşırı yük koruması için geri bildirim sağlar
• Hassas tork ve hız regülasyonu sağlayan çekiş motoru kontrolü
• DC-DC dönüştürücüler araç alt sistemleri arasında verimli güç dağıtımı sağlar
• AEC-Q200 nitelikli bileşenler gerektiren yüksek voltajlı güç dağıtım üniteleri

Endüstriyel Güç Elektroniği

Endüstriyel uygulamaların gücü Hassas Akım Şöntüs için:

• Vektör kontrolü için gerçek zamanlı akım geri bildirimi gerektiren motor sürücü sistemleri
• Güç kaynağı izleme, yük regülasyonunu sağlama ve arıza tespiti
• Konum kontrolü için yüksek hassasiyetli akım algılama gerektiren servo sürücüler
• Enerji ölçüm sistemleridoğru tüketim ölçümü gerektirir
• Yenilenebilir enerji invertörleri güneş ve rüzgar sistemlerindeki akım akışını takip eder

Tüketici Elektroniği ve Telekomünikasyon

Kompakt Akım Şönt Direncis gelişmiş işlevselliği etkinleştirin:

• Akıllı telefon pil yönetimi güvenli şarj döngüleri sağlar
• Çıkış akımını izleyen dizüstü bilgisayar güç adaptörleri
• RF amplifikatörleri arasında güç dağıtımını yöneten 5G baz istasyonları
• Veri merkezi ekipmanı güç tüketimini sunucu düzeyinde izler
• Hassas akım izleme yoluyla pil ömrünü optimize eden giyilebilir cihazlar

Tasarımda Dikkat Edilecek Hususlar ve En İyi Uygulamalar

Kelvin Bağlantı Uygulaması

Düşük dirençle maksimum doğruluk elde etmek için Akım Şönt Direncis uygun Kelvin (4 telli) bağlantıların uygulanması önemlidir. Bu teknik, akım taşıyan yolları voltaj algılama yollarından ayırarak kurşun ve kontak direncinden kaynaklanan hataları ortadan kaldırır.

Uygulama yönergeleri şunları içerir:

• Yönlendirme çizgilerini direnç elemanına en yakın direnç pedlerinin iç kenarlarından yönlendirin
• Dengeli ölçüm sağlamak amacıyla duyu izleri için eşit uzunluk ve boyutu koruyun
• Akım algılama amplifikatörlerini şantın mümkün olduğu kadar yakınına yerleştirin
• Lehim fitilini ve eşit olmayan direnci önlemek için şönt pedlerdeki kanallardan kaçının
• Ortak mod gürültüsünü reddetmek için algılama hatları için diferansiyel çift yönlendirmeyi kullanın

Termal Yönetim Stratejileri

Güç dağılımı DC Akım Şönt Dirençleri ölçüm doğruluğunu etkileyebilecek ısı üretir. Etkili termal yönetim şunları gerektirir:

• Uygun değer kaybı — kullanım ömrünü uzatmak için dirençleri maksimum değerlerin altında çalıştırma
• Isı yayılımı için PCB'lerde yeterli bakır alanı
• Muhafaza tasarımında ortam sıcaklığının ve hava akışının dikkate alınması
• Sıcaklığın neden olduğu kaymayı en aza indirmek için düşük TCR'ye sahip malzemelerin seçimi
• Panel tipi şöntleri monte ederken termal arayüz malzemelerinin kullanılması

Yüksek Taraf ve Alçak Taraf Algılama

Yerleştirme Elektrik Şantları devreler içindeki sistem performansını etkiler:

Mühendisler için Seçim Kılavuzu

Direnç Gereksinimlerinin Hesaplanması

Optimumun belirlenmesi Akım Şönt Direnci değer birden fazla faktörün dengelenmesini içerir:

• Hedef voltaj düşüşü: Standart ADC'ler ve ölçüm cihazlarıyla uyumluluk için tipik olarak 50-100 mV
• Maksimum akım: Gerekli direnci belirlemek için R = V ÷ I'yi hesaplayın
• Güç dağıtımı: P = I² × R'nin bir güvenlik payı ile nominal sınırlar dahilinde kaldığını doğrulayın
• Sinyal-gürültü oranı: Güvenilir ölçüm için voltaj düşüşünün sistem gürültü tabanını aşmasını sağlayın

Malzeme Seçim Kriterleri

Alaşım bileşimi doğrudan etkiler Hassas Akım Şöntü performans:

• Manganin: TCR ~±10-50 ppm/°C ve mükemmel uzun vadeli stabiliteye sahip hassas uygulamalar için tercih edilir
• Köstence: Genel endüstriyel kullanım için orta düzeyde TCR ile iyi stabilite sunar
• - Zeranin: En yüksek hassasiyet gereksinimleri için ultra düşük TCR sağlayan gelişmiş alaşım
• Bakır: Maliyetin öncelikli konu olduğu yüksek akım uygulamalarında kullanılır

SSS

Akım şönt direnci ile akım algılama direnci arasındaki fark nedir?

Terimler sıklıkla birbirinin yerine kullanılsa da, genellikle farklı kullanım durumlarını ima ederler. Akım algılama dirençleri hassas uygulamalar için kontrollü frekans tepkisi ile tasarlanmış, genellikle izleme ve kontrol amacıyla elektronik devrelere entegre edilmiş düşük dirençli bileşenlerdir. Akım şönt dirençleri genellikle daha yüksek akım ölçümleriyle ilişkilendirilir ve güç dağıtımı, enstrümantasyon veya ölçüm uygulamalarında kullanılabilir. Her ikisi de aynı Ohm Yasası ilkesine dayanır ancak ölçek, yapı ve uygulama ortamı bakımından farklılık gösterir.

Mevcut şönt direncim için doğru direnç değerini nasıl seçerim?

Uygun olanı seçme resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR nedir ve mevcut şönt dirençler için neden önemlidir?

TCR (Direnç Sıcaklık Katsayısı), direncin sıcaklıkla ne kadar değiştiğini ölçer ve ppm/°C (santigrat derece başına milyonda parça) cinsinden ifade edilir. 100 ppm/°C TCR ve 100Ω başlangıç ​​direncine sahip bir şönt direnç için, 50°C sıcaklık değişimi 0,5Ω direnç kaymasına neden olur. Bu, ölçüm doğruluğunu doğrudan etkiler; daha yüksek TCR, sıcaklık değiştikçe daha büyük hata anlamına gelir. prim Hassas Akım Şöntüs Sıcaklık dalgalanmalarının önemli olduğu otomotiv (-40°C ila 125°C) ve endüstriyel uygulamalar için gerekli olan ±10 ppm/°C kadar düşük TCR sunar.

Kelvin bağlantısı nedir ve ne zaman kullanmalıyım?

Kelvin (4 telli) bağlantıda dört terminal kullanılır: ikisi akımı taşımak için ve iki tanesi voltaj ölçümü için özel algılama terminalidir. Bu, miliohm aralığı şöntleri ölçerken 2 telli konfigürasyonlarda %10-15 ölçüm hatalarına yol açabilen kurşun ve kontak direncinden kaynaklanan hataları ortadan kaldırır. Hepsi için Kelvin bağlantılarını kullanın Hassas Akım Şöntü özellikle direnç değerleri 10 mΩ'un altında olduğunda veya %0,5'ten daha iyi bir doğruluk gerektiğinde uygulamalar. Uygulama, algılama hatlarının direnç pedlerinin içinden yönlendirilmesini ve eşit iz uzunluklarının korunmasını içerir.

Akım şönt dirençleri akım ölçümü için Hall etkisi sensörleriyle nasıl karşılaştırılır?

Akım Şönt Direncis daha yüksek doğruluk (özellikle DC/düşük frekansta), daha düşük maliyet ve daha geniş frekans tepkisi sunar, ancak ısı üretir (I²R kayıpları) ve galvanik izolasyon sağlamaz. Hall etkisi sensörleri doğal izolasyon sağlar ve ihmal edilebilir güç kaybı sağlar, ancak harici manyetik alanlardan etkilenen orta düzeyde doğruluk ve daha yüksek maliyete sahiptir. Akü yönetim sistemleri gibi yüksek hassasiyet gerektiren DC uygulamaları için genellikle şönt dirençler tercih edilir. Hall sensörleri izolasyonun kritik olduğu durumlarda veya ısı dağılımının önemli olduğu yüksek akım uygulamalarında tercih edilir.

DC t şönt dirençleri için standart voltaj düşüşleri nelerdir?

Endüstri standardı DC Akım Şönt Dirençleri Tipik olarak nominal akımda 75mV üretirler, ancak 50mV ve 100mV çeşitleri de yaygındır. Bu standardizasyon, bu spesifik voltaj aralıkları için tasarlanmış analog panel metreler ve ölçüm cihazlarıyla uyumluluğu sağlar. Örneğin, 100A/75mV şantın direnci 0,00075Ω iken 50A/75mV şantın direnci 0,0015Ω'dur. Mevcut ekipman için şöntleri seçerken, uygun ölçeklendirme ve doğruluğu sağlamak için ölçüm cihazının tam ölçekli voltaj gereksinimini doğrulayın.

Akım şönt dirençleri AC uygulamalarında kullanılabilir mi?

Evet Akım Şönt Direncis AC ölçümü için çalışır, ancak hususlar DC uygulamalarından farklıdır. Wirewound şöntleri, yüksek frekanslarda faz kaymalarına ve ölçüm hatalarına neden olabilecek endüktans sergiler. Metal folyo veya metal plaka şöntleri daha düşük endüktans ve daha iyi AC performansı sunar. Saf AC uygulamaları için, izolasyon sağladıkları ve ısı üretimi olmadan yüksek akımları idare edebildikleri için akım transformatörleri (CT'ler) sıklıkla tercih edilir. Bununla birlikte, DC taraflı AC veya geniş frekans aralığı gereksinimleri için şönt dirençler, frekans yanıtı için uygun şekilde belirlendiğinde etkili kalır.

Akım şönt direnci ölçüm hatalarına ne sebep olur ve bunları nasıl en aza indirebilirim?

Birincil hata kaynakları şunları içerir: termal kayma (düşük TCR malzemeleri seçilerek en aza indirilir), kurşun direnci (Kelvin bağlantıları yoluyla ortadan kaldırılır), termoelektrik voltajlar (tutarlı malzeme kullanımı ve sıcaklık gradyanları ile azaltılır), PCB düzeni sorunları (uygun iz yönlendirme ve amplifikatör yerleşimi yoluyla giderilir) ve kendi kendine ısınma (termal tasarım ve değer kaybı yoluyla yönetilir). Ek faktörler arasında lehimleme kalitesi, terminallerdeki temas direnci ve elektromanyetik girişim yer alır. Üreticinin yerleşim yönergelerini takip etmek ve uygun termal yönetimi uygulamak, hassas uygulamalarda toplam hatayı %0,1'in altına düşürebilir.

Otomotiv akım şönt dirençlerinde hangi sertifikaları aramalıyım?

Otomotiv uygulamaları için arayın Akım Şönt Direncis AEC-Q200 yeterliliğine sahiptir - otomotiv ortamlarında pasif bileşen stres testi için küresel standart. Diğer önemli sertifikalar arasında ISO9001 (kalite yönetimi), ISO14001 (çevre) ve ISO45001 (iş sağlığı ve güvenliği) bulunmaktadır. Uluslararası pazarlar için UL onayı, TUV sertifikası ve AB ROHS/REACH direktiflerine uyumluluk, mevzuata uygunluğu sağlar. Bu sertifikalar, bileşenlerin otomotiv sıcaklık aralıklarına (-40°C ila 125°C), titreşime ve uzun vadeli güvenilirlik gereksinimlerine dayanabileceğini garanti eder.

Mevcut şönt direncim için gereken güç değerini nasıl hesaplarım?

P = I² × R'yi kullanarak güç kaybını hesaplayın; burada I, maksimum sürekli akımdır ve R, şönt direncidir. Hesaplanan gücün üzerinde %25-50'lik bir güvenlik marjı uygulayın. Örneğin, 20A ila 5mΩ şönt ile: P = 20² × 0,005 = 2W. 3W veya daha yüksek dereceli bir direnç seçin. Değer kaybı eğrilerini göz önünde bulundurun; birçok direncin 70°C ortam sıcaklığının üzerinde düşürülmesi gerekir. Darbeli uygulamalar için, en yüksek güç kullanımı genellikle sürekli değerleri aştığından direncin darbe kapasitesini doğrulayın. Belirli değer kaybı gereksinimleri için daima üreticinin veri sayfalarına başvurun.
